Установка задних дисковых тормозов на ВАЗ 2114 своими руками

Вопрос установки дисковых тормозов на задние колеса ВАЗ 2114 интересует многих. Сегодня мы рассмотрим, как это можно сделать своими руками.

Дисковые механизмы сзади

Необходимые материалы и инструменты

Для работы вам потребуется такой набор.

Элемент

Количество

Тормозные суппорта

1 стандартный комплект для модели 2114

Тормозные колодки

1 комплект проверенного производителя

Тормозные шланги

1 комплект передних тормозных шлангов (стандартные металлические слишком короткие)

Гроверы и болты

12 штук

Дистанционные шайбы

8 штук

Тормозные диски стандартного диаметра

1 комплект

Планшайбы

2 штуки (деталь нестандартная)

Задние и передние дисковые тормоза должны обязательно отличаться по диаметру, и задние обязательно будут меньше. Иначе поездки превратятся в большой риск.

Тормозные механизмыТормозные механизмы

Демонтаж

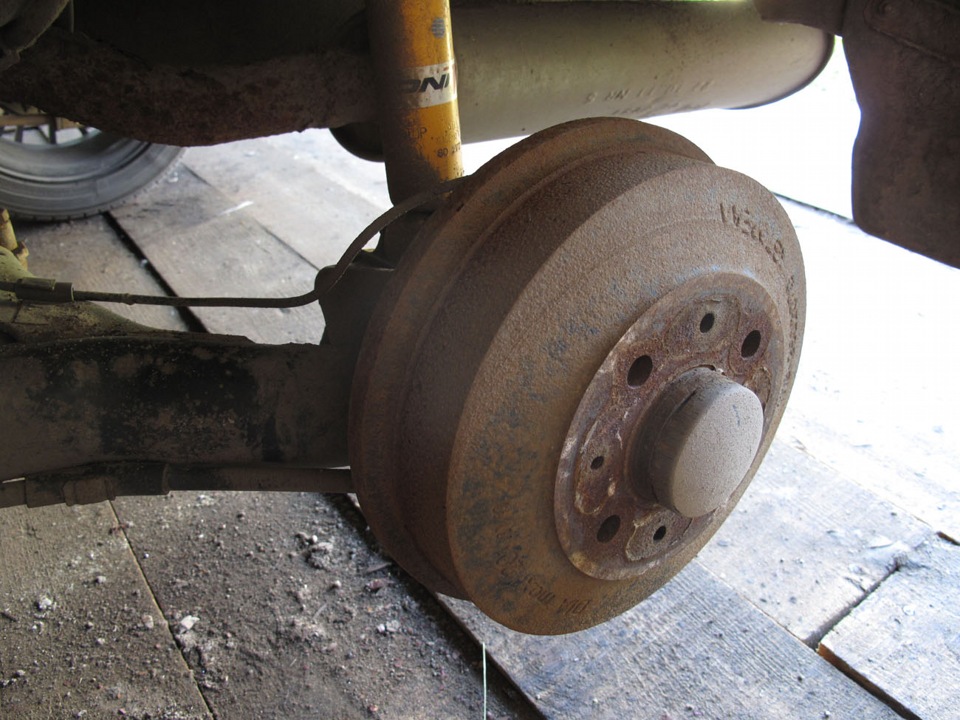

Чтобы установить назад дисковые тормоза, первым делом необходимо демонтировать старые барабанные механизмы. Для этого:

  • Снимите колесный диск, ослабьте натяжение троса ручного тормоза и сведите задние колодки;
  • Отверните две направляющие шпильки ключом на 12;
  • Молотком аккуратно сбейте тормозной барабан, предварительно зачистив его посадочное место металлической щеткой и средством WD40;
  • Ударяйте аккуратно, постепенно по всей окружности. Если не поддается, проворачивайте постоянно барабан и бейте резиновым молотком;
  • Отверткой подденьте пружину, которая стягивает колодки, и снимите ее;
  • Далее снимаются небольшие направляющие пружинки. Они прижимают колодки к пыльнику;
  • Возьмитесь за нижнюю часть колодки и поднимите ее вверх, уперевшись верхней частью в тормозной цилиндр;
  • Извлеките распорную планку, выведите колодку из цилиндра и снимите стягивающую пружину колодок;
  • Выведите рычаг ручного тормоза из троса;
  • Снимите вторую колодку;
  • Открутите болты крепежа ступицы на балке. Аккуратно, чтобы не стесать грани;
  • Демонтируйте тормозную трубку разрезным ключом. Сорвав ее, выкрутите полностью и немного отогните в сторонку;
  • Закройте трубку колпачком от штуцера прокачки тормозного цилиндра для герметизации отверстия;
  • Вы дошли до точки невозврата. Ступица удерживается теперь только за счет посадочного места балки;
  • Ударять по элементу нужно максимально точно и сильно. Бейте по опорному диску с внутренней стороны. Сначала снизу, потом сверху и так поочередно;
  • Не бойтесь испортить опорник, поскольку он вам не потребуется;
  • Когда ступица отделится от балки, удары начинайте наносить с меньшей силой;
  • Постукиваниями сбейте ступицу полностью.

По завершению данного этапа обязательно тщательно проверьте целостность всех элементов, чтобы после замены барабанов на ЗДТ не пришлось вновь разбирать конструкцию с целью дополнительного ремонта отдельных составляющих тормозной системы.

Демонтажные работыДемонтажные работы

Монтаж дисковых тормозов

  1. Определитесь с расположением суппорта — сзади или впереди оси. На эффективно работы тормозов это не влияет.
  2. Пойдем по пути установки сзади оси. Картина получается более симметричной, плюс косвенно вес тормозных устройств поспособствует более хорошему торможению.
  3. Состыкуйте планшайбу и ступицу в единый механизм.
  4. Убедитесь, что все технологические отверстия совпадают идеально.
  5. Если есть смещения, исправьте их простыми постукиваниями молотком.
  6. Удостоверьтесь, что центровка была осуществлена качественно и правильно.
  7. Подкорректируйте углы балки. Если этого не сделать, суппорта могут в них упираться, что не есть хорошо. Сделать это можно молотком, сплющим углы. Альтернативный вариант — воспользоваться болгаркой.
  8. Обработка того или иного угла зависит от того, какой вариант размещения задних дисковых тормозов вы выбрали на первом этапе.
  9. Ставить гровер или нет, решение за вами. Его не рекомендуется ставить под верхний левый болт крепежа ступицы. Если это сделать, шляпку болта придется вырезать болгаркой. Это приведет к тому, что в болт начнет упираться скоба от тормозного суппорта. Так что вариант два — болгарка или отказ от гровера. Советуем выбрать второй вариант.
  10. Наденьте сточенный до нужного диаметра задний тормозной диск на ступицу.
  11. Установите скобу на планшайбу.
  12. Между ними прокладывается дистанционная шайба в точках соединения. С их помощью выводятся и фиксируются необходимые зазоры в схеме «суппорт-скоба-тормозной диск».
  13. Иногда дистанционная шайба имеет отличный размер. В этом ситуации следует подбирать конкретно под ВАЗ 2114.
  14. Процесс затяжки при соединении планшайбы и скобы выполняют с прикладываемым усилием 3-4 Нм.
  15. Заложите колодки, прикрутите обратно к суппорту шланги.
  16. Далее обязательно замыкается магистраль герметизации тормозных трубок и шлангов.
  17. Поступать наоборот ни в коем случае нельзя.
  18. Загерметизируйте тормозную магистральную систему.
  19. Проверьте герметичность тормозной системы, повысив давление путем нажатий на педаль тормоза.20. При отсутствии протеканий приступайте к замене задних дисковых тормозов на втором колесе.
  20. По завершению работы обязательно проведите диагональную прокачку тормозной системы.

Результат доработки тормозной системыРезультат доработки тормозной системы

Прокачка является обязательным мероприятием при любом вмешательстве в тормозную систему. Устанавливая дисковые тормоза вместо барабанных, про завершающую процедуру забывать не стоит. Дополнительно советуем поменять тормозную жидкость на более свежую и эффективную.

Замена барабанов на дисковые механизмы на ВАЗ 2114 — мероприятия достаточно рискованное, поскольку при срабатывании тормозов автомобиль останавливается как вкопанный. Это отлично помогает в экстремальных ситуациях, когда требуется быстро, буквально мгновенно затормозить.

Но будьте осторожны, постепенно привыкните к особенностям поведения авто с дисковыми тормозами сзади, дабы не стать причиной ДТП, и не угодить в неприятную ситуацию.
