Как снять двигатель на ВАЗ 2110 (видео)

Содержание:

1. Стуки в двигателе
2. Демонтаж двигателя

Сегодня мы поговорим о том, как можно своими силами снять с автомобиля ВАЗ 2110 двигатель. Процедура далеко не из простых, но порой без нее не удается восстановить работоспособность машины.

Предстоящий фронт работ

Снимать движок приходится по разным причинам:

• Появляется желание или возможность установить новый, более мощный мотор в рамках тюнинга;
• Требуется капитальное вмешательство в силовой агрегат;
• Выполняется замена вышедшего из строя двигателя и пр.

Стуки в двигателе

Не редко даже обычные начавшиеся стуки в моторе становятся причиной его полного выхода из строя. Потому будьте внимательны, если вдруг из-под капота начнут доноситься посторонние постукивания.

Стук в движке практически всегда указывает на серьезные неполадки, потому добираться до автосервиса своих ходом не рекомендуется. Вызывайте эвакуатор или цепляйтесь за кого-нибудь тросом, чтобы добраться до СТО или гаража для определения причин звуков.

Стук может быть вызван различными компонентами 8 клапанного и 16 клапанного моторов, устанавливаемых на ВАЗ 2110.

Источник стуков	Что нужно знать
Коренные подшипники	Это опасный вид стука. Требуется незамедлительно остановить мотор и до СТО или гаража добираться на буксире. Стук имеет низкий тон, доносится от нижней части картера. При повышении нагрузки или увеличении оборотов шум усиливается, не редко стук сопровождается падением уровня давления масла
Шатунные подшипники	Не менее опасный вид стука. Необходимо быстро остановиться. Добираться до гаража или автосервиса только на буксире. Такой звук звонкий, металлический, тон средний, ритмичный. При повышении нагрузок на мотор стук усиливается, но полностью исчезает при отключении свечей зажигания
Поршневые пальцы	Менее опасный вариант стука, при котором можно добраться до сервиса своим ходом, но при минимальной нагрузке мотора. Звук ритмичный, высокоточный, имеет сильный металлический оттенок. Доносится от мотора при любом режиме работы, а при повышении нагрузок усиливается. Отключив свечи зажигания, звук пропадает полностью
Изношенные поршни и цилиндры	Стук не представляет опасности для мотора. При несильной нагрузке двигателя можно добраться до сервиса или гаража своим ходом. Звук похож на звон посуды из глины, особенно сильно слышен на холодном двигателе. При нагреве мотора звук пропадает
Клапаны	Не опасный вид стука в двигателе, позволяющий своим ходом добраться до гаража или автосервиса. На фоне глухого шума доносится металлический стук, который лучше всего слышен при средних и малых оборотах коленвала со стороны ГБЦ над клапанами. Подобный стук происходит по причине поломки гидрокомпенсаторов, которые следует заменить для устранения проблемы
Стуки детонации	Потенциально опасные для двигателя, если их игнорировать и ничего не делать. Порой приводят к необходимости капитального ремонта мотора или его замене. Если не затягивать с ремонтом, устранить стук можно простой заменой датчика детонации. Не перегружая двигатель, можно добраться до гаража или СТО своим ходом. Звук получается звонким, металлическим, доносится от двигателя преимущественно при наборе скорости. Причиной возникновения стуков является неисправность датчика детонации, низкосортное топливо и перегрузка мотора за счет раннего включения повышенной передачи. Нужно заменить датчик и залить в топливо присадки для удаления нагара внутри камеры сгорания и на клапанах

Любой стук не сулит ничего хорошего, даже если это звук от клапанов или изношенных поршней. Не затягивайте с устранением причин появления шума, иначе затем ремонт обойдется значительно дороже.

Демонтаж двигателя

Чтобы выполнить ремонт, доработку, в некоторых случаях также придется снимать мотор. Что уж говорить о необходимости или желании поменять силовой агрегат на новый. Здесь никак этого мероприятия не избежать.

Для снятия движка вам потребуется:

• Яма или эстакада;
• Помощник;
• Набор всевозможных инструментов;
• Подъемный механизм — лебедка или таль тельфер.

Выбирая подъемное устройство, обратите внимание на его грузоподъемность. В случае со снятием движка с ВАЗ 2110, этот показатель должен быть минимум 200 килограммов.

Подготовив все необходимое, можно начинать демонтаж двигателя.

1. Снимите капот. Обязательно с помощью маркера сделайте пометки о расположении четырех шайб. Так обратно собрать капот будет значительно легче.
2. Сбросьте давление в топливной системе. Для этого включается стартер на 15 секунд при выключенной фишке с проводкой от бензонасоса. Либо просто снимите предохранитель топливной помпы.
3. Снимите аккумуляторную батарею.

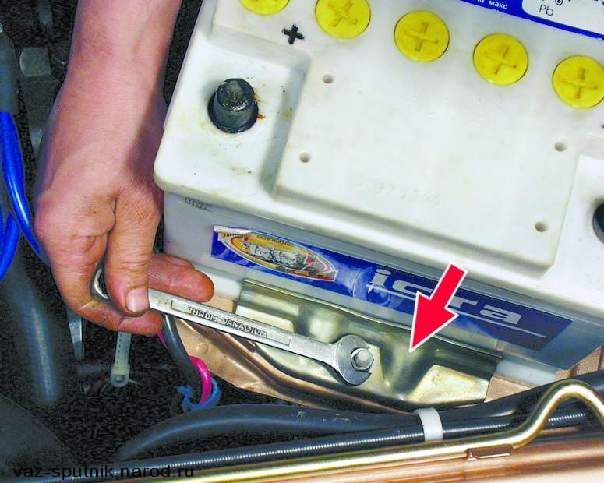

Демонтаж АКБ

4. Демонтируйте пластиковую накладку с мотора.
5. Уберите в сторону корпус воздушного фильтра.
6. Отключите трос привода дроссельной заслонки от мотора.
7. Отсоедините колодку с проводами от датчика положения дроссельной заслонки.
8. Отключите колодку проводков от регулятора холостого хода.
9. Отсоедините шланг вакуумного усилителя тормозов от впускного ресивера.
10. Отключите колодку проводов от модуля зажигания.
11. Отключите колодку от датчика положения распределительного и коленчатого вала.
12. Далее обязательно отсоедините проводку от клапана продувки адсорбера. Рассоедините колодку с проводкой и колодку форсунок между собой.
13. На двигателе объемом 1,5 литра отключается колодка проводки от датчика уровня масла, расположенного в поддоне масляного картера. Также отключается проводка от датчика температуры жидкости охлаждения.
14. Отключите проводку датчика показателя температуры и провода датчика детонации. Последние располагаются на впускном модуле.
15. С двигателя снимается провода массы и наконечник провода минусового вывода аккумуляторной батареи.
16. Снимите колодку с проводами от датчика аварийного давления масла.
17. Теперь отсоединяются топливопроводы от силового агрегата.
18. Не забудьте демонтировать генератор.
19. Слейте охлаждающую жидкость из системы.
20. Удалите из системы масло двигателя.
21. Слейте все масло, которое имеется в коробке передач.
22. Отключите шланги системы охлаждения, идущие от термостата.
23. На двигателях объемом 1,5 литра (инжекторы) демонтируйте приемную трубу, а на инжекторном моторе 1,6 литра снимите каталитический коллектор.

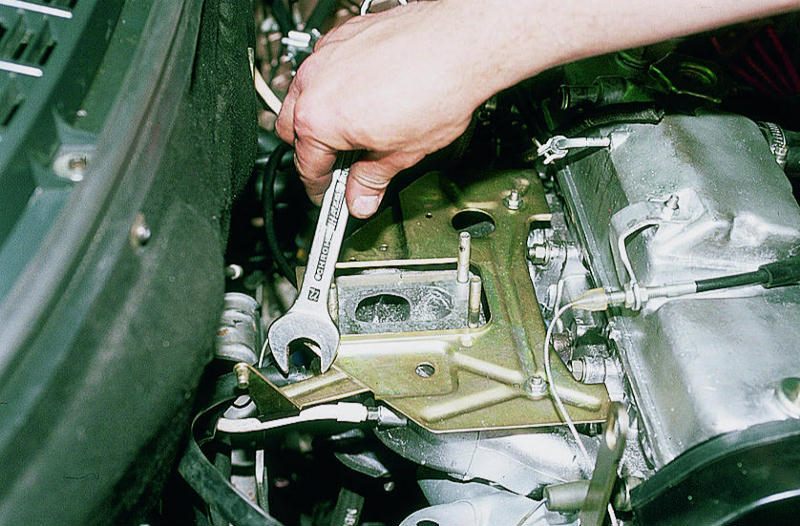

Снимаем коллекторы

24. Полностью демонтируйте коробку переключения передач.
25. Снимите подшипник ступицы на передних колесах вместе с болтами, гайками и шайбами.
26. Один болт фиксации коробкой передач следует закрутить в верхнее резьбовое отверстие БЦ слева вместе с широкой шайбой.
27. К болту привязывается трос от выбранного вами подъемного механизма.
28. Второй трос подъемника соединяется с двигателем через монтажную проушину. Она расположена на ГБЦ.
29. Двигатель аккуратно поднимите, зафиксируйте в подвешенном состоянии.
30. Снимите верхние и нижние подушки мотора.
31. Правая подушка останется последним креплением вашего мотора. Открутите верхнюю гайку и поднимите механизмом двигатель, полностью достав его из подкапотного пространства.
32. Извлекайте аккуратно, чтобы двигатель попутно ничего не задел и не повредил. Не забывайте, мотор на ВАЗ 2110 весит около 120 килограммов, а некоторые версии более 130 килограммов.

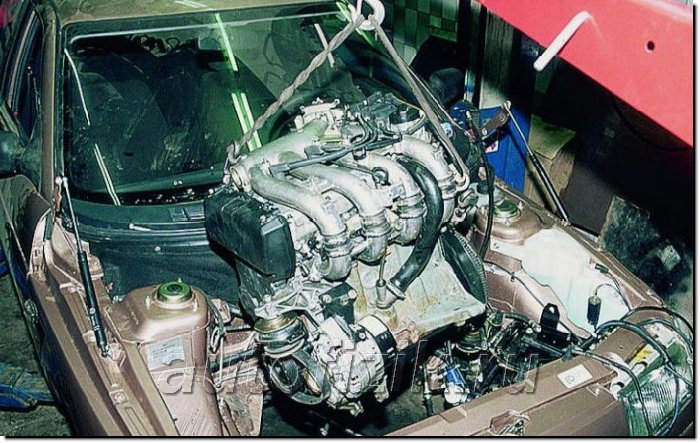

Тянем-потянем

Заранее убедитесь, что лебедка способна выдержать большой вес, выполнив пробный подъем какого-то тяжелого предмета. Иначе подъемник может подвести в самый неподходящий момент.

Устанавливая отремонтированный или новый мотор, действуйте в обратной последовательности демонтажа. Залейте новое масло в мотор, коробку, и не забудьте про охлаждающую жидкость.

Меняя мотор на новый, следует понимать, что сейчас движки от «десятки» стоят от 60 до 100 тысяч рублей.

---
