Самостоятельная установка кондиционера на ВАЗ 2114

Содержание:

Заводом для модели ВАЗ 2114 не была предусмотрена установка кондиционера. Но если его нет от производителя, это вовсе не означает, что для владельцев четырнадцатой система охлаждения салона — это мечта.

Идею по оснащению авто кондиционером вполне можно превратить в реальность. Для этого придется потратить определенную сумму денег и выделить пару дней на самостоятельную установку. Более простой вариант — поручить монтаж специалистам с СТО. Но это дорого. Потому обсудим вопрос самостоятельной установки.

Система охлаждения

Зачем он нужен?

Вопрос, ответ на который очевиден — для повышения комфорта. Как раньше люди поступали, когда в машинах отсутствовали кондиционеры? Они просто открывали окна и охлаждались за счет поступающего в салон воздуха.

Но вместе с воздухом шла пыль, грязь, мусор. Приятного в этом мало. Плюс при движении на высокой скорости окна не откроешь особо, ибо создается сильнейший шум внутри салона.

Климатическое оборудование, установленное на ВАЗ 2114, позволяет выполнять три основные задачи:

  • Охлаждать салон;
  • Обогревать;
  • Высушивать воздух и внутреннее пространство авто.

За счет одновременной работы отопителя и кондиционера, вы можете избавиться от проблемы с запотеванием стекол, удалить лишнюю влагу, которая особенно сильно накапливается в салоне зимой и осенью. Излишки влаги приводят к коррозии и появлению ржавчины.

Как видите, польза кондиционера заключается не только в том, что он охлаждает воздух и делает поездки в летнюю жару приятными и прохладными. Потому отказываться от идеи его установки вряд ли стоит.

Комплектация

Все представленные на рынке кондиционеры, которые подходят для установки на ВАЗ 2114, имеют примерно одинаковые характеристики и укомплектованы практически идентично:

  • Блок испарения, реле и датчик;
  • Конденсатор;
  • Компрессор;
  • Нагнетающий трубопровод;
  • Трубопровод;
  • Заглушка рециркуляции;
  • Ось заглушки рециркуляции;
  • Ремень;
  • Конденсаторная трубка;
  • Втулки;
  • Уплотнители;
  • Крепежи;
  • Жгут с проводкой;
  • Кронштейн генератора;
  • Натяжной ролик;
  • Блок испарителя;
  • Трубка испарителя;
  • Метизы;
  • Инструкция;
  • Технический паспорт.

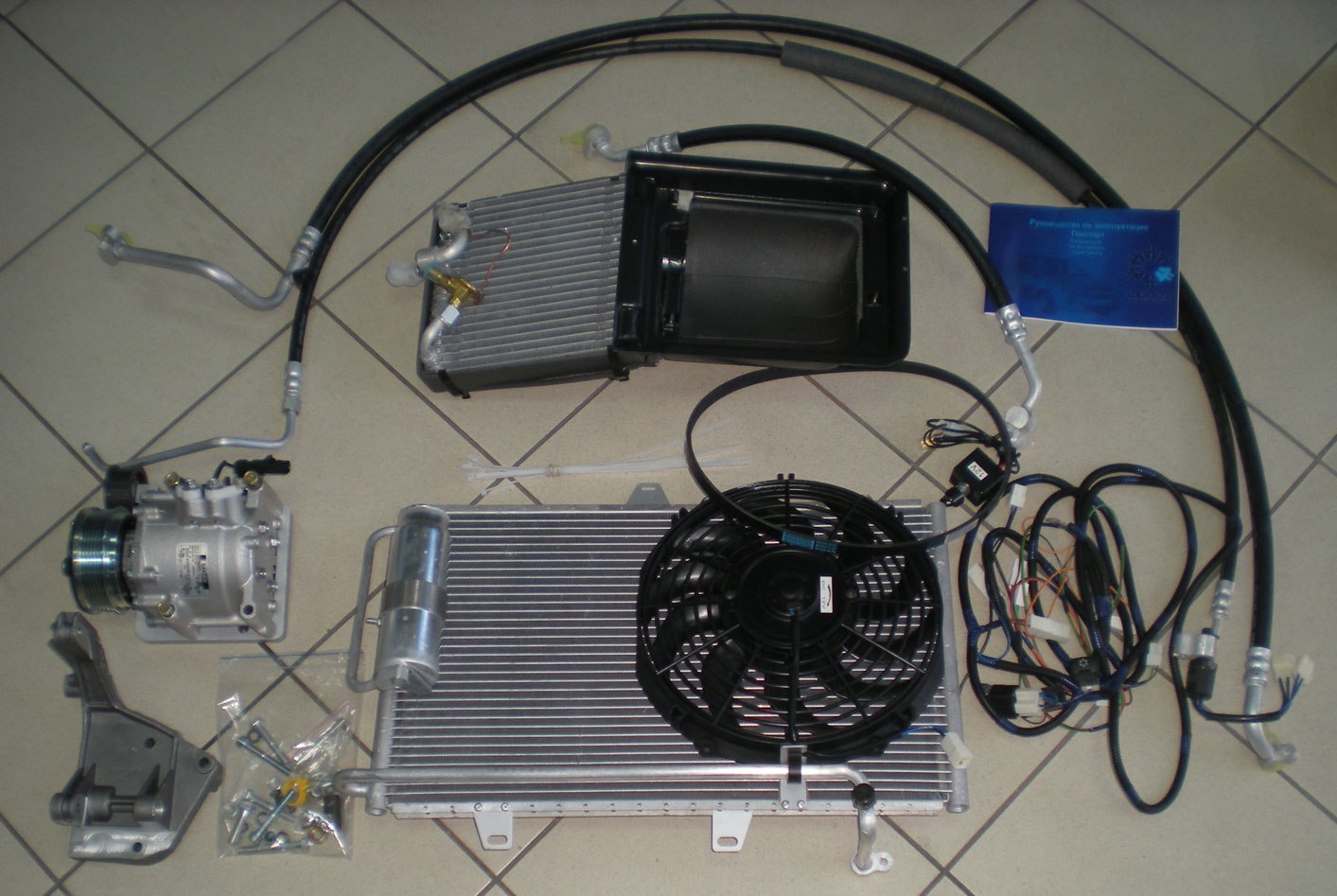

Полный комплектПолный комплект

Подача воздуха внутрь салона обеспечивается за счет стандартных отверстий вентиляции. Ничего дополнительно придумывать или вырезать вам не придется.

Все необходимое для самостоятельной установки производители предоставляют в комплекте. Потому советуем разве что дополнительно изучить видео уроки по монтажу климатического охлаждающего оборудования.

Кнопка на панелиКнопка на панели

Технические характеристики

Вряд ли вы попадете на какой-то уникальный кондиционер. Но все же не лишним будет узнать, какие технические параметры охлаждающего оборудования подходят для автомобиля ВАЗ 2114.

Элемент

Параметры

Привод компрессора

Силовой агрегат автомобиля

Температура воздуха

диапазон от 9 до 18 градусов

Разница температуры

5-12 градусов

Производительность оборудования

310 м3/час

Мощность устройства

2,1 кВт

Тип тока

Постоянный

Напряжение

12 В

Используемый хладагент

фреон R134А

Тип используемого масла

SP15

Установка

Теперь дело «за малым» — установить оборудование на собственный автомобиль. Скажем сразу, сделать это не так просто. Потому при отсутствии опыта приступать к работе настоятельно не рекомендуем.

Если же вы привыкли ремонтировать машину своими руками, уже успели разобрать и собрать чуть ли не все составляющие вашего ВАЗ 2114, тогда вы точно справитесь.

Работу можно разделить на шесть основных этапов:

  1. Монтаж испарителя;
  2. Установка проводки;
  3. Установка конденсатора;
  4. Монтаж трубок;
  5. Скрепление проводов;
  6. Установка компрессора.

Теперь о каждом из этапов поговорим отдельно.

Испаритель

Для установки испарителя опирайтесь на следующую инструкцию:

  1. Снимите резиновый уплотнитель с капота своего автомобиля;
  2. Демонтируйте пластиковый водосток, расположенный справа;
  3. Полностью снимите фильтр печки, демонтировав вместе с корпусом;
  4. Возьмите герлен, который идет в комплекте к кондиционеру, приклейте его согласно инструкции;
  5. Установите нижнюю часть испарители;
  6. Смонтируйте корпус вентилятора;
  7. Завершите установку собранного испарителя.

Прокладка проводов

Это не самый сложный, но очень ответственный этап. От качества и надежности укладки проводов зависит срок службы оборудования.

  • Снимите воздушный фильтр и демонтируйте адсорбер.
  • Снимите нижнюю защитную крышку монтажного блока.
  • Уберите уплотнители, расположенные на гидрокорректоре фар.
  • Плюсовой проводок протяните вдоль стандартного пучка проводки к аккумуляторной батарее.
  • Проложите проводку, которые подходят к вентилятору кондиционера и датчику давления.
  • Провод с кнопкой для активации протяните через отверстие гидрокорректора.
  • Кнопку установите на понравившемся вам месте на приборной панели.
  • На выключателе отопителя соедините оранжевый и серый провод.
  • Установите датчик температуры в отверстие, сквозь которое проходит идущая на вентилятор печки проводка.
  • Поставьте терморегулятор путем подключения к нему нужного провода. Место для монтажа выбирайте сами, как вам больше понравится.

Этап установкиЭтап установки

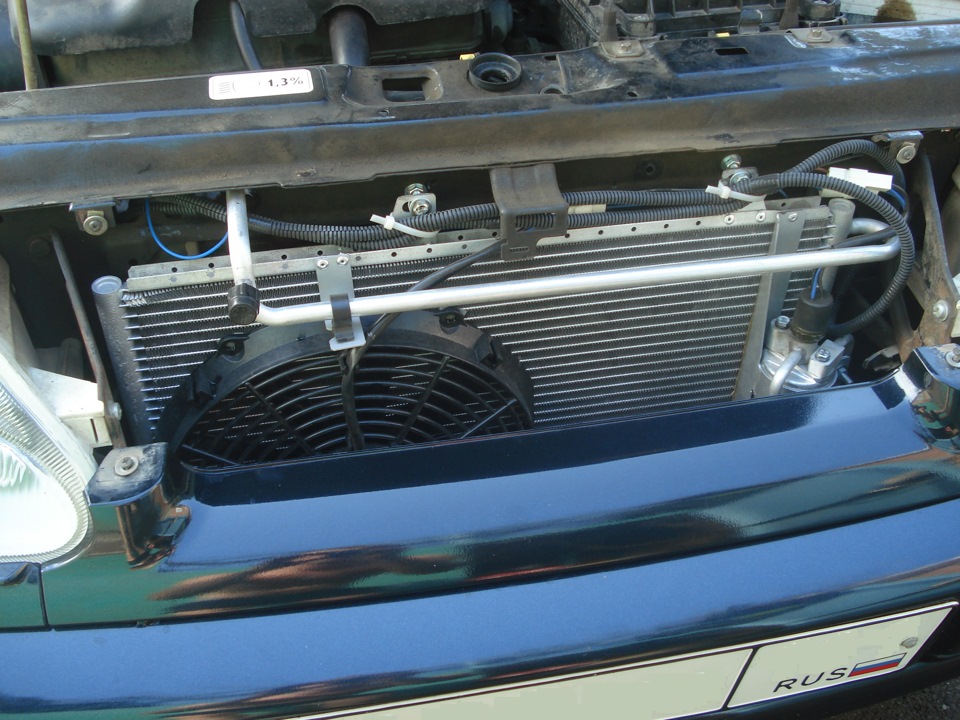

Конденсатор

Следующий этап — это установка конденсатора. Для этого вам нужно:

  • Переставить звуковой сигнал на места датчика температуры наружного воздуха;
  • Установить клипсу из пластика и временно разместить конденсатор;
  • Соединить между собой компрессорную трубку и конденсатор;
  • Завершить фиксацию конденсатора.

Трубки

  1. Ресивер соединяется с испарителем с помощью специальной трубки. В инструкции указано, какую именно нужно использовать трубку для этих целей;
  2. К компрессору от испарителя протягивается другая трубка;
  3. Устанавливается датчик давления и соответствующая соединительная трубка.

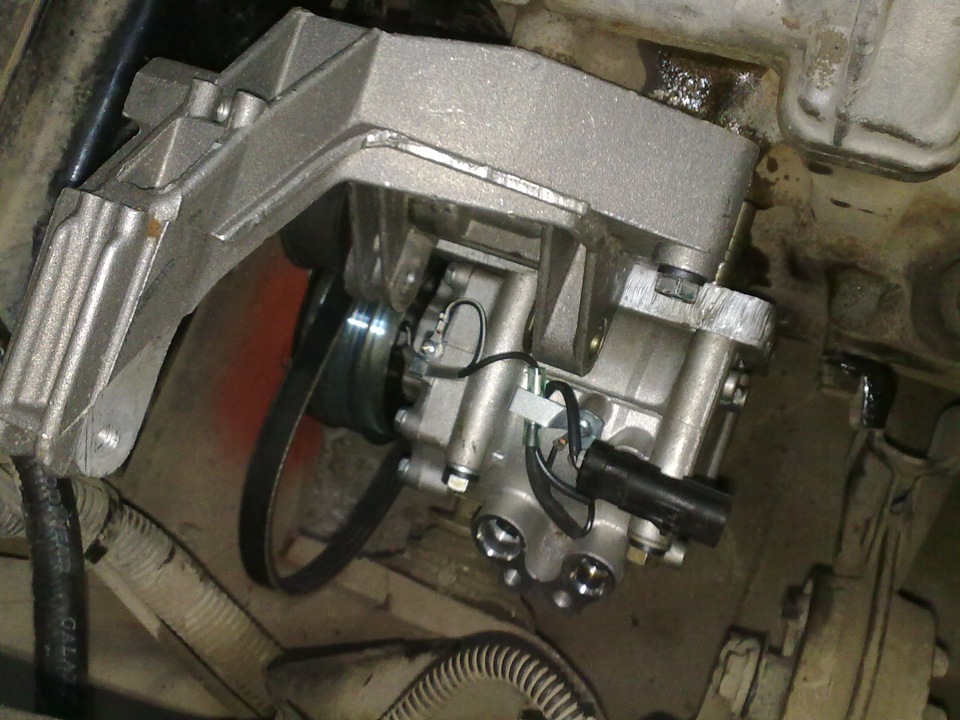

Компрессор

Осталось дело за компрессором

  1. Снимите правый пыльник и демонтируйте растяжку.
  2. Демонтируйте генератор и кронштейн генератора.
  3. Отключите проводку от правой передней фары.
  4. Установите новый кронштейн, который идет в комплекте с кондиционером и закрепите на нем генератора.
  5. Зафиксируйте все идущие на компрессор трубки, окончательно убедитесь, что компрессор закреплен надежно.
  6. Установите приводной ремень.
  7. Заправьте в систему 500 грамм фреона 134.

Завершение установкиЗавершение установки

Заправка

Заправку кондиционеров нужно выполнять на специализированном оборудовании, где практически все за вас делает агрегат.

Перед заправкой у мастера убедитесь, что у него имеется разрешение на подобный вид деятельности. Также поинтересуйтесь, на каком оборудовании будет происходить процедура извлечения фреона (если вы проводите повторную заправку).

Процедура заправки выполняется в следующем порядке.

  • Извлечение старого фреона. В вашем случае, когда вы только установили кондиционер, данный этап пропускается.
  • Внутри системы создается вакуум. Это нужно для проверки герметичности вашего оборудование. Если имеются дефекты, залитый фреон попросту вытечет и вы зря потратите деньги на не дешевую заправку.
  • В систему добавляют добавки и специальное масло. С течением времени и по мере эксплуатации кондиционера, это масло исчезает. Так что при последующих заправках придется заливать как фреон, так и новое масло.
  • Наполняется контур фреоном.
  • Система тестируется.
  • Услуга специалистов оплачивается.

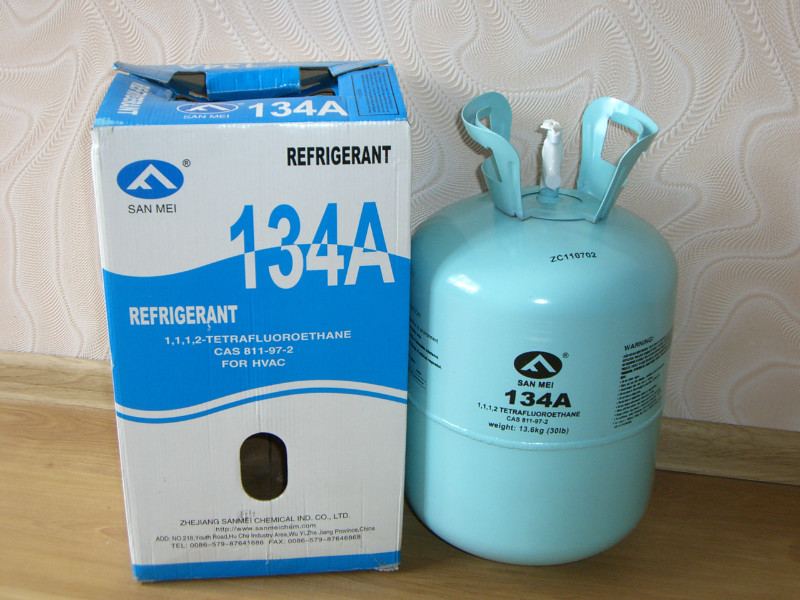

Необходимый фреонНеобходимый фреон

В случае с ВАЗ 2114 требуется заправка фреонов в объеме не более 500 граммов. Именно на такое количество хладагента рассчитано большинство систем охлаждения, подходящих для данной модели авто.

Заправить кондиционер своими руками у вас не получится хотя бы по той причине, что покупать оборудование и сам хладагент для пары заправок совершенно неразумно. Единственное исключение — это если вы сами занимаетесь представлением услуг по ремонту и обслуживанию авто, потому заправочный аппарат у вас присутствует.

При последующих заправках кондиционера фреоном советуем проводить антибактериальную очистку. Так поступающий из системы воздух будет не только прохладным, но и чистым, безопасным.

Частые неисправности

От правильности установки охлаждающего оборудования зависит его долговечность и качество работы. Но на нарушение функциональности могут влиять и внешние факторы, такие как погода, дорожные условия, аварии и пр.

Можно выделить несколько наиболее частых неисправностей, связанных с кондиционирующим оборудованием.

  1. Повреждение уплотнителей или снижение их качества. Они могут изнашиваться или повреждаться под теми или иными негативными воздействиями. Периодически следует проверять их состояние, при необходимости менять.
  2. Коррозия радиатора и трубопроводов. Система включает в себя множество металлических элементов, главная опасность для которых — это коррозия и ржавчина. Старайтесь выбирать максимально защищенные от этих факторов изделия, медные радиаторы. Плюс соблюдайте инструкцию по установке, чтобы влага не стала причиной развития коррозии.
  3. Нарушение целостности сальников, резиновых компонентов. Резина — материал далеко не вечный. Из-за них не редко нарушается герметичность системы, что приводит к утечке фреона. Здесь важно изначально устанавливать надежные резиновые компоненты, обладающие высоким уровнем качества.

Кондиционер — невероятно полезная вещь в каждом автомобиле. Не переживайте, что АвтоВАЗ не позаботился в свое время об оснащении модели ВАЗ 2114 кондиционером. Сегодня его более чем реально поставить даже своими руками. Дерзайте!
