Замена датчика коленвала на ВАЗ 2114

Содержание:

  1. Виды
  2. Признаки неисправности
  3. Где он находится?
  4. Проверка на работоспособность
  5. Замена

Датчиком коленвала или положения коленчатого вала является электромагнитное устройство, которое передает данные о текущем положении коленвала на электронный блок управления двигателем. Переоценить значимость этого девайса сложно, поскольку именно от его работоспособности зависит правильность работы форсунок, отвечающих за подачу топлива, а также всей системы зажигания в целом.

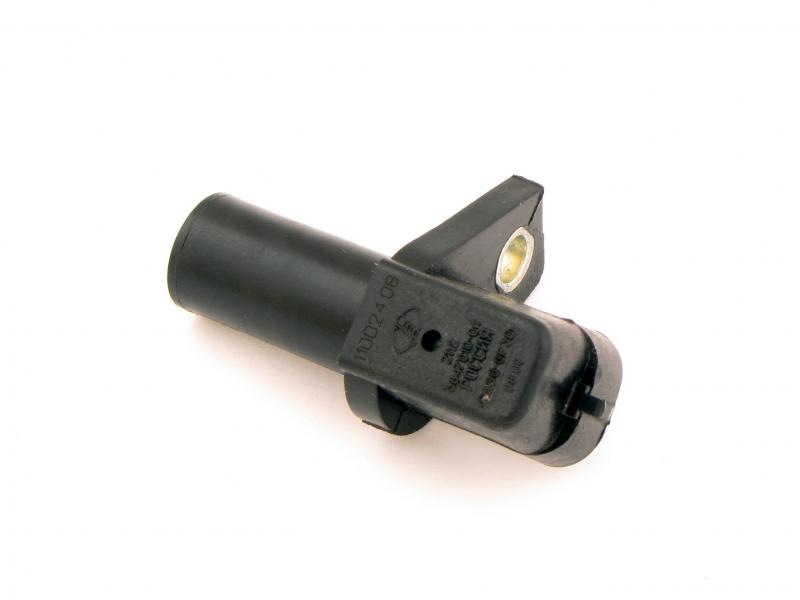

Так выглядит устройствоТак выглядит устройство

Практика показывает, что ДК выходит из строя достаточно редко. Но опытные водители отмечают — подобная неисправность может застать врасплох, в самый неподходящий момент.

Советуем всегда иметь у себя в машине запасной ДК. Особенно это актуально для тех, кто собирается в дальнюю поездку.

Виды

В зависимости от конструкции и принципа функционирования, выделяют три основных вида датчиков коленвала. Рассмотрим особенности каждого из них в таблице.

Тип датчика

Особенность конструкции

Как работает

Индуктивный

Внутри него находится стержень из металла с магнитом на наружном конце. Он намагничивает стержень. Вокруг стержня есть медная обмотка, а ее концы являются разъемами для подключения проводки

Когда возле стержня находится стальной предмет, на выводах появляются сигналы

С датчиком Холла

Внутренняя конструкция такого типа датчика предусматривает наличие датчика Холла

Когда к нему подходит металлический предмет, меняется состояние с нуля на единицу и наоборот

Частотный

Конструкция основана на считывании импульсных частот, которые генерируются ЭБУ

Импульсы определенной частоты подаются на датчик. При поднесении металлического объекта, частота генерации изменяется. За счет изменения частот, ДК определяет наличие возле себя предметов. Реакция происходит за счет металлических зубьев венца коленвала

Признаки неисправности

Ваш автомобиль может по-разному сигнализировать о том, что с ДПКВ или просто ДК возникли неполадки. Назовем основные из них.

  1. Не редко на торцевой части датчика образуется налипание грязи, из-за которой устройство некорректно передает информацию.
  2. На холостом ходу двигатель ведет себя нестабильно.
  3. Заметно падает уровень мощности силового агрегата.
  4. Обороты самопроизвольно могут увеличиваться или наоборот, падать.
  5. При разгоне заметны провалы.
  6. При включении зажигания ощущаются проблемы, завести машину бывает сложно.

Обнаружив подобные неполадки, вероятнее всего, вам придется заменить ДПКВ. К тому же, мы говорим про расходник, который не обойдется вам в баснословную сумму денег.

Ремонту данный измеритель положения коленчатого вала не подлежит.

Дополнительно советуем обратить внимание на вылезающие коды ошибок. Коды с обозначениями 0336 и 0335 говорят о том, что около разъема мог произойти обрыв проводов. Такую неполадку легко определить визуальным осмотром.

Расположение

Многие владельцы ВАЗ 2114 предпочитают осуществлять ремонт своими собственными руками. Это позволяет существенно сэкономить.

Но для того, чтобы заменить ДПКВ, нужно узнать, где именно он располагается.

Находится искомый объект на двигателе. Если быть точнее, то на масляном насосе в непосредственной близости от приводного шкива генератора. Ищите датчик на крышке насоса. Крепеж осуществляется одним болтом.

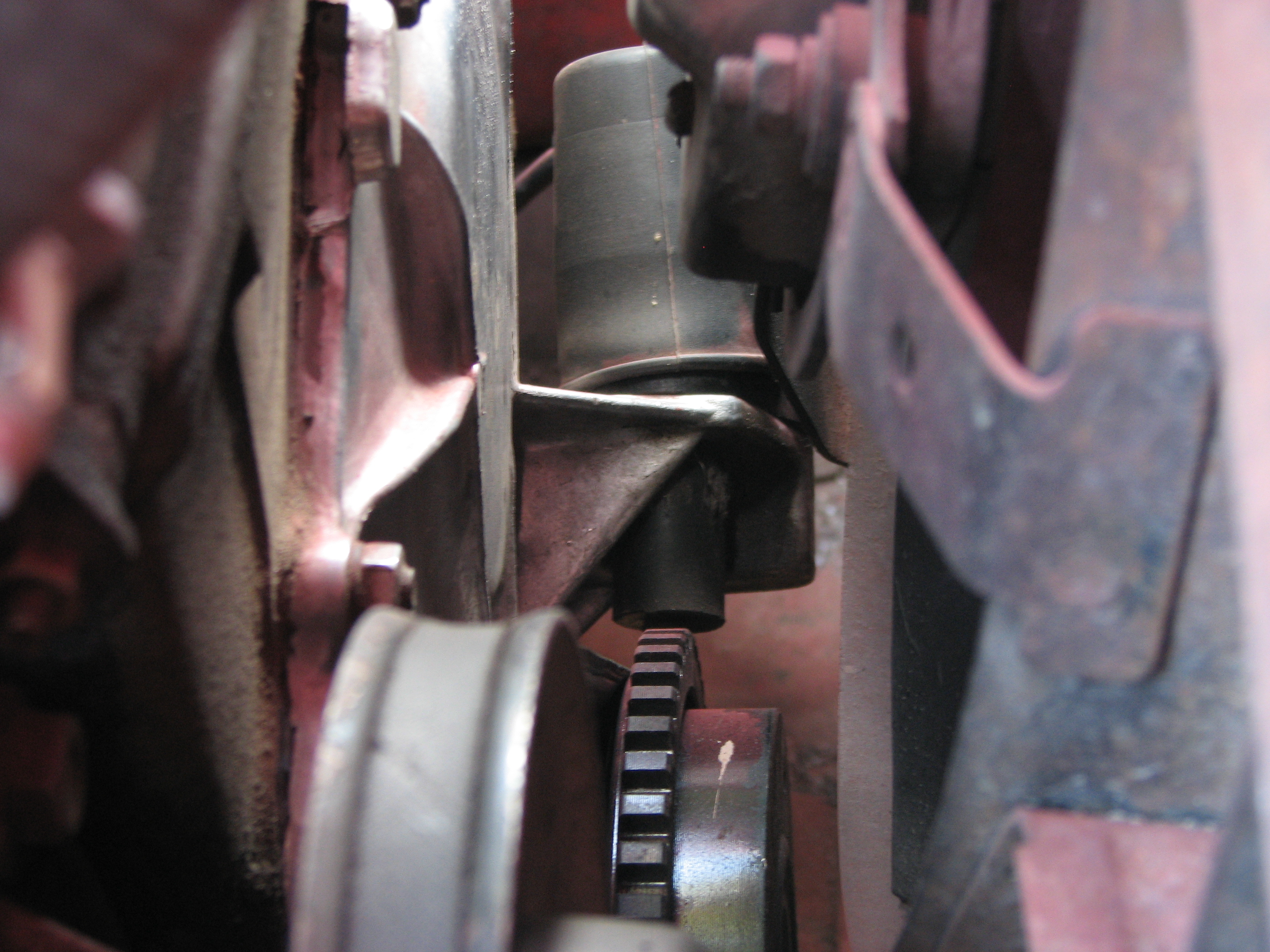

Расположение ДПКВРасположение ДПКВ

Причины выхода из строя

Есть несколько основных причин, из-за которых ДПКВ может в итоге выйти из строя, утратить свою работоспособность.

  • Произошла физическая деформация корпуса. Он изготовлен из пластика, потому подобные поломки не редкость.
  • Между витков обмотки может произойти замыкание, из-за которого меняется частота генерации, которая передается в электронный блок управления. Такая поломка характерна в том случае, если используется ДК частотного типа.
  • Банальный износ или поломка зубьев шкива — еще одна распространенная причина, из-за которой требуется менять датчик коленвала.

Проверка функциональности

Не торопитесь с выводами. Не стоит обвинять во всех бедах именно ДПКВ. Порой оказывается, что причина неполадки вовсе в другом. Следовательно, для начала следует проверить, работает или нет ваш ДК.

Для проверки существует несколько способов.

  1. Мультиметром. Ваша задача — замерить сопротивления катушки на индукционном датчике. Если он исправен, тогда показатель составит от 500 до 700 Ом.

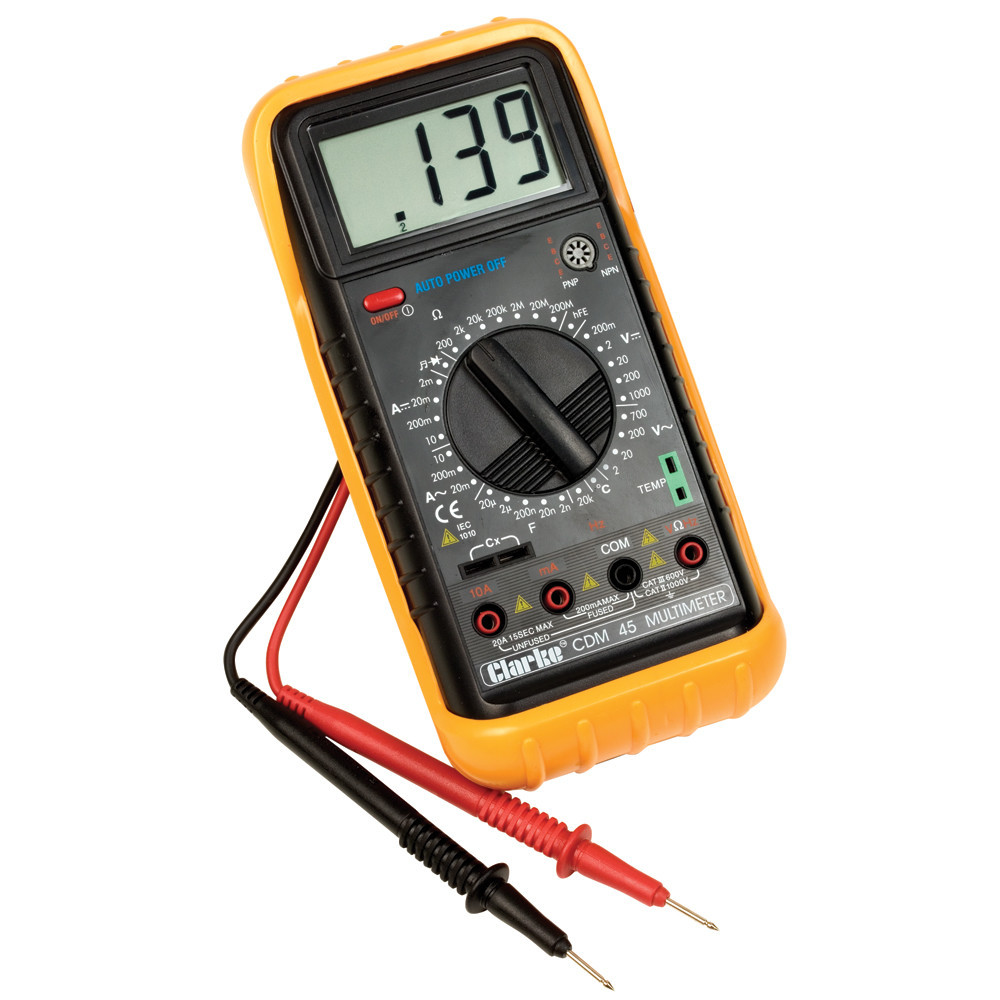

Многофункциональный мультиметрМногофункциональный мультиметр

  1. Поставьте на мультиметре предел измерения в 200 милливольт, подключите к выводу щупы и несколько раз около сердечника проведите металлическим предметом. Если датчик работает, он сможет заметить этот металл и на дисплее появится всплеск напряжения. Если всплесков нет, ДК подлежит замене.
  2. Осциллографом. Такой метод проверки дает наиболее объективный и точный результат, равный практически 100%. Подключите устройство к двигателю и считывайте данные в различных режимах. Двигатель необходимо будет запускать с различной частотой оборотов — от 800 и выше, вплоть до 6 тысяч. Смотрите на линии, появляющиеся на экране. Если они имеют разную длину, следует искать, в чем причина неисправной работы. Порой помогает простая очистка загрязнений, проверка шкива на наличие повреждений и прочие мероприятия.



Демонтаж и установка

Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.

  1. Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
  2. Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
  3. Отключите колодку с проводкой из соответствующего разъема.
  4. С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
  5. Извлеките поврежденное устройство.
  6. Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
  7. Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
  8. Зачистите при необходимости место установки ДПКВ.
  9. Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
  10. Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
  11. С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
  12. Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

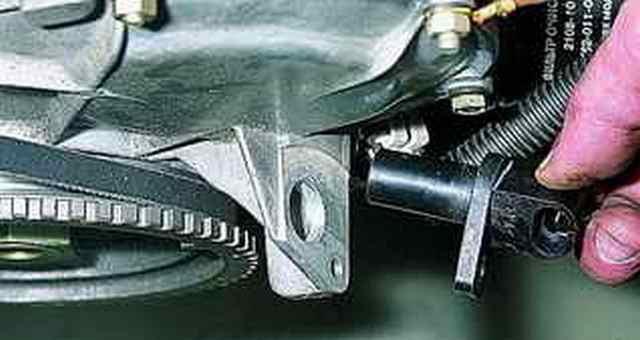

Соблюдайте зазорСоблюдайте зазор

Цена вопроса

Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.

На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.

Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.
