Замена датчика давления масла на ВАЗ 2114

Содержание:

  1. Немного о масле и датчике
  2. Способы проверки
  3. Замена

Внутри двигателя любого автомобиля находится большое количество элементов, которые трутся между собой. При работе компоненты сильно нагреваются, что может привести к разрушению с течением времени.

Чтобы детали мотора не изнашивались преждевременно, внутрь него заливается смазка — моторное масло. Оно создает защитную пленку, которая способствует улучшению трения без износа деталей. За счет этого ресурс силовых агрегатов существенно увеличивается.

Внешний вид устройстваВнешний вид устройства

Немного о масле и датчике

В руководстве по эксплуатации, прилагаемого к каждому ВАЗ 2114, указывается, что в двигателе необходимо использовать 3,5 литра смазывающего моторного масла.

Оптимальное масло в данном случае — полусинтетическое 10W 40. Замену следует осуществлять через каждые 15 тысяч километров пробега.

При замене масла, обратите особое внимание на наличие в жидкости металлической стружки. Ее присутствие говорит о проблемах в смазывающей системе или в каком-то из элементов двигателя.

Залив смазку в движок, она собирается в специальном картере. Уровень масла контролируется вручную с помощью щупа, на котором нанесены соответствующие отметки — максимальный и минимальный уровень.

Проверять уровень масла следует только на холодном моторе, поскольку это позволит определить реальное количество смазки в картере.

После запуска мотора, смазка переносится через фильтр в главную магистраль. Для перекачивания жидкости предусматривается наличие масляного насоса. Из магистрали смазка поступает в рабочие каналы мотора, доходя до блока цилиндров и создавая там необходимое рабочее давление.

В смазывающей системе значимую роль играет датчик давления масла. Он информирует водителя о наличии проблем в системе. Если быть точнее, он обнаруживает факт падения уровня давления, посылает сигнал на электронный блок управления, после чего на приборной панели загорается соответствующая лампочка.

Причины срабатывания датчика

ДДМ можно срабатывать из-за различных причин, каждую из которых вы должны знать.

  1. Уровень масла упал ниже допустимой нормы.
  2. Масляный насос перестал должным образом работать или полностью вышел из строя.
  3. Засорился фильтр.
  4. В поддоне скопился осадок, из-за которого забилась сетка приемника масла.
  5. В проводке, соединяющей датчик и сигнальную лампу на приборной панели, возникли неисправности.
  6. Из-за разрушенной прокладки образовалась сильная течь смазки.
  7. Вышел из строя ДДМ.

Если на приборной панели загорелась лампочка аварийного давления масла (красная канистра с каплей), а проверить реальный уровень невозможно, заглушите мотор и вызывайте эвакуатор. Дальше двигаться своим ходом нельзя.

Сигнальная лампа

Способы проверки

Есть два способа проверить текущее состояние вашего ДДМ. Это позволит определить, требуется ли датчику замена.

Способ

Действия

С помощью манометра

Вам потребуется прибор для замера давления в масле. Выкрутите датчик, вставьте в его гнездо манометр. При работающем моторе показатель должен составлять минимум 0,65 атм. Это говорит об отказе ДДМ. Можете ехать в магазин автозапчастей своим ходом, покупать новое устройство и менять

Народный способ

Актуален для тех, у кого нет под рукой манометра. Выкрутите датчик и проверните стартер, не запуская мотор. Если из отверстия ДДМ полилась жидкость, давление присутствует, потому виновником сигнала является неисправный измеритель

Второй способ проверки не дает 100% результат. Потому рисковать не стоит.

Конструкция

ДДМ обладает достаточно простой конструкцией.

Он включает в себя корпус, измерительную мембрану и механизм передачи информации.

Масло оказывает на него давление, мембрана выгибается и сигнал уход на лампу вашего бортового компьютера.

Не удивительно, что при такой простой конструкции стоимость ДДМ составляет не более 100 рублей. Ремонтировать его нецелесообразно, поскольку замена обойдется значительно дешевле.

Конструктивные особенностиКонструктивные особенности

Профилактика и проверка

Понять необходимость вмешательства в масляную систему легко можно по постоянно загорающейся лампочке аварийного уровня масла.

Если она включается и продолжает гореть дольше обычного, обязательно проведите несколько профилактических мероприятий:

  • Очистите поддон от накопившейся за время эксплуатации грязи;
  • Проверьте, в каком состоянии находится смазывающее масло;
  • Изучите состояние масляного фильтра, замените его при необходимости или очистите от скопившихся посторонних частиц.

Но если даже это не помогло погасить сигнальную лампу, придется определить, работает ли вообще ваш ДДМ. Для этого есть два метода:

  1. Можно воспользоваться манометром, который вставляют в отверстие для размещения ДДМ, и проводятся соответствующие замеры давления;
  2. Либо установите на место старого датчика масла новый. Если при этом лампа погаснет, тогда проблема точно была в датчике.

Замена

Тесты и проверки показали, что старый ДДМ уже отработал свое и нуждается в замене. Выполнить данную процедуру не сложно, потому просто следуйте инструкции.

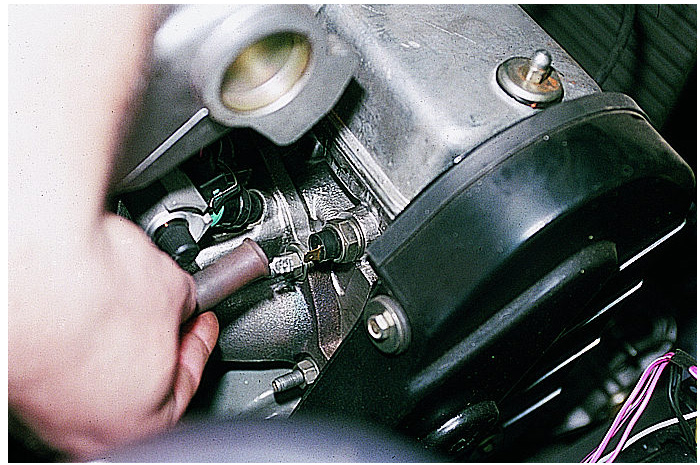

РасположениеРасположение

  1. Приготовьте новый датчик.
  2. Вооружитесь рожковым ключом на 21 миллиметр.
  3. Поднимите капот и демонтируйте декоративную крышку силового агрегата.
  4. Выключите аккумулятор. Для этого достаточно просто снять с него минусовую клемму.
  5. Найдите место расположения вашего датчика давления смазки. Он находится на главном блоке, немного нише крышки клапанов около ремня ГРМ. Учтите, мембранной стороной устройство направлено к масляной магистрали канала головки БЦ.
  6. Демонтируйте защитный колпачок, выполненный из резины.
  7. Отключите клемму, обеспечивающую электрическое соединение измерительного устройства и лампы оповещения на приборной панели.
  8. С помощью ключа на 21 миллиметр выкручивается старый датчик давления, на его место устанавливается новый.

В процессе обратной сборки обязательно убедитесь, что на ДДМ присутствует хорошая прокладка. Данная шайба позволит избежать возможного подтекания масла в соединении.

Несмотря на кажущуюся пафосность выражения, но масляная система авто сравнима с системой кровообращения у человека. Потому если масло вытечет, ваш двигатель работать не сможет. Следите за собственным автомобилем, контролируйте состояние и количество масла, чтобы такая мелочь как ДДМ не стала причиной покупки нового мотора или даже машины.
