Самостоятельная регулировка сцепления на ВАЗ 2114

Содержание:

  1. Конструкция механизма
  2. Конструкция привода сцепления
  3. Нюансы работы устройства
  4. Регулировка
  5. Поломки сцепы и их устранение
  6. Замена
  7. Цена вопроса

Сцепление — это одно из основных отличий отечественного автопрома от зарубежного. На наших автомобилях коробка-автомат появилась совсем недавно. Все же зарубежные компании преимущественно выпускают машины с автоматом, что существенно упрощает процесс управления.

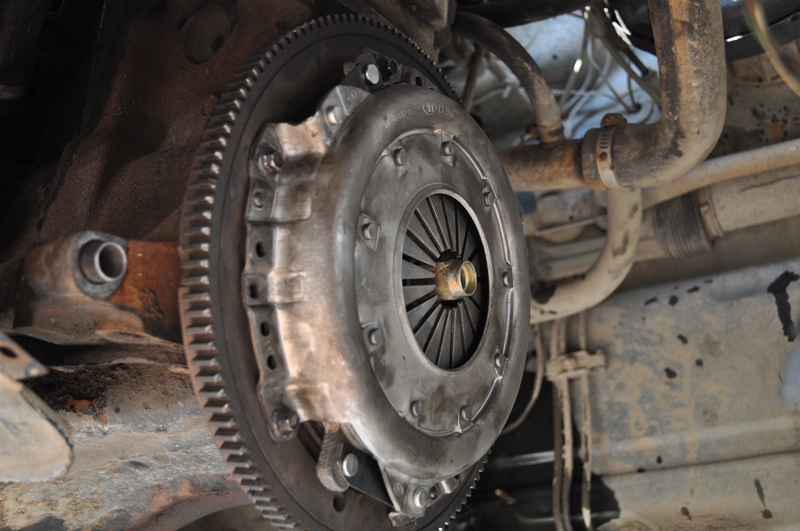

КорзинаКорзина

Несмотря на то, что преимущественно у женщин механические КПП вызывают множество проблем и сложностей, на деле дополнительная педаль в виде сцепления просто необходима для плавного переключения передач. По сути, именно сцепа позволяет автомобилю ВАЗ 2114 тронуться с места. Следовательно, к этому узлу внимание должно быть повышенным. Вы обязаны, как автовладелец, следить за состоянием агрегата, а при необходимости выполнять замену сцепы на ВАЗ 2114.

Конструкция механизма

Конструкция

Конструктивно сцепа на ВАЗ 2114 состоит в общей сложности из 15 элементов. А именно:

  • Подшипник основного вала, имеющий ролики;
  • Корпус-защита сцепления;
  • Втулка опоры вилки;
  • Выключатель, он же подшипник;
  • Диск нажима;
  • Пружина нажима;
  • Второстепенный диск;
  • Маховик;
  • Шкала;
  • Основной вал коробки передач;
  • Вторая втулка-выключатель;
  • Картер;
  • Вилка выключатель;
  • Тумблер вилки;
  • Болт крепления к маховику.

Нельзя считать схему сцепления на «четырнадцатой» модели очень сложной. На практике вам необходимо знать четыре основных тезиса от нем:

  1. Сцепление в один диск-тормоз;
  2. Тип сухой, замкнутый;
  3. На ведомом диске имеется устройство, гасящее колебания;
  4. Пружина нажима — диафрагменная.

Конструкция привода сцепления

Схема устройства

Также важный узел, состоящий уже из 19 элементов. А именно:

  • Педаль;
  • Тело троса;
  • Кронштейн фиксации снизу конца оболочки троса;
  • Нижний конец троса;
  • Крепеж;
  • Кожух;
  • Привод троса;
  • Рычаг вилки выключателя сцепы;
  • Пружина педали;
  • Трос;
  • Верхний наконечник троса;
  • Обойма;
  • Ось педали;
  • Стопорные скобы;
  • Кронштейн тормоза и педали сцепы;
  • Дистанционная втулка;
  • Втулка педали сцепления;
  • Тормозная педаль.

На ВАЗ 2114 предусмотрен беззазорный привод с тросом. То есть пространство между подшипником выключения сцепы и пружиной нажима отсутствует.

Нюансы работы устройства

В кронштейне расположена педаль тормоза и сцепы. Они находятся на общей педальной оси. От педали сцепления идет тросик, второй конец которого крепится на вилку выключения. Крепеж осуществляется по средствам кронштейна и двух гаек. Трос крепится на кузове автомобиля, упираясь при этом в обойму буфера.

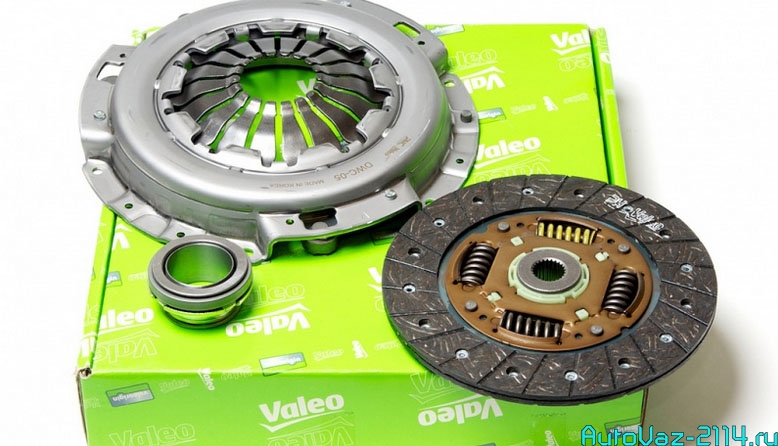

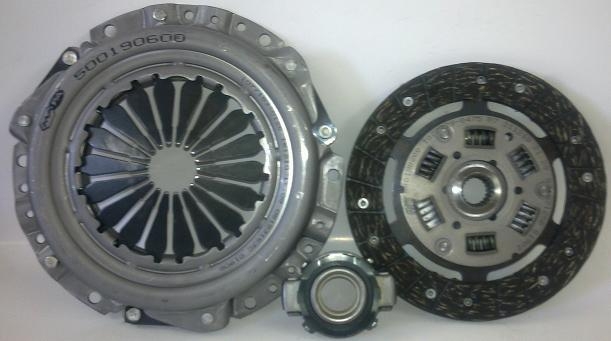

Комплект ValeoКомплект Valeo

Чтобы сцепление работало эффективно, обязательно обратите внимание на ход педали. Оптимальный размер хода составляет 12-13,5 сантиметров. Выполнить регулировку сцепы на ВАЗ 2114 не сложно. Но сперва замерьте этот самый ход.

Для этого измеряют расстояние от центра педали между минимальным и максимальным нажимом педали, то есть когда вы вдавили педаль в пол. Если ход маленький, гайка крепления троса немного откручивается, и извлекаются недостающие миллиметры троса. Если ход слишком большой, действуйте аналогично, только лишние миллиметры убираются.

Предельный ход — 160 миллиметров.

Регулировка

Не выполняя вовремя регулировку, вы рискуете полностью испортить свою коробку передач. Тогда придется не просто менять сцепление, но и проводить сложные ремонтные работы, связанные с КПП.

Процесс регулировки

Вы можете наглядно по видео изучить регулировку сцепления ВАЗ 2114. На практике вам предстоит сделать несколько простых шагов:

  • Открутить равномерно гайки крепления троса сцепления;
  • Проверить несколько раз ход педали, замеряя расстояние точно в миллиметрах;
  • Выполнить натяжение или ослабление троса, в зависимости от ситуации;
  • Затянуть гайки с моментом 14,4 Нм.

Если поврежден сам тросик сцепления, решить проблему можно только путем его замены. Данная процедура осуществляется в процессе разборки узла, о котором мы поговорим позже.

Поломки сцепы и их устранение

Есть несколько характерных и вероятных неисправностей, которые случаются на «четырнадцатой» модели отечественного автопроизводителя. Устранить все эти поломки не сложно в большинстве случаев.

Поиск несправностейПоиск несправностей

Для начала отметим, что сцепление порой работает с перебоями. Причин тому может быть несколько:

  • Накладки пассивного диска загрязнились маслом;
  • С приводом возникли проблемы;
  • Деформировался нажимной диск;
  • При возникновении посторонних шумов во время нажатия на педаль сцепления «грешить» можно на поломанные пружины демпферного диска или утечку смазки из подшипника.

Есть и такие поломки, которые позволят привести в порядок сцепления без его полной замены. Об их разновидностях и действиях, которые следует предпринять, представлены в таблице.

Неисправности Решение проблем
Нарушен ход педали Подробно о регулировке смотрите выше
Пассивный диск поврежден, деформирован Попробовать выпрямить. Если не получается, пассивный диск меняется на новый
Заедает ступица ведомого диска Прополощите шлицы ступицы. При их поломке выходит из строя основной вал. Решение одно — замена
Деформирован или поврежден диск нажима Пружина, диск и кожух подлежат замене
Пришла в негодность накладка Только замена
Привод сцепления заедает Выявив причину, выполняется регулировка
На ведомом диске вышла из строя накладка. Возникает пробуксовка Система подлежит полной замене
Замаслились накладки, загрязнились маховик и диск. Возникает пробуксовка Элементы снимаются, промываются, устанавливаются на места, но сальник под замену.

Замена

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Процесс замены

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

  1. Открутите нижние гайки, которые удерживают тело троса привода.
  2. Извлеките нижнюю часть троса из кронштейна.
  3. Отключите контакт от вилки выключателя, демонтируйте стопорную скобу, а затем полностью отсоедините от педали трос.
  4. Снимите с обшивки прорезиненный буфер и обойму.
  5. Для демонтажа педали сцепления придется выполнить такие действия — уберите пружинки педалей тормоза и сцепления, стяните стопорную скобу с пальца педали и отключите от вилки, которая толкает усилитель вакуума, контакт. Теперь убирается скоба, и вынимается балка. С нее остается только снять две педали — тормоза и сцепления.
  6. Для снятия пассивного диска убирается коробка переключения передач, ослабляются крепежные болты сцепления к маховику, а затем убирается чехол и диск нажима.
  7. Перед обратной установкой проверьте состояние шлицов. Не наносите на него слишком толстый слой смазки, иначе шлицы навредят собственному ведомому диску.
  8. Обработайте все внутренние поверхности. Для этого отлично подходит WD40.
  9. Постепенно, аккуратно собирайте узел в обратной последовательности. Желательно еще на этапе демонтажа сделать пометки или записи, чтобы запомнить, как и в каком положении какая деталь располагалась.
  10. Если вы что-то забудете или перепутаете при сборке нового сцепления, а затем начнете эксплуатировать автомобиль без соответствующей проверки, все затраченные усилия и деньги на покупку нового сцепления могут оказаться напрасными.

Цена вопроса

Увы, с течением времени сцепление может выйти из строя. Следовательно, его придется менять. А во сколько обойдется такая покупка, интересует многих автовладельцев.

Актуальная стоимость нового комплекта составляет 3-5 тысяч рублей. Примерно столько же стоит услуга по его замене на автосервисе. Потому подумайте, прежде чем отдавать машину в ремонт или выполнять замену своими руками.
