Инструкция по установке штатного бортового компьютера на ВАЗ 2114

Содержание:

  1. Зачем он нужен?
  2. Что выбрать?
  3. Ошибки БК
  4. Какие параметры отображает экран БК
  5. Чем БК отличается от панели управления
  6. Предварительная подготовка
  7. Установка
  8. Как снять БК

Еще несколько лет тому назад электроника в автомобиле являлась настоящим предметом роскоши, она была доступна только в самых дорогих моделях.

Бортовой компьютер

Но время летит, технологии меняются. Теперь даже самые простые, доступные автомобили имеют в своем арсенале внушительное количество электронных устройств, обеспечивающих работу буквально каждой системы, следящих за состоянием машины и отдельных ее узлов.

С этой точки зрения модели ВАЗ не отличаются изыском и широким ассортиментом электроники. Потому многие решают самостоятельно установить себе бортовой компьютер.

Зачем он нужен?

Установив бортовой компьютер, вы сможете получить устройство, информирующее вас о работе всех систем, причем с завидной точностью. Компьютер считывает параметры, сообщает о потенциальных неисправностях, позволяет предотвратить поломку до того, как она привела к серьезному ремонту.

Новое устройствоНовое устройство

Переоценить пользу бортовика невероятно сложно, потому многие решаются его установить на свой ВАЗ 2114. Так автовладельцы без помощи дорогостоящего оборудования на СТО смогут самостоятельно контролировать состояние автомобиля, своевременно реагировать на сообщения компьютера, который проводит регулярную диагностику.

Что выбрать?

Ассортимент бортовых компьютеров для ВАЗ 2114 достаточно обширный. Но брать первый попавшийся не стоит.

Сперва убедитесь, что выбираемый вами компьютер поддерживает программы, предназначенные для электронного блока управления «четырнадцатой» модели.

Модель Гамма GF 415ТМодель Гамма GF 415Т

Приобретать дешевые модели ни в коем случае не советуем. Раз вы решили ставить бортовичок, позаботьтесь о том, чтобы в его качестве и надежности не возникало сомнений. За него придется выложить неплохую сумму, но поверьте, оно того стоит.

Ошибки БК

Если вы приобретаете автомобиль, на котором уже установлен бортовик, это достаточно неплохо. Не придется самостоятельно его монтировать.

Схема подключения

Плюс это великолепный способ проверить, действительно ли автомобиль исправен, как об этом заявляет его владелец.

Чтобы проверить БК на предмет ошибок, сбросьте суточный пробег на приборной панели и одновременно с этим включите зажигание. Потом нажмите на кнопку, расположенную возле рычага стеклоочистителя. На дисплее появится версия прошивки установленного БК, плюс коды ошибок, если таковые имеются.

Основные ошибки БК приведены в таблице. Причем самые популярные из них, которые встречаются на ВАЗ 2114 — это 4, 6 и 8.

Код Что он означает
2 У автомобиля слишком высокое напряжение сети
3 Неисправен датчик уровня топлива
4 Вышел из строя датчик температуры охлаждающей жидкости
5 Неисправен датчик наружной температуры
6 Двигатель перегревается
7 Давление масло достигло критически низкой отметки
8 Возникли проблемы в системе торможения
9 Аккумуляторная батарея разрядилась

Обнаружив ошибки, можно принимать соответствующие решения. Если речь идет о вашем авто, просто сбросьте данные, нажав и удерживая кнопку суточного пробега. Не сделав это, при следующей диагностике ошибки сохранятся, хотя вы приняли меры по их устранению, отремонтировав соответствующие узлы автомобиля.

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

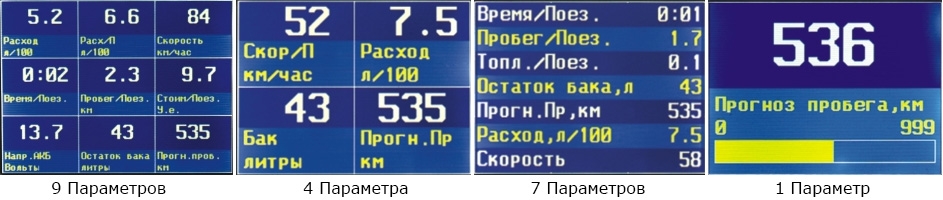

Дисплеи параметровДисплеи параметров

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

  • Скорость движения автомобиля;
  • Объем горючего, оставшийся в баке;
  • Время, проведенное в пути;
  • Частота оборотов двигателя;
  • Показатели расхода топлива;
  • Степень нагрева двигателя;
  • Температура внутри салона;
  • Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
  • Расстояние, которое проехал автомобиль;
  • Напряжение в бортовой электросети;
  • Величина нагрева охлаждающей жидкости;
  • Расположение дроссельной заслонки;
  • Общий расход воздуха;
  • Коды ошибок и их обозначение на понятном языке;
  • Средний расход топлива автомобиля;
  • Количество затраченного топлива за текущую поездку;
  • Пройденный путь за поездку в километрах;
  • Средняя скорость;
  • Другие полезные данные.

Чем БК отличается от панели управления

Многие автовладельцы уверены, что в бортовом компьютере никакой потребности нет, все данные отображаются на приборной панели, и этого достаточно.

Но возьмем для примера спидометр. Как известно, он считывает обороты мотора, переводя из в скорость движения. Но если установить колеса большего диаметра, скорость повысится, но приборная панель будет работать по старой схеме, то есть вы будете превышать скоростные ограничения, хотя на спидометре все «в рамках закона».

Универсальная модельУниверсальная модель

Простые фиксаторы не справляются со своими задачами так, как на это способен БК. В теории можно вычислить только по приборной панели использованное количество горючего, текущий и средний расход топлива, количество пройденных километров и так далее. Но зачем сидеть за рулем и что-то подсчитывать, отвлекаться, если можно просто получить бортовик и смотреть на его экран, получая нужную информацию исходя из изменяющихся параметров.

Так что между БК и приборной панелью разница существенная.

Предварительная подготовка

Подготовка к установкеПодготовка к установке

Есть несколько мероприятий, о которых следует подумать и провести их перед тем, как приступить к установке БК.

  1. Определите набор функций, которые вы хотите получить от своего БК. Для этого к каждому устройству прилагается штатная инструкция. Плюс много информации можно найти в сети.
  2. Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но и бюджетные модели БК — не самое лучшее решение.
  3. Оптимальная комплектация включает в себя монитор, набор проводов и процессор.
  4. Решите, куда будет устанавливаться БК. Лучше всего для этого подойдет центральная консоль. Но там должно быть соответствующее свободное пространство для него.
  5. Если центральная консоль не подходит, попробуйте торпедо. Хотя в данном случае потребуется выносной корпус.

Запомните сразу, что после установки бортового компьютера, вам также придется устанавливать программное обеспечение и выполнять соответствующие настройки. Потому не думайте, что подключив все провода, работу можно считать завершенной и БК чудесным образом начнет выдавать вам объективную и адекватную информацию.

Установка

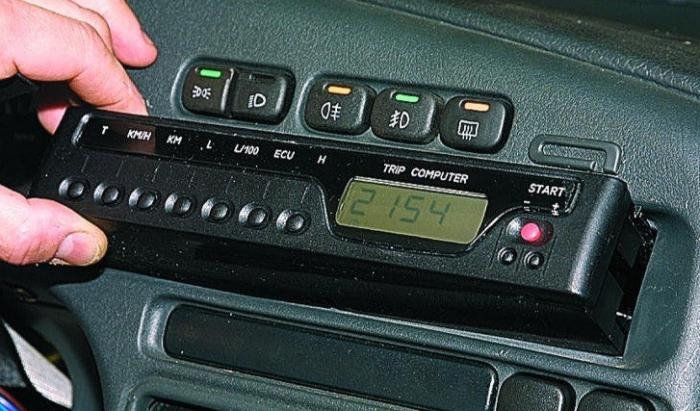

Процесс установкиПроцесс установки

Чтобы подключить бортовик на свой ВАЗ 2114, быть большим специалистом не обязательно. Действуя согласно инструкции, вы сможете самостоятельно выполнить всю работу. Уделите только этому вопросу достаточно времени и сил.

  1. Первым делом снимите заглушку, расположенную на приборной панели. Будем отталкиваться от того, что вы нашли для своего бортового компьютера место.
  2. Сняв заглушку, ищите связку проводов, которые имеют девятиконтактный разъем. Все модели ВАЗ его имеют, потому ваша «четырнадцатая» исключением не станет.
  3. Теперь подключайте этот разъем к вашему бортовому компьютеру.
  4. Одно из важнейших мероприятий — это проведение К-линии.
  5. Для этого возьмите провод примерно на 1 м в длину, и соедините его со вторым контактом колодки девятиконтактного разъема.
  6. Второй конец провода подводят к колодке диагностики. Она располагается непосредственно под приборной панелью. Дабы облегчить самому себе задачу, советуем отсоединить панель с правой стороны.
  7. Если у вас колодка Евро 2, провод с колодкой диагностики соединяется при помощи М-гнезда.
  8. Если колодка Евро 3, тогда вам потребуется гнездо под номером 7.
  9. В некоторых случаях на ВАЗ 2114 колодку Евро 3 монтируют вверх ногами. Потому обязательно обратите на это внимание при подключении, чтобы ничего не перепутать.
  10. Выполнив подключение бортового компьютера, поставьте его в отведенное место и проверьте в работу.

Как снять БК

Не будем кривить душой, а справедливо заметим, что качество и функциональность штатного бортового компьютера, предлагаемого для ВАЗ 2114, оставляет желать лучшего.

Потому решение установить альтернативу с расширенным функционалом и возможностями со стороны владельцев авто является вполне справедливым.

ПроводкаПроводка

Прежде чем снимать БК, убедитесь, что на устройство уже не распространяется гарантия. Если самостоятельно вмешаться в конструкцию машины, вы можете потерять в деньгах. Однако новые «четырнадцатые» модели ВАЗ — это большая редкость, потому мало какие машины до сих пор на заводской гарантии.

Решив все эти нюансы и подобрав уже новый бортовой компьютер, можно смело приступать к демонтажу старого БК.

  1. Отключите минусовую клемму от аккумуляторной батареи, установленной в подкапотном пространстве вашего автомобиля. Это нужно для того, чтобы защитить себя от ударов током, а также во избежание порчи всей проводки.
  2. Снимите магнитолу, которая стоит у вас на консоли.
  3. Демонтируйте наружную панель от аудиосистемы.
  4. Теперь можно полноценно извлекать весь корпус магнитолы. Все провода, подключенные к ней, обязательно открепляются.
  5. Перед вами откроется отверстие, куда просовывается рука и осторожно открывается крепление блока компьютера.
  6. Достаньте свой устаревший или пришедший в негодность бортовик, предварительно отсоединив все подключенные к нему провода.
  7. Если новый БК вы устанавливать не собираетесь, тогда демонтированная проводка обязательно соединяется. Иначе у вас возникнут проблемы в процессе эксплуатации автомобиля.
  8. Ряд устройств подключены к вашему бортовому компьютеру. Потому их придется также отключить. Делайте это аккуратно и постепенно. Никаких резких движений. А то еще придется проводку менять.
  9. Если на место старого претендует новый БК, на этом этапе начинайте подключение.
  10. Вставьте на место магнитолу, соберите все узлы по своим местам, соблюдая обратную последовательность демонтажа.

Работа не сложная, но для ее выполнения придется потратить некоторое время.
