Как проверить датчик детонации на ВАЗ 2110?

Содержание:

  1. Виды
  2. Проверка функциональности
  3. Снятие
  4. Выполнение измерений

На автомобиле ВАЗ 2110 датчик детонации отвечает за гашение детонации. Происходит это за счет корректировки угла опережения зажигания. Причем именно так называемый угол опережения играет крайне важную роль в надежной работе силового агрегата.

Датчик детонацииДатчик детонации

В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

Виды

ШирокополосныйШирокополосный

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

  1. Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
  2. Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Проверка функциональности

Проверка

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

  1. Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
  2. Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
  3. Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
  4. можете пока эксплуатировать машину. Ничего страшного значит не произошло.
  5. Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.

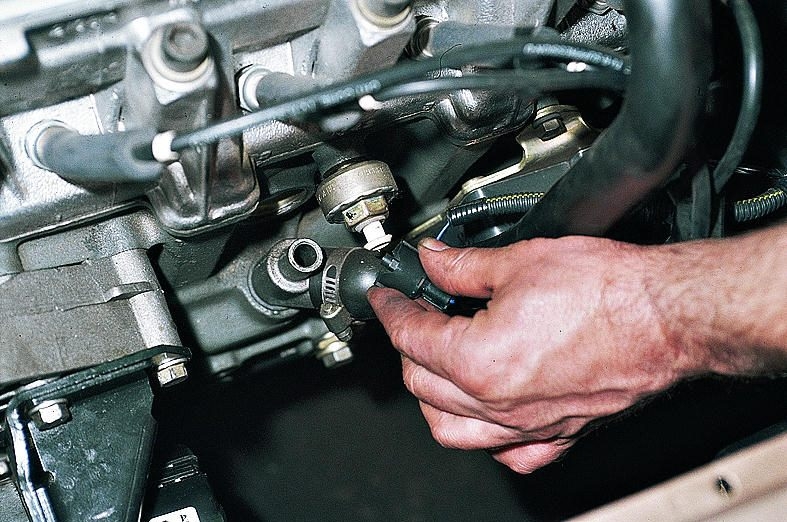

Место установкиМесто установки

Но для начала девайс нужно снять.

  • Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
  • Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
  • Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
  • Теперь откручивайте гайку крепления прибора.
  • Остается просто снять его со шпильки.

Скажем сразу, что при обратной установке обычным гаечным ключом не обойтись. Вооружитесь специальным динамометрическим инструментом и используйте усилие зажатия не более 20 Нм.

Выполнение измерений

Снятие

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

  • Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
  • При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
  • Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
  • Дальше для обоих типов датчиков последовательность действий одинаковая;
  • Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
  • Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
  • Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
  • Если датчик исправен, проверяйте электронную цель;
  • Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
  • При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
  • Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Можно смело говорить, что датчик детонации у ВАЗ 2110 является одним из наиболее надежных среди всех используемых измерителей. Потому внимание на него обращают не так пристально.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.
