Как разобрать генератор на ВАЗ 2110? (Видео)

Содержание:

  1. Проверка
  2. Демонтаж
  3. Щетки и регулятор

Выполнить ремонт генератора на автомобиле ВАЗ 2110 своими руками вполне реально. Можно как частично отремонтировать элемент, так и полностью заменить. Здесь все зависит от конкретной ситуации и степени износа устройства.

Согласно руководству по эксплуатации, плановую проверку состояния генератора следует осуществлять каждые 50 тысяч километров пробега. Но это при условии, что устройство работает исправно.

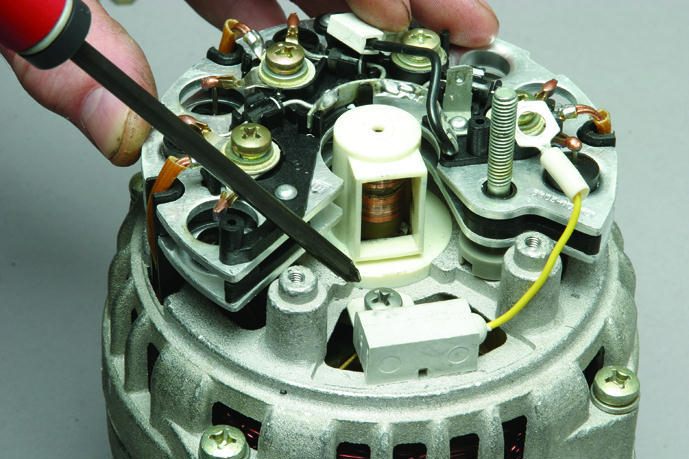

Схема устройстваСхема устройства

Проверка

Случается так, что генератор начинает «барахлить» раньше положенного срока, не заряжается должным образом аккумулятор. Собственно, он и служит для того, чтобы обеспечивать работу источника электроэнергии для питания всех авто — аккумулятора.

Советуем опираться не только на нашу инструкцию, и на видео уроки, которые позволят даже без большого опыта выполнить ремонт и замену своими собственными руками.

Поиск поломки

Первым делом определите, действительно ли источником проблем выступает ваш генератор. Для проверки нужно провести ряд последовательных мероприятий.

  1. Заведите мотор и дайте ему прогреться до рабочей температуры.
  2. Увеличьте обороты коленчатого вала примерно до 3 тысяч оборотов в минуту.
  3. Включите все фары, активируйте дальний свет, запустите в работу печку, аварийку, подогрев стекла, щетки стеклоочистителя. То есть следует включить максимально всех потребители электроэнергии.
  4. Замерьте напряжение на аккумуляторе.
  5. Если прибор показывает менее 13В, тогда в обмотках генератора с высокой долей вероятности произошло замыкание или обрыв.
  6. Другой вариант — это поломка регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Проверить наличие обрывов и состояния прочих элементов генератора можно только путем его демонтажа. Но если у вас нет никакого опыта в разборке генератора, тогда пытаться лезть туда своими руками не стоит. Замените узел в сборе полностью или доверьте ремонт профессионалам.

Демонтаж

Чтобы разобрать, снять и выполнить ремонт, либо замену генератора, вам потребуется проделать следующее.

  1. Заедьте на смотровую яму или эстакаду, чтобы иметь доступ к днищу и подкапотному пространству.
  2. Снимите аккумуляторную батарею, иначе она не позволит вам добраться до гайки, которая удерживает искомый генератор.
  3. Далее снимается та самая гайка и планка регуляции. Тут вам понадобится ключ на 17 миллиметров. Воспользуйтесь удлинителем. Это облегчит задачу, придется прикладывать меньшее усилие, чтобы открутить крепежный элемент.
  4. В подкапотном пространстве снимите щиток, который выполняет грязезащитные функции.
  5. Теперь снимается ремень привода, и отключаются провода.
  6. Обязательно снимите защитный колпак и ключом на 10 миллиметров выкрутите гайку, которая удерживает наконечник и положительный провод вашей аккумуляторной батареи.
  7. На фиксирующем кронштейне располагается еще одна гайка, которую также придется открутить.
  8. Все, можно извлекать генератор. Только не забудьте предварительно вытянуть длинный болт.
  9. При извлечении следите за буферной втулкой. Будет не хорошо, если вы ее потеряете.

Демонтажные работыДемонтажные работы

На этом процедура извлечения генератора закончена. Можно приступать к частичному ремонту или полной замене узла.

Ремень

Часто для решения проблемы с плохо функционирующим генератором достаточно просто отрегулировать ремень.

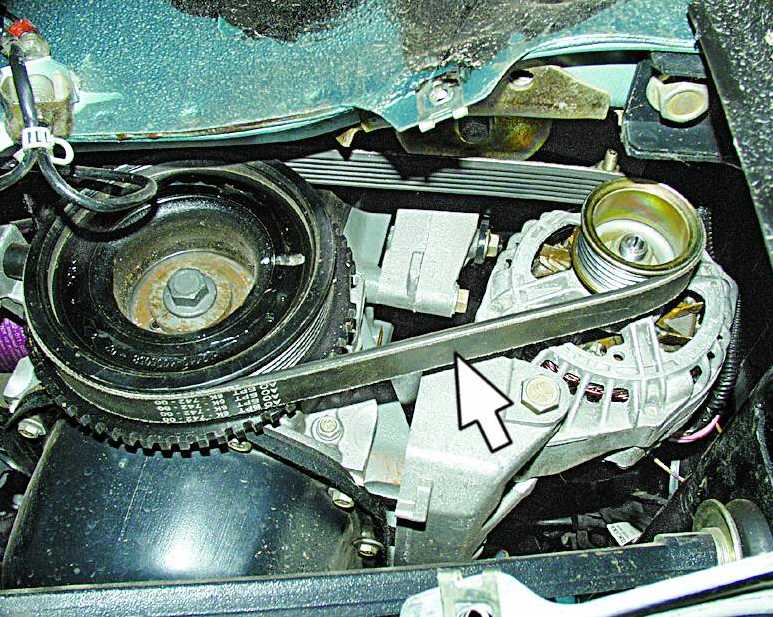

РеменьРемень

  • Чтобы устройство работало эффективно, необходимо обеспечить нормальный прогиб ремня;
  • Размер прогиба должен составлять 6-10 миллиметров при усилии 98 Н или 10 кгс;
  • Чтобы выполнить регулировку или замену ремня, необходимо сдвинуть генератор немного в сторону, в направлении к блоку цилиндров;
  • Вращая регулировочный болт, вы тем самым сможете отрегулировать натяжение ремня.

Если данное мероприятие не помогло, придется обратить внимание на регулятор напряжения и щетки.

Щетки и регулятор

Выполнять ремонт щеток генератора, а также регулятора напряжения в случае их износа, не рекомендуется.

Опытные специалисты советует приобрести узел в сборе, куда входят оба элемента. Замена выполняется за считанные минуты.

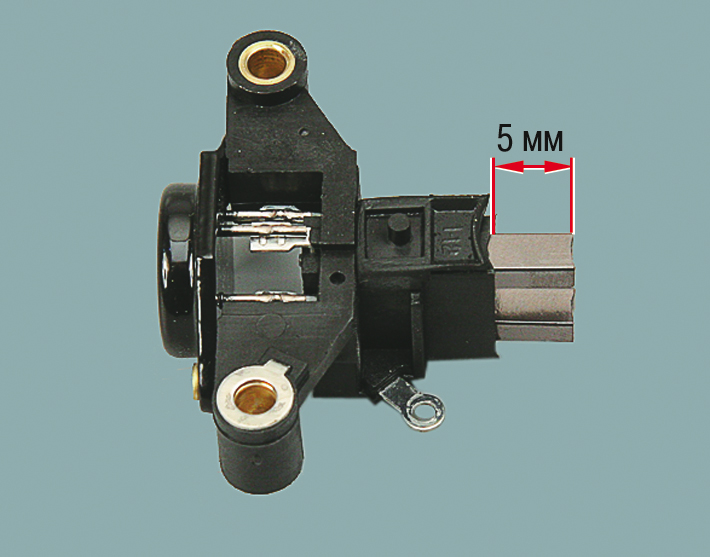

ЩеткиЩетки

Но мы обязательно расскажем о том, как можно своими руками поменять щетки на генераторе вашего автомобиля.

  1. Отключите минусовую клемму от аккумулятора и снимите батарею.
  2. Извлеките генератор, действуя по приведенной выше инструкции.
  3. Заменить щетки можно и без снятия генератора, но это вызывает определенные трудности. Гораздо проще снять агрегат.
  4. Снимите крышку, которая является защитным кожухом генератора.
  5. От щеток отключаются провода и сам генератор. Для этого достаточно просто открутить пару болтов.
  6. Справа демонтированного устройства имеется гайка, которая откручивается накидным ключом на 13 миллиметров.
  7. Теперь поднимите рычаг регулятора напряжения, что позволит добраться до щеток.
  8. Используя новые щетки, установите их на место старых и соберите узел в обратной последовательности.

При обратной сборке действуйте максимально аккуратно, чтобы не повредить своими же руками отремонтированный генератор.

Реле

Довольно часто причиной выхода из строя становится не сам генератор, а его реле.

Реле

Причин для замены реле может быть несколько.

Причина

Особенности

Износ щеток

Самая распространенная причина. Это связано с тем, что при износе щеток контакт с реле пропадает, потому генератор получает недостаточно питания, начинается отказ в работе

Появляется пробой в схеме

Как результат, напряжение в системе растет, устройство выходит из строя

Происходит разрыв проводов

Контакт теряет изначальное качество сцепления

Поломка крепежей или корпуса

Лучше не доводить ситуацию до этого, иначе произойдет короткое замыкание, а там не далеко до выхода всех приборов из строя

При появлении признаков неисправности реле генератора, обязательно незамедлительно выполните его замену.

Проверка реле

Многие по неопытности или незнанию считают, что когда аккумулятор не может держать заряд, виновником является исключительно генератор. Но на практике не редко причиной становится реле-регулятор. Чтобы его проверить, вам необходимо выполнить несколько операций:

  1. Поднимите капот вашего автомобиля.
  2. Заведите двигатель и включите вторую, а еще лучше третью передачу.
  3. Снимите минусовую клемму с вашего аккумулятора. Так вы сумеете избежать короткого замыкания.
  4. Если после отключения клеммы двигатель продолжает работать, реле вышло из строя.
  5. Если же автомобиль выключился, тогда проблему следует искать в самом регуляторе.

Трехуровневое реле

Многие специалисты советуют устанавливать на ВАЗ 2110 трехуровневые реле.

Регулятор-реле устанавливается на борт автомобиля, а панель и щетки генератора — непосредственно в генератор.

Три уровня регулятора позволяют аккумулятору долго оставаться заряженным, плюс заметно продлевается срок его службы.

Эти три уровня следующие:

  • Минимум. Требуется для обеспечения работы автомобиля даже в условиях повышенных, экстремальных температур. Движок не заглохнет во время поездки по жарким участкам, сможет выдержать нагрузку при крытых склонах. Такой уровень актуален для летнего сезона;
  • Норма. Второй уровень, который обеспечивает нормальную эксплуатацию в стандартных условиях без повышенных нагрузок;
  • Максимум. Позволяет уверенно эксплуатировать машину в условиях отрицательных температур, дает возможность завести мотор при разряженном аккумуляторе.

Покупка такого реле-регулятора обеспечит надежную работу АКБ и всего автомобиля. Потому от такого приобретения отказываться не стоит.

Замена реле

Для замены реле вам потребуется:

  1. Найти элемент. На автомобилях ВАЗ 2110 реле обычно черного цвета и закреплен элемент непосредственно на генераторе желтым проводом.
  2. Отключить минусовую клемму от аккумулятора.
  3. Демонтировать два крепежных болта генератора.
  4. Снять провод желтого цвета, который идет от генератора на реле.
  5. Снять реле, изучить его состояние, проверить уровень износа щеток и при необходимости заменить оба элемента.
  6. Если щетки целы и реле тоже, проблема может крыться в разрыве или образовании пробоин на проводке. Замените провода или заизолируйте их.
  7. Проверьте работу нового регулятора напряжения, подключите его к генератору и верните желтый провод на место.
  8. Включайте аккумулятор, и проверяйте исправность узла.

Не пытайтесь сэкономить на замене реле путем какого-то кустарного ремонта. Новенькая релюшка стоит не более 100 рублей, зато от его исправной работы зависит целостность большого количества оборудования, установленного на ВАЗ 2110.

Подшипники ротора

На генераторе есть два подшипника, ремонт каждого из которых имеет свои нюансы.

  1. Первый подшипник завальцован на передней крышке. Разобрать его своими руками не представляется возможным. Потому единственное решение — это приобрести новую крышку вместе с подшипником и заменить узел.
  2. Второй подшипник, он же задний, расположен на валу ротора. Демонтируется данный подшипник съемником. Чтобы установить новый элемент, потребуется воспользоваться прессом.

Практика показывает, что наиболее оптимальным вариантом ремонта генератора является его полная замена. Ремонт даст определенный результат, но только на некоторое время. Все элементы взаимосвязаны, потому при поломке одного может начаться цепочка неисправностей.
