Доработка иммобилайзера на ВАЗ 2110: отключение, перепрограммирование

Содержание:

  1. Виды
  2. Принцип работы
  3. Для чего нужно отключать?
  4. Процесс отключения

На «десятку» начали устанавливать иммобилайзеры с приходом инжекторного двигателя. Это устройство отвечает за блокировку запуска силового агрегата. Но сегодня достаточно часто возникает необходимость в обходе этой защиты. Но как отключить и зачем это вообще нужно владельцу «десятки»? Сегодня мы детально рассмотрим вопрос, касающийся иммобилайзера на ВАЗ 2110.

Иммобилайзер для ВАЗ 2110Иммобилайзер для ВАЗ 2110

Виды

Сегодня можно встретить контактные и бесконтактные иммобилайзеры, последние из которых более востребованы. Первыми управляют при помощи ключа, а для вторых предусмотрен брелок, либо карточка. Их комбинируют с остальными противоугонными системами.

Ключ мастерКлюч мастер

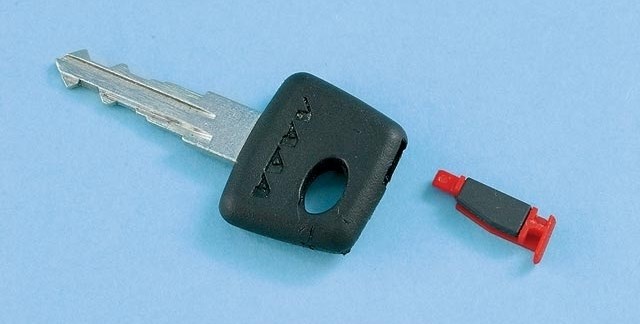

На ВАЗ 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Для этого предусмотрен специальный комплект ключей. Один из них красного цвета. Это ключ-мастер, которым активируют защиту. Двумя остальными, которые черные, пользуется автовладелец.

«Обучение», то есть активацию, обычно выполняют в автосалоне перед подготовкой автомобиля к продаже. Хотя некоторые клиенты с легкостью способны выполнить процедуру самостоятельно.

АПС-4

Первыми ВАЗ 2110 начали оснащать системами АПС-4, но спустя некоторое время появились усовершенствованные модели АПС-6. Считывающую часть устанавливают в рулевой колонке, а код — в ключе зажигания. АПС-6 служит дополнительно для управления противотуманками, электростеклоподъемниками.

Плата модуля АПС-6Плата модуля АПС-6

Иногда обновленный иммобилайзер идет в старом корпусе, которых, видимо, на производстве было в избытке. Если это так, тогда на корпусе имеется цифра 4, а на плате нанесена надпись APS 6. Микросхемы могут отличаться между собой из-за разных периодов их производства.

Как работает

Принцип работы иммобилайзера на ВАЗ 2110 основан на обмене информацией между устройством и электронным блоком управления — ЭБУ. В зависимости от ситуации, включается разрешение на запуск мотора или его блокировка. Блокируется цепь зажигания и топливный насос, что не позволяет завести двигатель.

Другими словами, без использования ключа иммобилайзера, поехать на своем ВАЗ 2110 вы никуда не сможете. Разумеется, иммобилайзер служит для защиты от угонов, а не от самого владельца авто.

Когда требуется отключить иммобилайзер

Казалось бы, зачем автовладельцу отключать иммобилайзер на своем ВАЗ 2110, если устройство служит ему на благо. Но есть несколько причин, заставляющих или вынуждающих это сделать.

  1. Защита имеет конструкторскую недоработку, то есть заводской брак. Это распространенная проблема первых версий иммобилайзеров, устанавливаемых на ВАЗ 2110. В обновленных версиях имеется опция для альтернативного запуска мотора, позволяющая обойти защиту. Работает это так — если система глюканула, вводится индивидуальный пароль из шести цифр, активируется опция путем нажатия на педаль газа требуется количество раз. Сделать процедуру необходимо шесть раз. Допустим, у вас пароль 255998. Вы нажимаете на педаль два раза, немного ждете, затем нажимаете еще пять, опять ждете — еще пять раз, ждете — жмете два раза по девять с перерывами, потом восемь. Подробно про функцию написано в инструкции к иммобилайзеру, потому в первую очередь нужно ознакомиться с ней.
  2. Если аккумулятор полностью разрядился, компьютер может воспринять ситуацию как ошибку, из-за чего невозможно будет запустить мотор. ЭБУ двигателем и противоугонной систему обмениваются информацией по линии диагностики, потому без питания компьютер запоминает это как ошибку.
  3. Множество непонятных и необъяснимых причин, из-за которых ЭБУ блокирует иммобилайзер. К примеру, случались эпизоды, когда включенный или зазвонивший в определенный момент мобильный телефон сбивал противоугонную систему автомобиля. Чаще всего такая ситуация наблюдалась во время первых запусков у нового ВАЗ 2110.
  4. Банальный выход из строя иммобилайзера и потребность заменить его на новый девайс.

Причин, как вы видите, может быть множество. Но исправить ситуацию простым извлечением иммобилайзера из разъема нельзя. Если это сделать, на ВАЗ 2110 полностью деактивируется система запуска силового агрегата. Потому соблюдайте правила и последовательность действий при отключении.

Процесс отключения

В теории процесс выглядит просто — отключается разъем от защиты, чем дается сигнал физического отсутствия противоугонки. После этого данные об иммобилайзере стираются из памяти ЭБУ. Вот и все. Но как подобное проделать на практике? Попробуем разобраться.

Запомните, если неправильно или несанкционированно отключить иммобилайзер, это заблокирует работу всего автомобиля. Никуда уехать вы не сможете, придется вызывать буксир, везти автомобиль на автосервис и поручать работу специалистам.

Но выйти из ситуации можно. Для этого разработано два основных метода:

  1. Обрезка проводов;
  2. Перепрограммирование.

Про каждый способ поговорим отдельно:

Обрезка

  1. Найдите блок управления иммобилайзером (обычно за центральной консолью на уровне аудиосистемы).
  2. Нащупайте разъем, снимите его с блока.
  3. На разъеме имеется 20 контактов. Отсчитайте девятый и восемнадцатый провод — отрежьте их. Теперь соедините вместе, сделайте изоляцию.
  4. После удаления устройства, восстановите линию диагностики. Для этого устанавливается перемычка связи между колодкой диагностики и ЭБУ. Отрезание и соединение проводов позволяет восстановить K-Line.
  5. Поставьте разъем обратно.

Перепрограммирование

Это намного дешевле сделать, нежели менять блок управления. Для работы вам потребуется:

  • Паяльник;
  • Компьютер;
  • ПАК-загрузчик программатор.

Последовательность действий следующая:

  1. Снимите, разберите ЭБУ;
  2. Найдите разъем контроллера, подключите к нему ПАК загрузчик, считайте заводскую прошивку. У нее расширение BIN;
  3. Считайте при помощи разъема EEPROM;
  4. Сохраните на компьютере заводскую прошивку;
  5. Закачайте чистую EEPROM в электронный блок управления;
  6. Отключите загрузчик, соберите контроллер и поставьте его на место.

Если у вас модель Bosch М154, ее вскрывают, и вместо штатного чипа ЭБУ устанавливают новый, подготовленный своими руками. После этого на пару секунд необходимо включить зажигание. Если проблемным местом действительно являлась программа, двигатель без проблем заведется благодаря новой микросхеме.

В некоторых ситуациях ПЗУ оказывается запаянной. Варианта два:

  1. Выпаять ее, выполнить чип-тюнинг.
  2. Использовать специальную программу Combiset, которая очищает EEPROM через разъем. Тогда паять микросхему не потребуется.

Сейчас для ВАЗ 2110 выпускают специальные заглушки. С их помощью восстанавливается связь между электронным блоком управления и диагностической колодкой.

Обратите внимание на версию программного обеспечения Combiloader — 2.1.8. Она не только позволит очистить EEPROM, но и сделать это без удаления данных про иммобилайзер. Очистив EEPROM, попробуйте завести двигатель. Если все сработало, иммобилайзер вполне можно подключить обратно.

Скачать программу можно по этой ссылке!

Чтобы он нормально функционировал, вновь пройдите обучение. То есть воспользуйтесь красным ключом-мастером.
