Как самостоятельно снять печку на ВАЗ 2110

Содержание:

  1. Поиск неисправностей
  2. Демонтаж
  3. Нюансы обратной сборки

Отопители на автомобилях ВАЗ 2110 имеют достаточно надежную конструкцию. Но даже она способна преподносить сюрпризы.

Система нагрева используется автоматическая, за счет которой происходит нагрев салона с погрешностью не более 2 градусов от заданного на регуляторе показателе. Если же функции печки нарушились, она больше не способна поддерживать нужную температуру или вовсе не греет салон, тогда не остается ничего другого кроме как снять ее, отыскать причины поломки, а затем заменить или провести ремонтные работы.

Те, кто уже сталкивался с необходимостью ремонта, замены печки согласятся, что самым сложным этапом является именно демонтаж.

Схема устройстваСхема устройства

Поиск неисправностей

При возникновении неполадок с печкой, для начала следует определить, что именно стало причиной отказа отопителя от нормального режима функционирования.

Причина

Ваши действия

Низкий уровень антифриза

Если антифриза в системе становится меньше необходимого, в контуре двигатель-радиатор прекращается циркуляция охлаждающей жидкости. Попробуйте долить, поскольку со временем его становится меньше в бачке. Если это не помогло, ищите причины дальше

Воздушная пробка

Она может образоваться при доливке антифриза в систему. Чтобы устранить пробку, необходимо немного поднять переднюю часть вашего автомобиль и включить мотор на холостых оборотах в течение 10 минут. Если воздух действительно присутствовал в системе, пробка уйдет и останется только долить охлаждающую жидкость

Выключатель

Вентилятор вращается со скоростью, заданной ступенчатым регулятором. Если вы можете включить печку только на максимальных оборотах вентилятора, а в других режимах устройство электродвигателя не работает, тогда наиболее вероятная причина в резисторе печки. Его следует заменить на новый

На максимальной скорости поток слабый

Причиной может послужить система закрытия и открытия заслонки, то есть кран. Но наиболее часто такая неполадка становится результатом загрязнения салонного фильтра. Определить это можно по затхлому запаху сырости. Замените фильтр, и проблема может уйти

Возникла течь

Это наиболее популярный тип поломки, связанный с системой отопления на ВАЗ 2110. Течи могут возникать через печку и кран. Кран — очень уязвимое место десятки и всех моделей ВАЗ. Когда десятку только начали выпускать, кран устанавливался. Затем его убрали из конструкции, а спустя еще некоторое время доработали и вернули

Лужа антифриза в салоне

Если вы заметили лужу из ОЖ под ногами переднего пассажира, а также учуяли неприятный запах, тогда следует проверить радиатор, кран. Плюс обязательно изучите текущее состояние патрубков в местах их крепления хомутами

Патрубки на ВАЗ 2110 имеют ограниченный срок службы. Примерно через 3 года они начнут дубеть, что обязательно приведет к необходимости их замены. Лучше предотвратить утечку, заменив патрубки печки немного ранее положенного срока.

Демонтаж

Теперь поговорим о том, как можно разобрать печку с целью ее замены или ремонта. Процедура разборки потребуется для того, чтобы отыскать источник всех проблем и решить проблему с отказом отопителя. Это особенно важно сделать, если на носу холода и без печки ездить будет очень некомфортно.

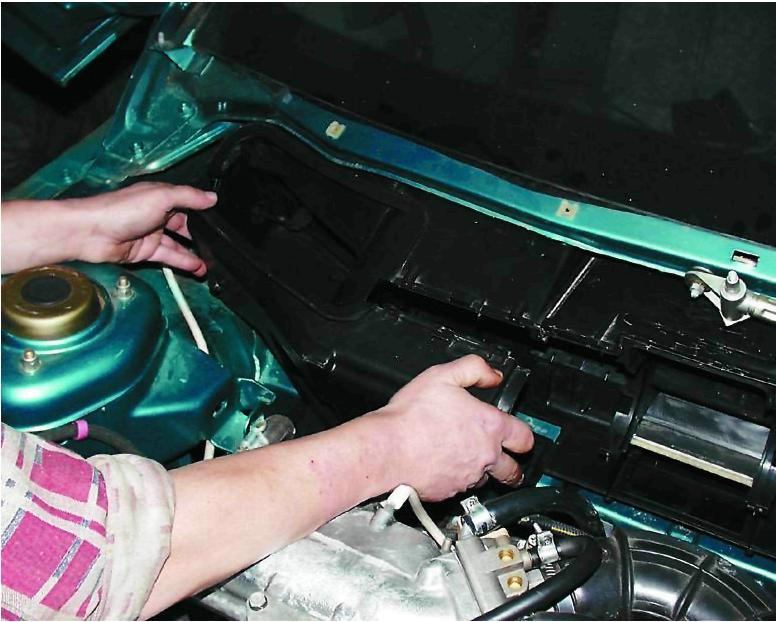

Процесс демонтажаПроцесс демонтажа

Итак, начинаем.

  1. Первым делом отключите минусовую клемму от аккумуляторной батареи. Это первоочередная задача, которая проводится практически при любом вмешательстве в конструкцию автомобиля.
  2. Уберите с рамы лобового стекла облицовку, шумоизоляционную обивку и накладки.
  3. Уберите с моторного щита утеплительный материал.
  4. Далее демонтируется пластиковая накладка, расположенная под лобовым стеклом. Речь идет о так называемом жабо.
  5. Теперь снимается механизм дворников, то есть стеклоочистителей.
  6. Следующий этап — это снятие левой и правой крышки отопителя.
  7. Если резистор — это один из главных подозреваемых, обязательно проверьте состояние данного элемента. Располагается резистор справа, если смотреть на моторный отсек, стоя перед бампером. Крепление осуществляется на винте, потому со снятием особых проблем не возникнет. Единственный нюанс, для замены резистора придется демонтировать вакуумный усилитель.
  8. Фильтр салона расположен слева в проеме, ведущем внутрь автомобиля. Чтобы его снять, никакие инструменты не потребуются. Все выполняется вручную.
  9. Замените фильтр при необходимости. Только учтите, старый и новый образец не взаимозаменяемые, потому приобретайте только такой фильтр, который стоит сейчас.
  10. Чтобы заменить печку, а вместе с ней и кран, обязательно слейте из системы охлаждающую жидкость.

Сливаем ОЖ

  1. Для демонтажа элемента отсоедините два патрубка, зафиксированных хомутами, а также шланг, отвечающий за пароотвод. Проверьте состояние патрубков. Если они повреждены или имеют признаки износа, лучше заменить. В противном случае они вскоре могут стать причиной возникновения течи, а значит всю процедуру демонтажа придется повторить.
  2. Сама печка никак не фиксируется. Она удерживается на своем месте за счет крышки, которая прижата к корпусу отопителя.
  3. Замену радиатора печки, то есть печки, по сути, можно осуществить на алюминиевую или медную. Медный радиатор за счет высоких показателей теплопроводности материала обеспечивает лучший нагрев салона. Алюминиевые аналоги прослужат дольше, они дешевле, но эффективность ниже. Потому выбирайте, что вам важнее.
  4. От крана отсоединяется пара шлангов. Доступ к ним можно получить из салона, если снять бардачок.
  5. Фиксация крана печки осуществляется с помощью пары гаек на 10 миллиметров.
  6. Прежде чем демонтировать кран, обязательно отключите трос привода (электромотора).
  7. Выполняя замену крана, обязательно не забудьте поменять старые резиновые уплотнители на новые элементы. Это расходные материалы, потому после ремонта старые лучше не использовать.

Нюансы обратной сборки

Есть несколько важных моментов, на которые следует обратить особое внимание при демонтаже и замене старой печки на новую.

  • При работе с печкой старого образца, во время обратного монтажа корпуса вентилятора, который изготовлен из пластика, следите за попаданием педали в паз. Если она сядет не плотно, заслонка может не работать должным образом. Это приведет к повторным демонтажным мероприятиям.

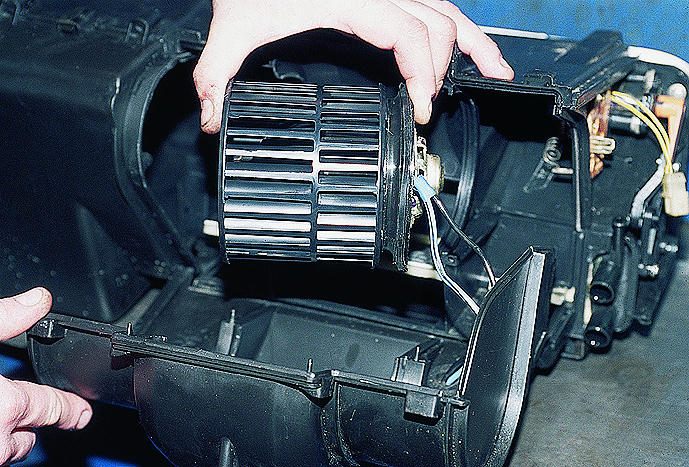

ВентиляторВентилятор

  • При разборке печки образуется достаточно большое количество болтов и крепежных элементов. Убедитесь, что ничего не осталось, все крепления вернулись на свои места. В противном случае элементы могут оказаться недостаточно плотно закрепленными. Как результат, отсутствие тепла в салоне и утечки охлаждающей жидкости.
  • Если есть такая возможность, поменяйте пластиковую заслонку на металлическую. Металлический элемент имеет более продолжительный срок службы, плюс вы минимизируете риск появления заклиниваний.
  • Осуществляя полную замену радиатор, отдайте предпочтение изделию из меди. Хотя они дороже, уровень надежности существенно выше, плюс тепла от такого радиатора вы получите заметно больше. Для жителей северных регионов с суровыми зимами это особенно актуально.
  • Чтобы избежать необходимости повторно осуществлять ремонт, проводить очень сложные демонтажные работы с печкой, настоятельно рекомендуем в процессе демонтажа поменять все используемые на старом оборудовании хомуты и шланги. Резина не долговечна, потому не поленитесь уделить несколько минут этому вопросу.

Настраивайтесь на самостоятельный демонтаж печки заранее, поскольку этот процесс может занять минимум 4 часа. У новичка на это уйдет еще больше. Зато так вы существенно сэкономите на услугах специалистов с СТО. Но самое главное, получите неоценимый опыт в разборке и сборке одного из самых сложных узлов ВАЗ 2110.
