Устройство печки на ВАЗ 2110
Содержание:
Сегодня мы познакомимся с печкой и ее устройством на автомобиле ВАЗ 2110.
Как известно, система отопления оказывает непосредственное влияние на уровень комфорта. Если летом особой потребности в отоплении салона нет, то осенью и зимой представить себе поездки без него проблематично. Теоретически ездить можно, только вот пониженные температуры вряд ли пойдут на пользу вашему здоровью.
Устройство
Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.
Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.
|
Элемент |
Особенности |
|
Электродвигатель |
На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона |
|
Радиатор |
На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран |
|
Заслонки |
В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной |
|
Резистор |
Данный элемент отвечает за скорость обдува салона горячим воздухом |
Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.
Воздуховоды
Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:
- Вентилируют салон через центральные сопла;
- Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
- Еще пара воздуховодов служат для обогрева заднего ряда сидений;
- Система, включающая сразу пять сопел, обогревает ноги;
- Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
- Пара сопел служат для вентиляции.

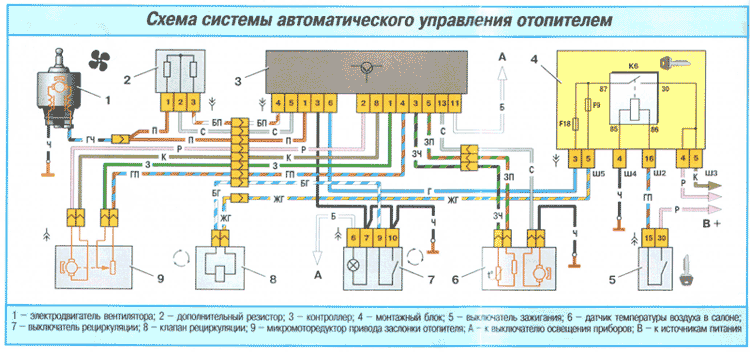

Электронное управление печкой
Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.
- Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
- Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.
Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.
Особенности конструкций
Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.
Но чем отличаются между собой печки нового и старого образца. Попробуем разобраться.
- Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
- Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
- Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.
Ремонт
Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.
Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.
Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.
- На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.
- Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
- Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
- Демонтируйте корпус вашей печки. Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
- После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
- Следующий этап предполагает снятие второй части корпуса.
- Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
- Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.
Обратная сборка
На самом деле обратная сборка узла предполагает только следование в противоположной последовательности операций. Разбирая печку, у вас появляется возможность параллельно проинспектировать другие элементы своего автомобиля, убедиться в их работоспособности.
Единственный нюанс, на который стоит обратить при обратной сборке — это тип печки. Если у вас отопитель старого образца, в этом случае важно уделить внимание паре вопросов.
- Когда на место монтируется пластиковый корпус, проследите за четким попаданием педали в предназначенный для нее паз.
- Проверьте, насколько все узлы плотно прилегают к своим посадочным местам. В противном случае могут возникнуть неприятные последствия, которые вынудят осуществлять демонтаж всего узла заново. А это, как вы уже поняли, процесс не из легких.
Все, теперь остается только вернуть охлаждающую жидкость обратно в систему и надежно затянуть пробку. Протестируйте автомобиль в гаражных условиях, прежде чем выезжать на дороги общественного пользования.
