Принцип установки электроусилителя руля на ВАЗ 2110

Содержание:

  1. История происхождения
  2. Принцип действия
  3. Установка
  4. Можно ли отремонтировать?
  5. Цена вопроса

Наличие электроусилителя на автомобиле ВАЗ 2110 позволяет повысить качество реакции на изменения угла поворота рулевого колеса, улучшить маневренность и управляемость. Практика водителей доказывает, что с электроусилителем они чувствует себя увереннее.

Важное преимущество заключается в том, что при наличии электроусилка приходится прикладывать меньшее усилие, чтобы войти в поворот, сделать манёвр. Это положительно сказывается на состоянии человека при длительных поездках.

Немного истории

Первые электроусилители были выпущены в Японии, известным автопроизводителем Тойота. Произошло это в уже достаточно далеком для нас 1990 году.

Только спустя 12 лет, в 2002 году, отечественные инженеры из Новосибирского университета начали разработку российского электроусилителя. После завершения создания проекта, несколько лет агрегат проходил доработку и испытания на заводе АвтоВАЗ.

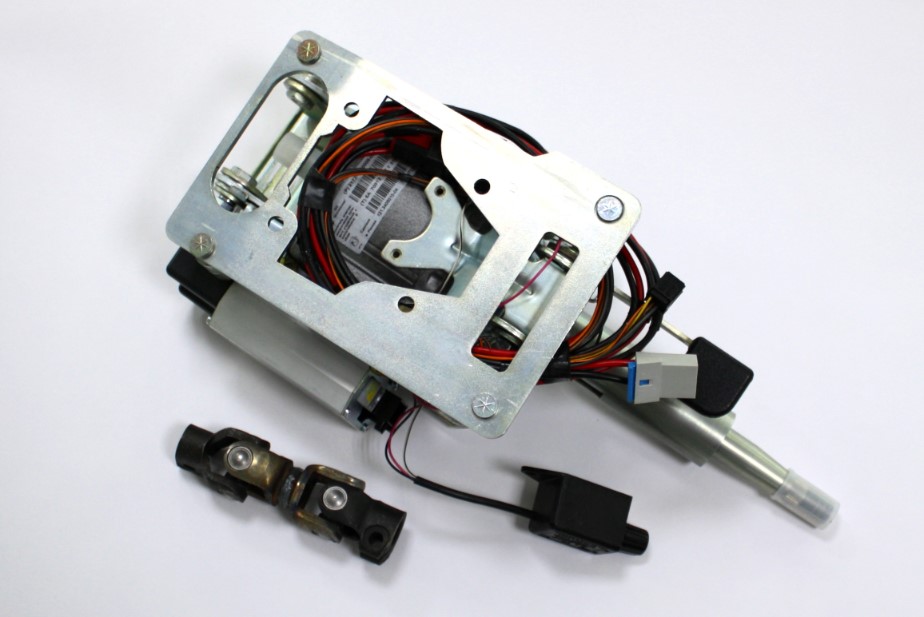

Новое устройствоНовое устройство

Задача инженеров заключалась в том, чтобы создать достойный аналог зарубежным усилителям, обеспечить агрегат необходимыми преимуществами, долговечностью и надежностью. При этом, в отличие от импортных аналогов, наши электроусилители стоили значительно дешевле.

Сегодня данные устройства выпускает Бердский электромеханический завод, расположенный на территории России и являющийся дочерней компанией АвтоВАЗа.

Основные преимущества первого ЭУ

Электроусилок не был бы столь востребован и популярен без очевидных преимуществ, которые он принес вместе со своим появлением. К сильным сторонам этой системы рулевого управления относят:

  • Узел функционирует даже при отключенном силовом агрегате;
  • Агрегат позволяет частично экономить топливо, что положительно сказывается на расходе горючего;
  • Управляемость улучшается во всех компонентах;
  • Надежность маневров на самом высоком уровне;
  • Отличные показатели безопасности при регулярной эксплуатации.

Принцип действия

Электромеханический усилитель служит для сокращения усилий, совершаемых водителем. Плюс устройство позволяет активно возвращать колеса и руль в исходное положение после совершения маневра. То есть ЭУ быстрее возвращает автомобиль в прямолинейное движение, что положительно сказывается на безопасности.

ЭУ — это модульная конструкция, встроенная в рулевую колонку. Сам модуль включает в себя два основных компонента:

  • Электроагрегат синхронного характера;
  • Контроллер.

Для владельцев ВАЗ 2110 актуально устанавливать такую систему в том случае, если они хотят использовать широкие колеса, отличающиеся от заводских на несколько размеров. Да и вообще, если хотите ощутить реальный комфорт и получать удовольствие от вождения, а не из последних сил крутить баранку, ставьте электроусилок. Он будет реагировать даже на малейшие прикосновения.

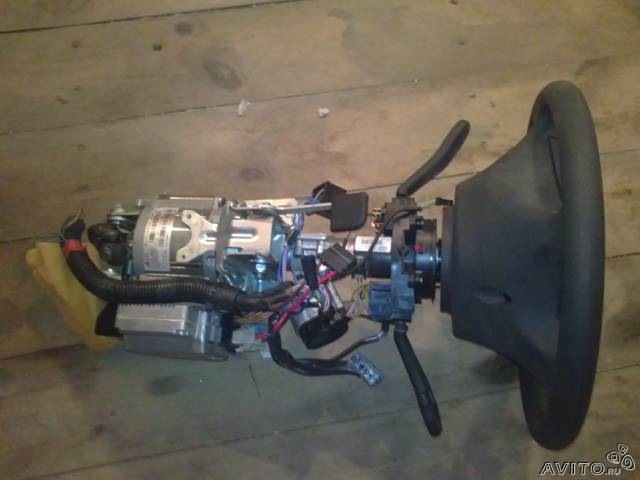

В сборе с рулемВ сборе с рулем

Хотя это противоречит правилам, но все же теперь вам не придется двумя руками держаться за рулевой обод. Автомобиль станет более чем послушным и управляемым при движениях одной рукой.

Многочисленные испытания показали, что машины с ЭУ являются более безопасными на дорогах.

Технические параметры

При установке ЭУ на свой ВАЗ 2110, важно учесть его технические характеристики. Узел имеет определенные требования на этот счет. Потому для «десятки» следует выбирать устройство, соответствующее указанным в таблице параметрам.



Параметр

Показатель

Максимальная компенсация момента

35 Нм

Потребляемое количество тока (при Ммах 35 Нм и скорости вращения руля на 360 градусов за 1 сек)

50 А

Диапазон рабочих температур

от -40 до +85 градусов по Цельсию

Масса агрегата

9,5 килограмма

Мотор с электронным управлением

Индукторный реактивный

Направление вращения

Реверсивное

Количество фаз

3

Червячный редуктор

С тремя заходами

Червячный вал

Изготовленный из стали 40Х

Червячное колесо

Изготовлено из углепласта марки УПА 6/30-2

Ознакомившись с указанными параметрами, вы сможете подобрать соответствующий вашему автомобилю электроусилитель. Не забывайте, что это электрический узел, потому работать с ним следует очень аккуратно.

Преимущества установки

Если вы решите поставить на свой ВАЗ 2110 современный электроусилитель, вам необходимо заранее узнать, какие преимущества вы от подобной манипуляции получите. Это сможет еще больше убедить вас в правильности решения.

  1. Установка не требует наличия большого опыта, знаний. Выполняется своими руками за несколько часов работы.
  2. Для работы агрегата требуется небольшое количество электричества. Это никак не скажется негативно на состоянии аккумулятора или прочих узлов автомобиля.
  3. ЭУ не имеет негативных воздействий на экологичность выхлопа.
  4. Положительно влияет на параметрические показатели.
  5. Не требует сложного и регулярного ухода в процессе эксплуатации. Установил и наслаждаешься комфортом.
  6. При низкотемпературных условиях электроусилитель работает лучше гидроусилителя.

Некоторые считают, что работа электроусилителя немного слабее по сравнению с гидроусилителем. Но на практике и на наших дорогах вы этого не почувствуете. Потому этот единственный недостаток более чем спорный.

Подготовка к монтажу

Увы, далеко не на каждой «десятке» имеется родной электроусилитель. Но это не проблема, поскольку агрегат вполне можно установить своими руками. Работа не очень сложная, потому если действовать по инструкции, вы все сами отлично сделаете.

Основное преимущество самостоятельного монтажа — внушительная экономия денежных средств. Сам агрегат стоит дорого, а установка на СТО обойдется почти в такую же сумму.

На этапе подготовки вам следует заранее приобрести и подготовить инструменты и материалы:

  • Новый электроусилитель;
  • Пластина;
  • Набор проводки;
  • Промвал;
  • Кожух и рулевое колесо;
  • Набор разных отверток;
  • Сверла;
  • Линейка.

Поскольку мы говорим про электрическое устройство, всевозможные масла и смазки здесь не потребуются.

Монтаж

Когда все готово, и вы настроились на работу, можно приступать к установке ЭУ.

  1. Извлеките штатную клемму из колодки и вставьте ее в колодку на жгуте.
  2. Теперь свободную клемму, которая отходит от жгута, ставится на место штатного привода, примыкающего к колодке. Это позволит пропустить штатный провод между двумя жгутами. Идущий от колодок провод имеет номинал 50 Ампер.
  3. Далее отсоединяем кожух вала, а затем демонтируем замок зажигания. Обязательно отделите переключатели. Данный этап проводится аккуратно и медленно, чтобы кожух не потрескался.

  1. Открутите крепежный болт рулевой рейки и демонтируйте ее.
  2. Замерьте промвал в длину. Если потребуется, воспользуйтесь пластиной для подгонки. Рекомендуем записывать полученные параметры.
  3. На освобожденный участок теперь необходимо установить электроусилитель.
  4. Подберите вал нужного размера, поскольку он не сможет налезть на рулевую рейку. Для подгонки вала вам потребуется пластина и переточка под вал от Приоры. Кстати, при установке ЭУ отлично подходят элементы именно от модели Приора. Возьмите это на заметку.

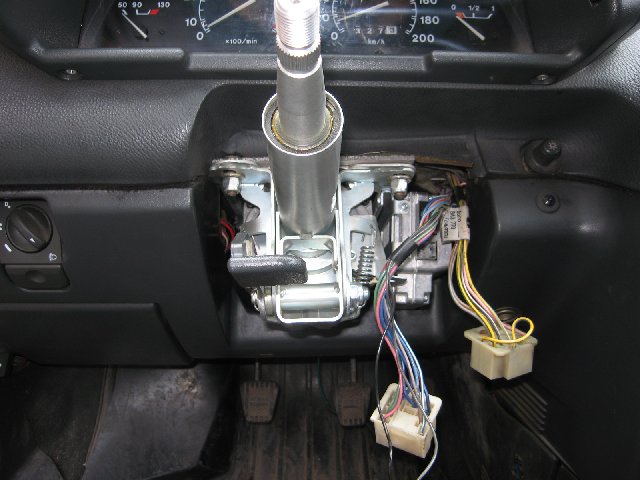

Разборка узлаРазборка узла

  1. После подгонки пластины сделайте сверление большего углубления, нежели есть сейчас. Вал — это полая конструкция, потому любое сверло по металлу легко справится с поставленной задачей.
  2. Пластину ставят на усилитель и проверяют полученный показатель глубины. Если все подошло, зажмите конструкцию небольшим болтом.
  3. Верните все переключатели на свои места и приступайте к работе с проводкой.
  4. Из салона требуется вывести два провода, идущих непосредственно к аккумуляторной батарее. Делается это через левое крыло.
  5. Демонтируйте бачок с омывательной жидкостью, и возьмите кусок проволоки. Она потребуется для того, чтобы закрепить выведенные к аккумулятору провода. Их крепят к концу противоположного, проводят и протягивают сразу обоих.
  6. Снимите приборную панель и извлеките колодку, окрашенную в красный цвет. Аккуратно затяните проводку в подпанельное пространство.
  7. Теперь извлекает из красной коробки оранжевый проводок.

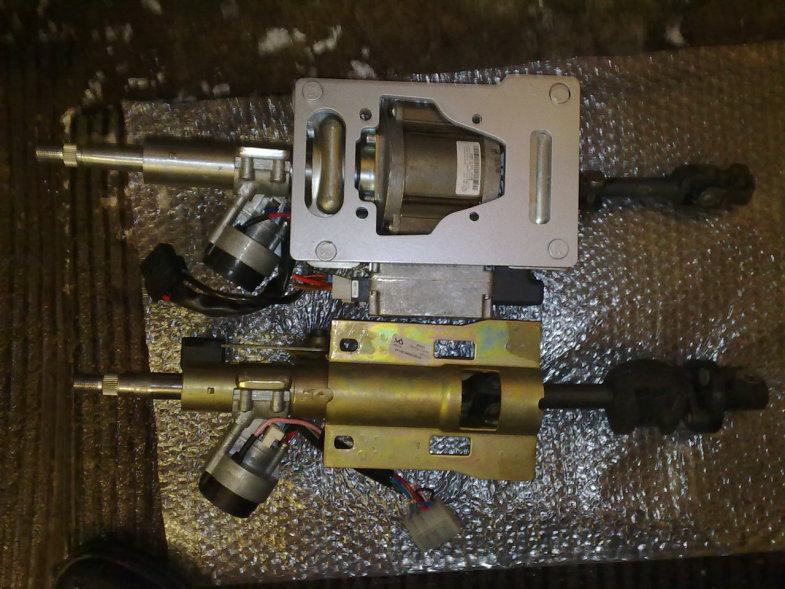

Наглядный усилокНаглядный усилок

  1. К этому проводку фиксируется красная колодка и объединяется с проводкой от вашего электроусилителя. Не забудьте конец проводки с «голой» клеммой от усилителя уложить на освободившийся штатный провод, расположенный в красной колодке.
  2. Аналогичным образом выполняют операцию с серой проводкой, которая также расположена в красной колодке. Ее протягивают на штатное место и крепят клеммами.
  3. Далее двигаемся к аккумуляторной батарее, надежно фиксируем черный минусовой провод на проводе розового цвета — плюсовом.
  4. Остается объединить всю проводку от ЭУ и запустить ее.
  5. На этом установка практически завершена. Вам следует обязательно собрать все компоненты, вернуть узлы в исходное положение — переключатели, кожух, рулевое колесо и пр.

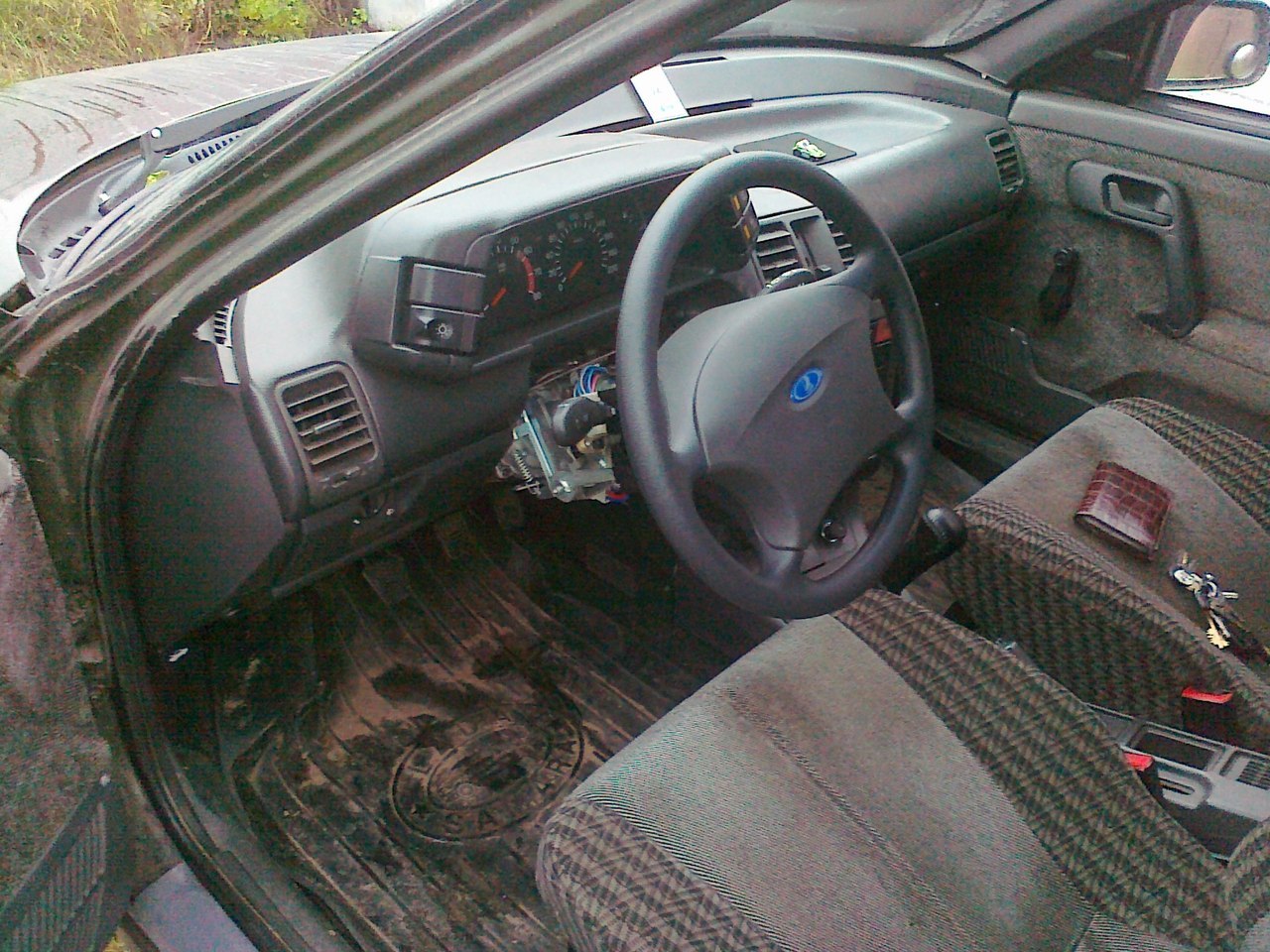

Работа с проводкойРабота с проводкой

Подгоняем ЭУ

Если вы не имеете опыта в подобной работе, вам обязательно потребуется провести подгонку электроусилителя после завершения работ по установке.

Подгонка включает в себя следующие мероприятия:

  • Выравнивание руля;
  • Устранение всех образовавшихся между деталями щелей;
  • Уменьшение длины питающего кабеля;
  • Проверка установки светодиодных датчиков диагностики ЭУ;
  • Замена изношенных или поврежденных элементов при необходимости и наличии таковых.

ПодгонкаПодгонка

Завершив работу, сядьте за руль, внимательно осмотрите фронт проделанных операций. Заведите машину, проверьте новый руль в действии. Обязательно приведите панель и руль в порядок, очистите поверхности. После этого можно приступать к непосредственной эксплуатации.

Возможен ли ремонт

Согласно заводу-изготовителю, то есть компании АвтоВАЗ, электроусилитель не поддается ремонту, а только полной замене в сборе.

Вообще отремонтировать электроусилитель можно, только в этом случае все риски хозяин автомобиля берет на себя. Настоятельно рекомендуем избегать самостоятельного ремонта, иначе допущенные ошибки могут привести к серьезным негативным последствиям.

Цена вопроса

Желая установить ЭУ на ВАЗ 2110, многих автовладельцев интересует, во сколько обойдется им установка.



Сказать точные цены подобных услуг на автосервисах мы не можем, поскольку у каждого СТО своя ценовая политика. Если же вы планируете выполнить установку своими руками, тогда предлагаем ознакомиться с примерным прайсом на все то, что вам потребуется в процессе работы.





Компонент

Стоимость

Новый электроусилитель

13-18 тысяч рублей

Подержанный электроусилитель

2-6 тысячи рублей

Рулевой вал

примерно 1 тысяча рублей

Кронштейны

примерно 1тысяча рублей

Жгут проводов для подключения

1,5 тысячи рублей

Имитация электродатчика скорости (необходима для карбюраторных «десяток»)

около 1,6 тысячи рублей

Очевидно, что наличие электроусилителя дает множество преимуществ владельцам ВАЗ 2110, как и любой другой модели авто. Но не рискуйте устанавливать агрегат своими руками, если даже малейший опыт и понятия о работе с проводкой у вас отсутствуют. В этом случае лучше переплатить, но доверить установку специалистам.
