Как поменять рулевые наконечники на ВАЗ 2109

Содержание:

  1. Признаки неисправности
  2. Причины
  3. Проверка состояния
  4. Замена

В поломке рулевых наконечников нет совершенно ничего приятного. Потому при обнаружении подобной неисправности необходимо предпринять незамедлительные действия для их устранения.

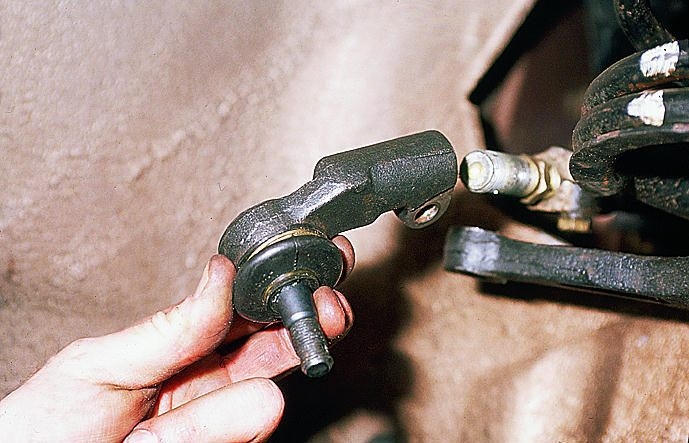

Внешний вид элементовВнешний вид элементов

Важно заметить, что наконечники рулевых тяг у ВАЗ 2109 во многом похожи на конструкции других представителей модельного ряда АвтоВАЗ. Но если сравнивать, к примеру, с ВАЗ 2110, где наконечник наворачивается на тягу, то у ВАЗ 2109 наоборот — наконечник вкручивается внутрь тяги, то есть имеет внутреннюю резьбу.

Признаки неисправности

Обнаружив первичные признаки поломки рулевых концевиков тяг, вы сможете окончательно решать для себя, что медлить более — опасно для вас и окружающих участников дорожного движения.

К признакам неисправности данного узла относят:

  • При поворотах руля заметно увеличивается люфт;
  • Наблюдается постоянный стук, идущий от передней части автомобиля;
  • Машина достаточно плохо держится на дороге, даже если она идеально ровная;
  • Пыльники тяг разрываются. Это ведет к еще большей скорости износа элемента.

Оценка состоянияОценка состояния

Причины

Есть три основные причины, которые приводят к необходимости проведения такого мероприятия как замена рулевых наконечников.

Причина

Особенности

Естественный износ

Время никого не щадит, потому по мере завершения эксплуатационного срока, разбавленного далеко не идеальными дорожными условиями, наконечник изнашивается. Он постоянно вращается, а износ вращающихся, подвижных элементов вполне естественный. Потому когда вы знаете, что эксплуатационный период ваших старых наконечников подходит к концу, рекомендуем более пристально за ними следить. Отказать они могут в любой момент

Порванный пыльник

Точно как в случае с шаровой опорой, наконечники рулевых тяг у отечественных девяток заключены в защитный пыльник. Во время эксплуатации этот защитный кожух не редко рвется, что приводит порой к достаточно печальным последствиям. К примеру, если внутрь пыльника попадет грязь, пыль, мусор, это спровоцирует еще более быстрый износ деталей. А потому наконечники точно не проживут весь положенный срок жизни

Недостаточно количество смазывающего материала

К чему приводит трение, когда отсутствует смазка? Правильно, ни к чему хорошему. Потому если наконечники имели небольшое количество смазки, очень скоро она израсходуется и уже не сможет выполнять свои функции. Как результат, элементы рулевой системы изнашиваются и требуют срочной замены

Как ни крути, но при любых обстоятельствах замена концевиков рулевых тяг — дело времени. Чтобы продлить это время между заменами, приобретайте только качественные изделия.

Проверка состояния

Чтобы удостовериться, что все озвученные признаки вызваны именно наконечниками, этот факт следует проверить.

Многие спешат с выводами, сваливая вину на наконечники тяг. На самом деле те же признаки поломки могут свидетельствовать неисправности рулевой рейки. Порой, подтянув или отремонтировав ее, все возвращается на свои места, а наконечники оказываются в еще вполне пригодном для эксплуатации состоянии.

Итак, давайте проверим, действительно ли во всем виноваты наконечники. Для этого:

  • Загоните автомобиль на эстакаду или установите на смотровой яме;
  • Включите ручной тормоз, установите противокаты под колеса. Меры безопасности еще никто не отменял;
  • Заходите под автомобиль и беритесь руками за рулевую тягу. Ее нужно с достаточно внушительным усилием подергать вверх и вниз;
  • Если элемент действительно износился, определить это можно невооруженным глазом, поскольку люфт в шарнире будет существенный;
  • Не забудьте такую же операцию провести со вторым концевиком рулевых тяг.

Меняя наконечники тяг, приобретайте сразу пару. Оставлять в работе один новый и один старый элемент — большая ошибка, которая может привести к самым непредсказуемым последствиям.

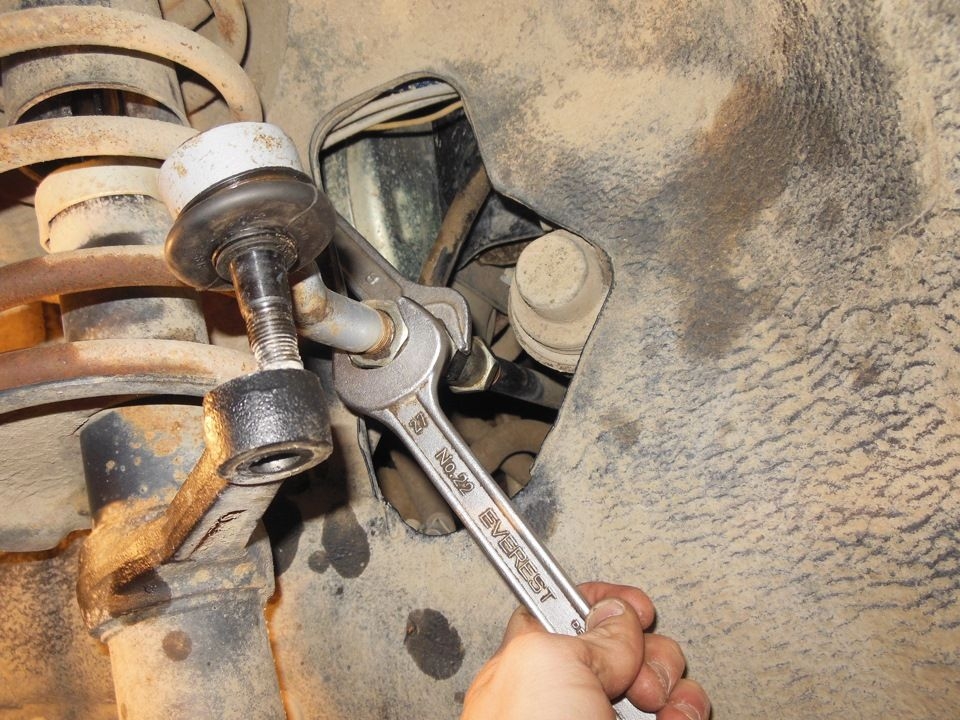

Гайки – они повсюдуГайки – они повсюду

Замена

Что ж, теперь приступаем непосредственно к процедуре замены. Сложной работу не назовешь, но без определенного набора инструментов добиться желаемого результата вы не сможете.

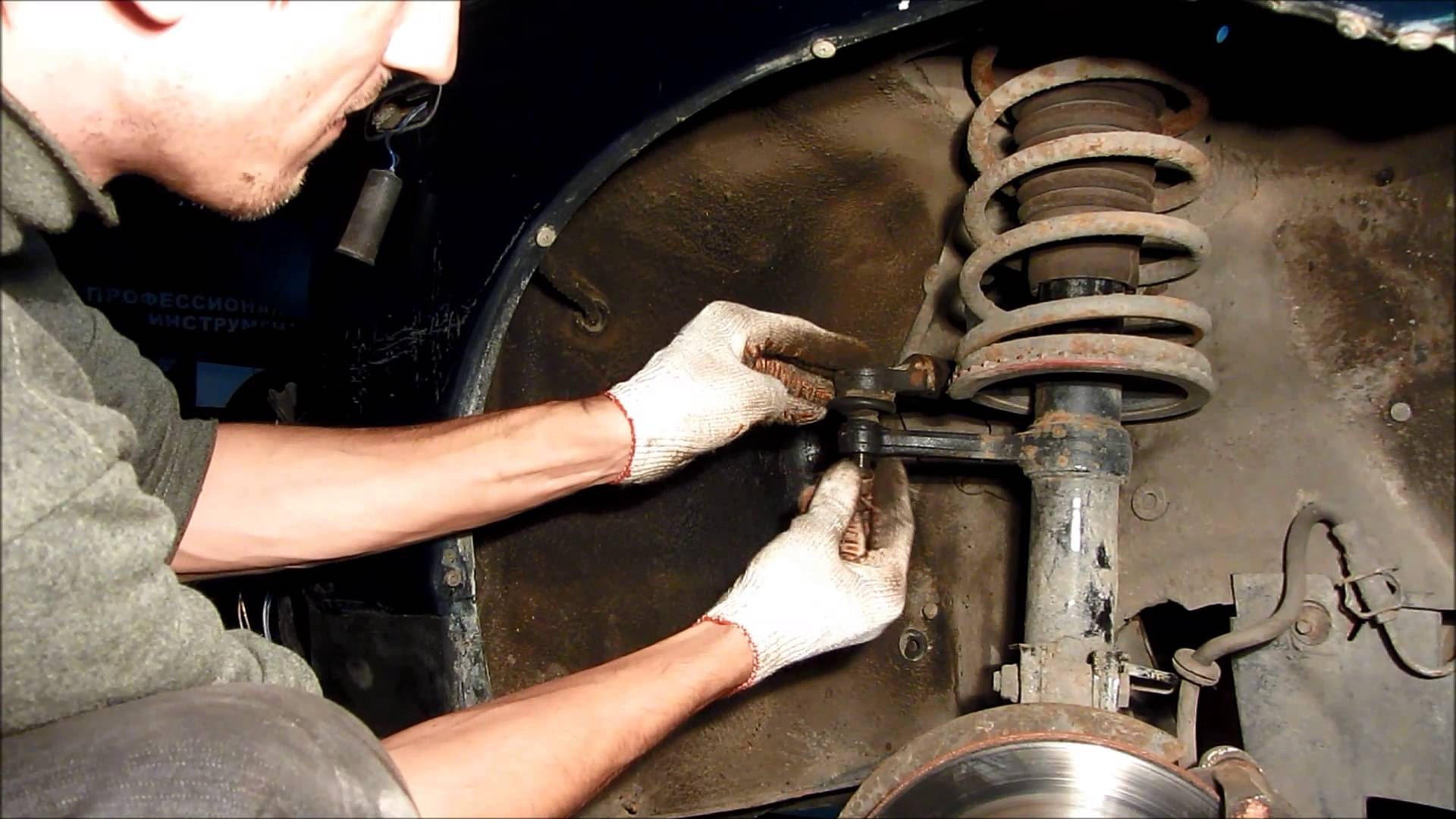

Когда нет специального съемникаКогда нет специального съемника

Потому на вооружении у вас должны быть:

  • Надежный домкрат;
  • Баллонный ключ;
  • Пассатижи;
  • Накидные ключи головки или рожковые ключи (лучше первый вариант);
  • Съемник для наконечников рулевых тяг;
  • Всемогущее средство для удаления ржавчины WD40;
  • Молоток;
  • Щетка для работы по металлу.

Процесс заменыПроцесс замены

Все готово? Начинаем.

  1. Поставьте машину на эстакаду или смотровую яму, установите под колеса противокаты, включите ручник и передачу. Безопасность превыше всего.
  2. С помощью баллонного ключа или соответствующей головки с длинным воротком открутите колесные болты, но до конца откручивать их не надо.
  3. Установите должным образом домкрат, поднимите автомобиль, оторвав колеса от земли. Для увеличения надежности и устойчивости, под машину лучше подставить что-то вроде кирпичей, пня или другой подобной опоры. Наличия одного домкрата мало, это очень опасно.
  4. Теперь можете до конца открутить болты, и снять колеса.
  5. Выверните руль в сторону до упора, что позволит обеспечить вам достаточно комфортный доступ к месту работы.
  6. С помощью щетки по металла зачистите резьбу наконечника, после чего обязательно обработайте участок с помощью борца со ржавчиной — WD40. Обработать следует обе резьбы — резьбу, куда вкручивается наконечник в тягу и резьбу на пальце.
  7. Подождите некоторое время, пока средство вступит в реакцию. После этого берите плоскогубцы или пассатижи, с помощью которых нужно расшплинтовать соединение наконечника рулевой тяги.
  8. Накидным ключом открутите крепежные гайки поврежденного, вышедшего из строя наконечника. Если при откручивании возникают проблемы, крепеж не хочет отходить, еще раз обработайте вэдэшкой, подождите и повторите попытку. Возьмите больший рычаг, что упростит выполнение задачи.
  9. Демонтировав гайку, необходимо извлечь палец наконечника из стойки. Тут вам пригодится съемник для рулевых наконечников. Его можно приобрести или одолжить у знакомых. Но у многих такого съемника нет. Потому умельцы нашли выход из такой ситуации.
  10. Вам для снятия потребуется молоток, физическая сила и монтировка.
  11. Накрутите на палец наконечника рулевой тяги гайку таким образом, чтобы палец при этом не выглядывал.
  12. Монтировкой упритесь в выступ стойки и начинайте поддевать тягу в направлении вверх.
  13. Точными прямыми ударами при помощи молотка начинайте выбивать наконечник вверх. Удары наносятся по месту соединения.
  14. При таком кустарном методе демонтажа самым главным является ваша точность при нанесении ударов. Бейте максимально точно, чтобы не повредить прочие компоненты подвески своего ВАЗ 2109.
  15. Когда палец наконец-то демонтирован, можно приступать к дальнейшим этапам.
  16. Выкрутите рычаг из рулевой тяги. Но перед этим обязательно сделайте замер расстояния вкрученности наконечника. Так вы сможете более точно установить новый элемент по углам развал схождения.
  17. Замер расстояния зачастую делают на глаз, опираясь на следы от старого наконечника. Нанесите метку или же просто воспользуйтесь линейкой, рулеткой.
  18. Выкрутите ваш поврежденный наконечник из тяги. Тут уже можно все сделать вручную.

Не сложно, но долгоНе сложно, но долго

В процессе замены наконечников рулевых тяг многие расслабляются после того, как демонтировали старые элементы. На самом деле обратная сборка — не менее ответственный этап ремонта, от которого во многом зависит общий результат.

Обратная сборка

Чтобы собрать узел грамотно и правильно, следуйте инструкции.

  • На новенький наконечник нанесите метку расстояния, на которое потребуется вкрутить элемент подвески;
  • Проверьте, достаточно ли смазки на устройстве. Зачастую производитель добавляет небольшое количество, которого будет мало для нормальной, продолжительной работы узла. Потому обязательно добавьте качественной смазки;
  • Вкрутите наконечник внутрь рулевой тяги на установленное расстояние согласно меткам;
  • Вставьте палец концевика в отверстие амортизаторной стойки;
  • Закрутите крепежную гайку рулевика;
  • Установите на место шплинт. Если старый износился, лучше его заменить;
  • Наденьте колесо, затяните болты, опустите автомобиль на землю.

Зачастую, с целью сэкономить деньги, многие меняют только один наконечник, поскольку второй еще пригоден к эксплуатации. Но такая экономия мнимая. На практике правильнее и выгоднее заменить сразу оба элемента.

Завершив процедуру замены на двух колесах, затяните болты, пока машина подвешена на домкрате, опустите автомобиль и дотяните крепежные колесные болты окончательно. Будем надеяться, что вы купили качественные детали и вас не скоро побеспокоят рулевые наконечники.
