Замена датчика скорости на ВАЗ 2109 (инжектор)

Содержание:

  1. Как он работает
  2. Признаки поломки
  3. Замена

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

Внешний вид устройстваВнешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.

Расположение ДСРасположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

  • Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
  • Холостой ход ведет себя нестабильно;
  • Растет расход бензина;
  • Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

  1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
  2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
  3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки

Ваши действия

Способ первый

  • Снимите датчик;
  • Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
  • Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
  • На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
  • Одновременно с этим проверяйте, как меняется напряжение;
  • При росте скорости частота импульсов и напряжение должны увеличиваться

Способ второй

  • Здесь вам не придется демонтировать устройство;
  • Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
  • Вращайте руками колесо и следите за показаниями мультиметра;
  • Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

Способ третий

  • Данный метод проверки не требует использования мультиметра;
  • Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
  • Отключите импульсный провод от ДС;
  • Включите зажигание и контрольной лампой найдите плюс и минус;
  • Вывешивайте одно из передних колес с помощью домкрата;
  • Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
  • Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
  • Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

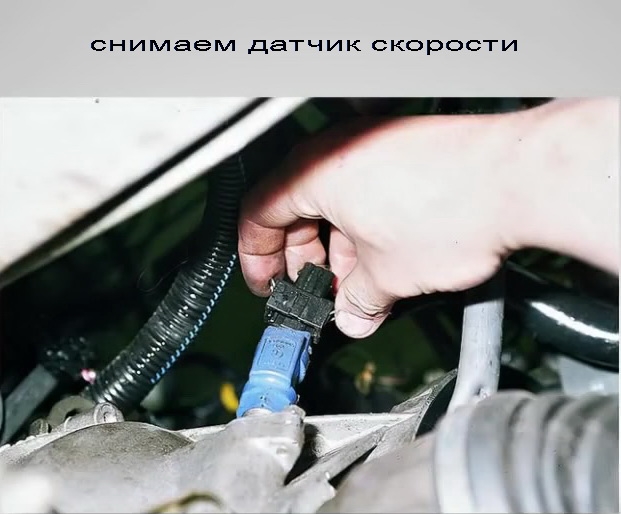

Снятие устройства

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.

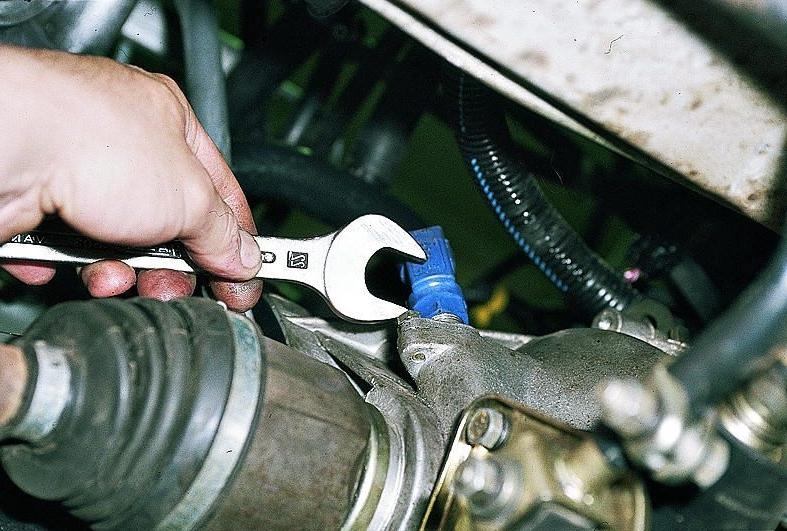

Снимаем и меняемСнимаем и меняем

Устанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

  1. Возьмите пару ключей на 21 и 10.
  2. Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.
  3. Отключите разъем, идущий на датчик скорости.
  4. Открутите сам датчик. В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.
  5. Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.
  6. Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.
  7. Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.

 Добрались до ДС Добрались до ДС

Обязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.

Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час.
