Схема и устройство передней подвески на ВАЗ 2109

Содержание:

  1. Схема
  2. Особенности устройства

Чтобы научиться самостоятельно ремонтировать или проводить профилактические мероприятия с автомобилем, первым делом автовладельцу следует изучить его конструкцию. Сегодня поговорим про переднюю подвеску отечественного авто ВАЗ 2109.

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

Схема узлаСхема узла

Номер элемента

Чем является

1.

Верхняя опора амортизатора

2.

Опорная чашка пружины (верхняя)

3.

Буфер хода сжатия с защитным кожухом

4.

Опора буфера сжатия

5.

Пружина

6.

Опорная чашка пружины (нижняя)

7.

Шарнир рулевой тяги (шаровой)

8.

Поворотный рычаг

9.

Стойка (амортизатор)

10.

Шайба эксцентриковая

11.

Регулировочный болт

12.

Кронштейн амортизатора

13.

Поворотный кулак

14.

Защитный кожух тормозного диска

15.

Тормозной диск

16.

Стопорные кольца

17.

Колпачок ступицы

18.

Шлицевой хвостовик корпуса шарнира привода колеса (наружного)

19.

Направляющий штифт

20.

Подшипник ступицы

21.

Шаровой шарнир рычага подвески

22.

Рычаг подвески

23.

Регулировочная шайба

24.

Амортизатор (стойка) стабилизатора поперечной устойчивости

25.

Штанга стабилизатора поперечной устойчивости

26.

Подушка штанги

27.

Кронштейн фиксации штанги

28.

Кронштейн кузова для фиксации рычага подвески

29.

Растяжка рычага

30.

Кронштейн фиксации растяжки

31.

Втулка шарнира рычага подвески (резиновая)

32.

Втулка шарнира рычага подвески (распорная)

33.

Шток амортизатора

34.

Корпус верхней опоры стойки (наружный)

35.

Корпус верхней опоры амортизатора (внутренний)

36.

Опорный подшипник

37.

Резиновый компонент верхней опоры

38.

Ограничитель хода для верхней опоры амортизатора

39.

Защитный колпак верхней опоры амортизатора

40.

Втулка переднего шарнира растяжки

41.

Подушка переднего шарнира растяжки

42.

Шайбы

43.

Шарнир стойки стабилизатора

44.

Задний шарнир растяжки

45.

Корпус шарнира (шарового)

46.

Подшипник шарнира (шарового)

47.

Шаровой палец

48.

Защитный чехол пальца шарового

Вид снизуВид снизу

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

Особенности устройства

  1. Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
  2. Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
  3. Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

РычагиРычаги

  1. Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
  2. В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
  3. Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.

  1. Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.

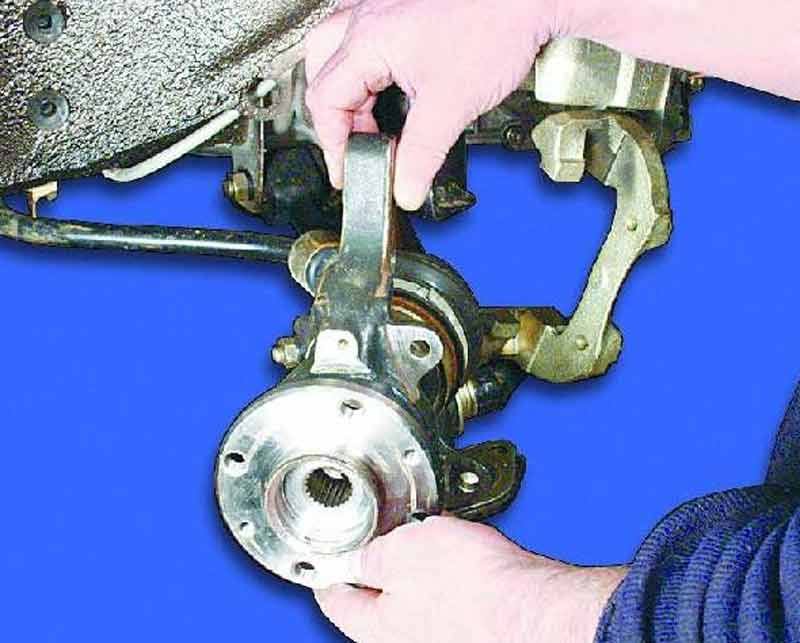

  2. В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
  3. К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
  4. Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Телескопическая стойкаТелескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.
