Рулевой механизм ВАЗ 2107

Содержание:

  1. Устройство механизма
  2. Ремонт и обслуживание

Автомобили ВАЗ, которые относятся к классическим моделям, отличаются приятной надежностью. Это относится и к рулевому механизму.

Он устроен достаточно сложно, однако его конструкция позволяет маневрировать и обеспечивать надежное управление автомобилем даже с самых сложных дорожных условиях.

Процесс модернизации привел к тому, что был установлен составной вал и травмобезопасная колонка. За счет размера рулевого колеса, водитель без проблем совершает необходимые маневры. От упора до упора для полного поворота руля требует 3,5 оборота. Усилие от рулевой колонки передается на привод по средствам составного вала.

Рулевой механизм ВАЗ 2107

Актуальный рулевой механизм на ВАЗ 2107, продукте Волжской автомобильной компании, достаточно информативен, не позволяет водителю утомляться при длительных поездках. Имеются определенные трудности при поворотах на стоянке, однако как только начинается движение автомобиля, сопротивление слабеет, поворачивать руль становится проще.

Есть еще один нюанс — при исправном механизме рулевого управления наблюдается небольшой люфт. Но его предельное значение соответствует правилам дорожного движения. Это обусловлено тем, что имеются рулевые тяги на ВАЗ 2107 и внушительное количество элементов в редукторе.

Вообще же рулевое управление семерки можно считать надежным.

Устройство механизма

Схема рулевого механизма ВАЗ 2107

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

  • Механизм, который передает усилие водителя на исполнительные составляющие;
  • Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

  • Составного вала с карданной передачей;
  • Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
  • Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

  • Сошка;
  • Маятниковый рычаг;
  • Поворотные рычаги;
  • Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Наружные тяги включают в себя две части, что позволяет менять их размер, регулируя угол схождения.

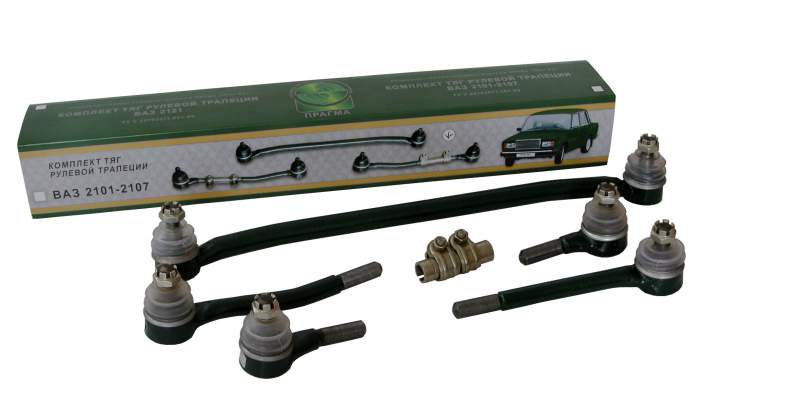

Комплект рулевых тяг/наконечников для ВАЗ 2107Комплект рулевых тяг/наконечников для ВАЗ 2107

Принцип действия рулевого механизма выглядит так:

  1. Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
  2. По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
  3. Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
  4. Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
  5. От этого, в свою очередь, поворачивается вторичный вал;
  6. Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
  7. Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизмаДетали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

ДеталиДетали

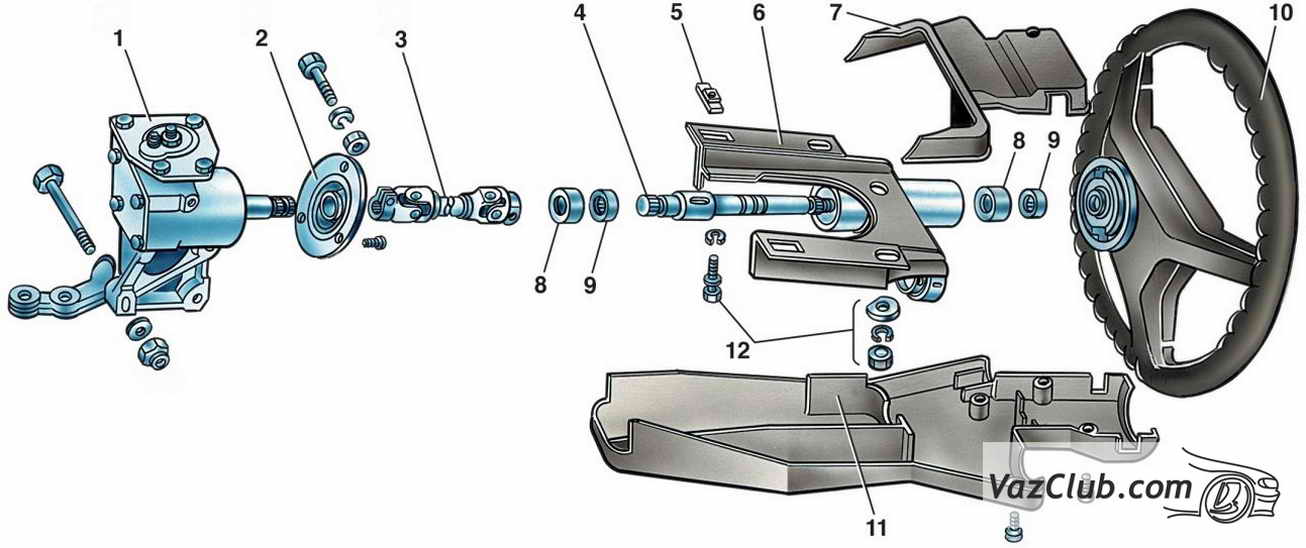

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

  1. При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль. Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
  2. Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
  3. Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

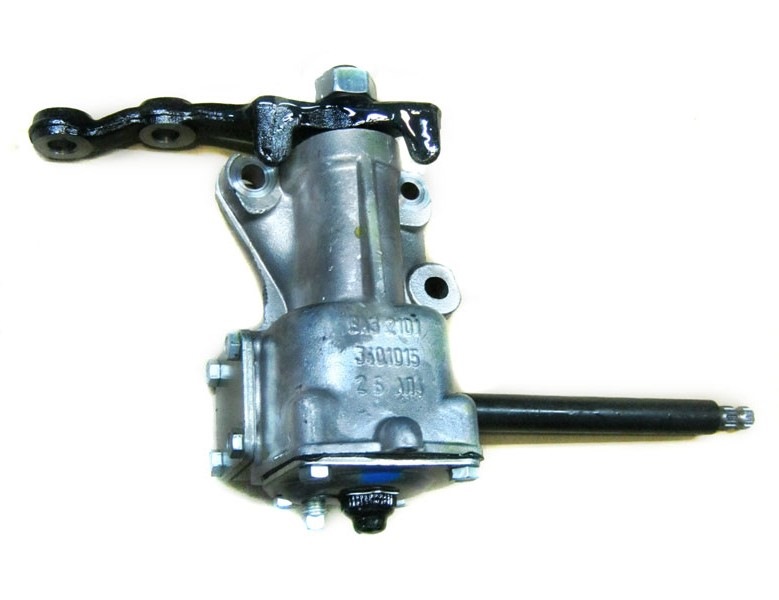

Фото редуктара рулевого механизма ВАЗ 2107Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Поняли из чего состоит рулевой механизм "семёрки" ?
