Как проверить и почистить датчик массового расхода воздуха на ВАЗ 2114

Содержание:

  1. Функции ДМРВ
  2. Оптимальный расход воздуха
  3. Причины поломки
  4. Признаки поломки
  5. Поверка
  6. Чистка

ДМРВ, то есть датчик массового расхода воздуха, служит для обеспечения эффективной работы силового агрегата, вне зависимости от режима его функционирования.

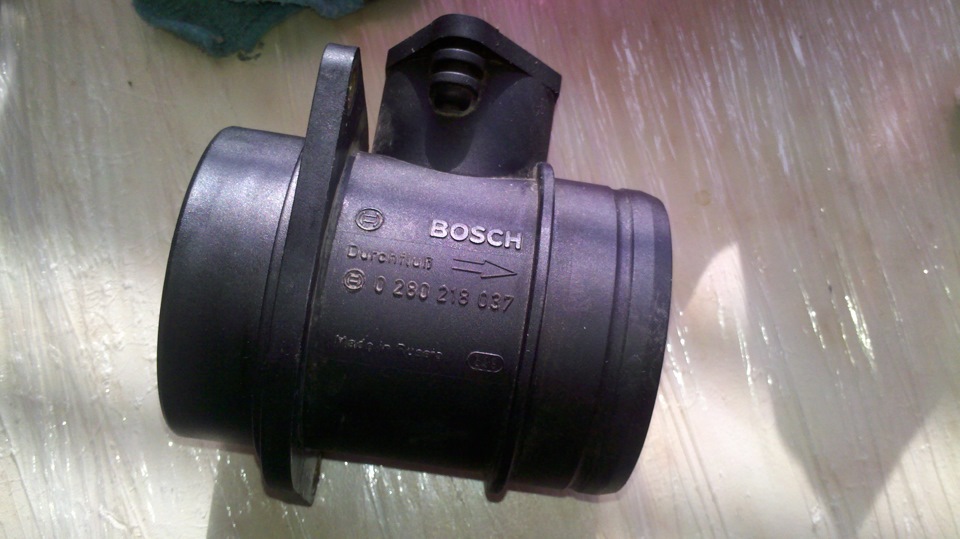

Внешний вид устройстваВнешний вид устройства

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

  • Время реакции;
  • Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Нельзя допускать отклонения датчика более чем на 2-4 килограмма, поскольку при таких обстоятельствах работа движка окажется очень капризной и непредсказуемой.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

  1. Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
  2. Машина начинает медленнее разгоняться, динамика ощутимо страдает;
  3. При переключениях передачи двигатель выключается;
  4. Падает мощность;
  5. Повышается расход топлива;
  6. При горячем двигателе мотор с трудом заводится;
  7. На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

  • Отсутствии подключения датчика;
  • Обрывах в цепи;
  • Окислении и обрыве массы в цепи;
  • Сбое в работе электронного блока управления мотором;
  • Замыкании или обрыве сигнальных проводов;
  • Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

Проверка

Есть несколько способов проверки работоспособности датчика расхода. Но для начала вам нужно определить, где искомый объект располагается.

А находится наш герой в подкапотном пространстве. Отыщите там патрубок от воздушного фильтра. Именно на нем находится ДМРВ, который следит за потоком воздуха, проходящим через фильтр. Его замена выполняется просто — достаточно демонтировать устройство, сняв его с крепежей, и поставив на место новое.

Теперь что касается проверки.

  1. Отключите датчик путем отсоединения от разъема колодки с проводками. Нажмите на фиксатор снизу, и все у вас получится. Теперь запускайте мотор, и поднимайте обороты минимум до 1500 оборотов. Отключив датчик, авто воспримет этот как аварийное состояние, потому приготовление смеси будет осуществляться в зависимости от текущего положения дросселя. Проедьте небольшое расстояние. Если машина будет разгоняться быстрее обычного, ДМРВ точно вышел из строя.
  2. Замените прошивку. Оригинальную прошивку электронного блока управления не редко меняется. Потому мы не можем узнать, какой алгоритм работы датчика был прописан в случае с первым способом проверки. Дроссельная заслонка имеет упор, под него следует положить пластину толщиной примерно 1 миллиметр. Это позволит поднять обороты. Теперь отключается фишка с датчиком. Если ДМРВ не работает, движок заглохнет. Если этого не произошло, тогда прошивка не оригинальная, шаги регулятора холостого хода прописаны неправильно.

Проверка мультиметром

Для этого вам придется воспользоваться мультиметром. И как проверить этим способом работоспособность датчика? Выберите на приборе режим измерения постоянного напряжения и максимальное значение поставьте на отметку 2В.

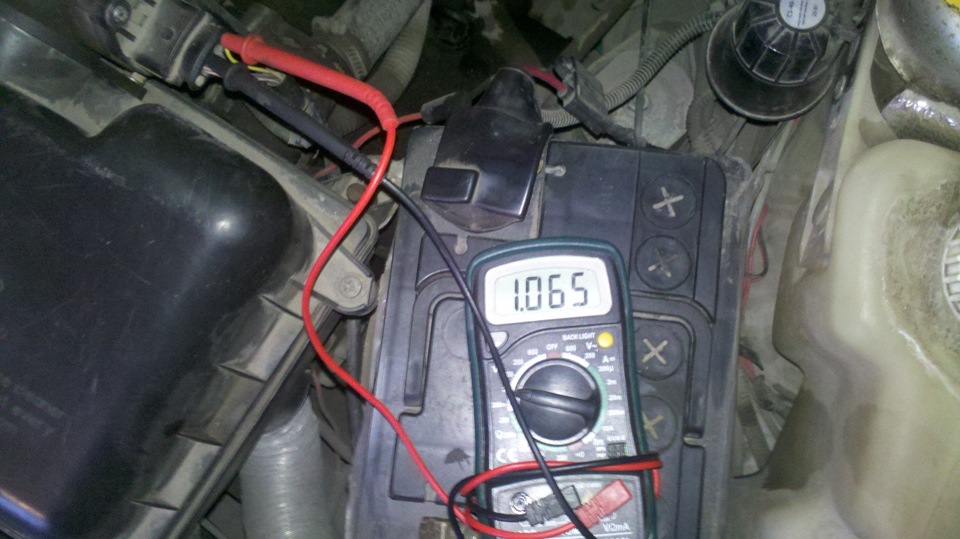

Проверяем мультиметромПроверяем мультиметром

Отдельно следует ознакомиться со схемой подключения в случае с ВАЗ 2114.

Последовательность

Цвет провода

Значение

1

Желтый

Входящий сигнал

2

Серо-белый

Питание на выходе

3

Зеленый

Заземление

4

Розово-черный

Выход на главное реле

В отдельных случаях цвет может отличаться, однако последовательность всегда остается одинаковой. Это позволит не запутаться.

Включаем зажигание при заглушенном моторе. Плюсовой щуп мультиметра подключается к желтому выходу датчика, а черный, то есть плюсовой, идет на зеленый.

Щупы измерительного прибора следует вставлять через резиновые уплотнители разъемов, не повреждая при этом изоляцию. Щупы стоит смочить с помощью всемогущего средства WD 40. Теперь замерьте показатели напряжения. Полученный результат сопоставьте с данными из таблицы.

Показатель напряжения

Состояние ДМРВ

1,01-1,02В

ДМРВ исправен, состояние почти новое, служить может долго

1,02-1,03В

Датчик в неплохом состоянии, хотя старый. К работоспособности претензий нет

1,03-1,04

ДМРВ в плохом состоянии, практически выработал свой ресурс, потребует скорой замены

1,04-1,05

Состояние критичное, ресурс исчерпан. Рекомендуется в ближайшее время заменить во избежание неприятностей

Если установить новый датчик, изначально он будет демонстрировать показания в районе 0,996-1,01 В, но с течением времени напряжение начнет увеличиваться. Это свидетельствует об износе.

Чистка

Чистка — это один из наиболее эффективных способов вернуть к жизни ДМРВ и обеспечить его работой еще не на один сезон эксплуатации вашего ВАЗ 2114.

Давайте разберемся, как можно почистить этот измерительный прибор.

  1. С помощью крестовой отвертки ослабьте хомут, который держит патрубок от воздухозаборника.
  2. Снимите гофру и проверьте, присутствуют ли следы масла, конденсата внутри.
  3. Изучите состояние внутренней поверхности самого ДМРВ.
  4. Если все хорошо, никаких следов загрязнения быть не должно.
  5. Чувствительный компонент датчика не редко выходит из строя по причине появления загрязнений.

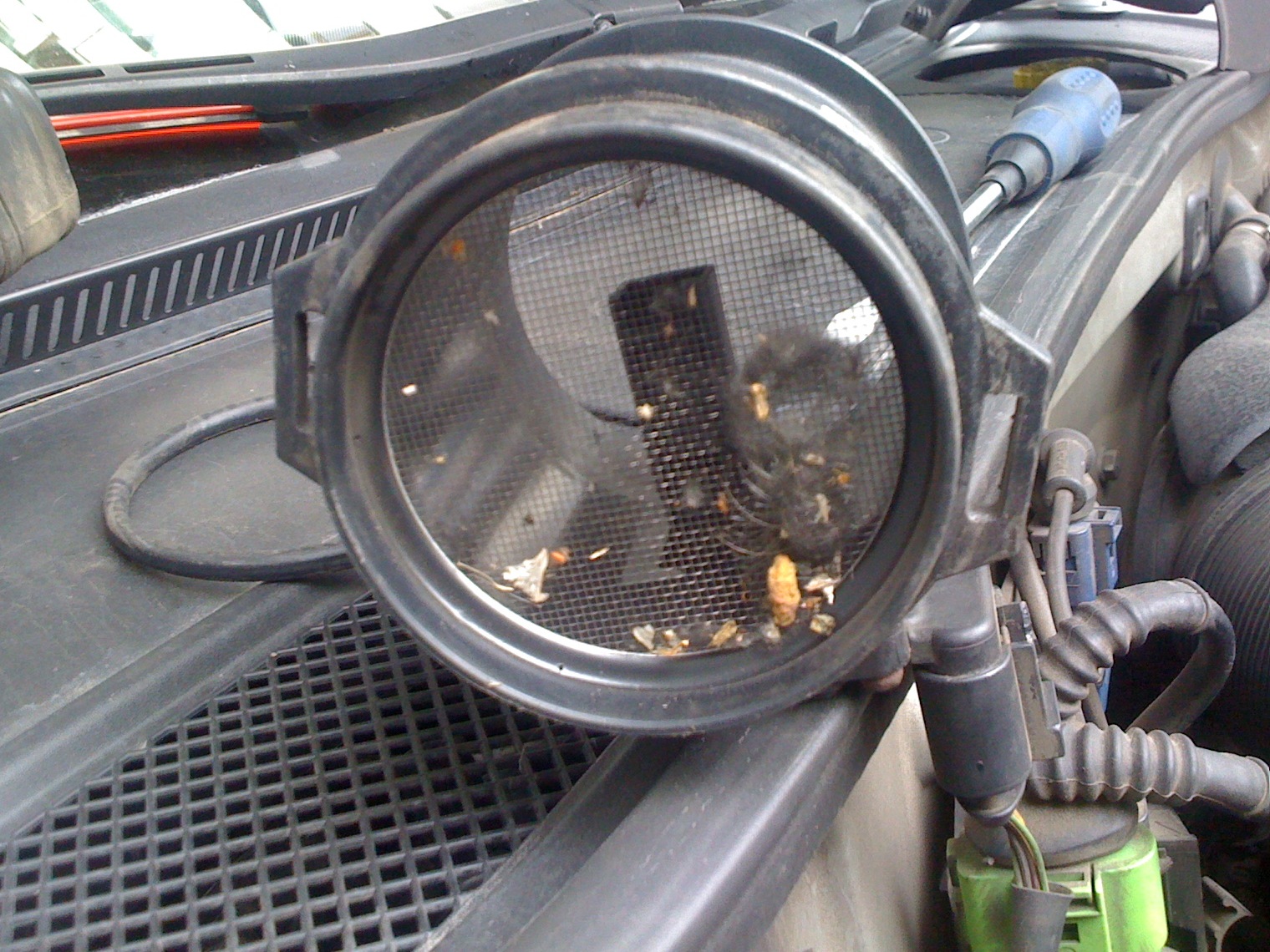

ЗагрязненияЗагрязнения

  1. Во избежание подобных проблем с грязью рекомендуется регулярно, согласно руководству по эксплуатации, выполнять замену воздушного фильтра.
  2. Масло на датчик может попадать по причине повышенного уровня масла в картере из-за засорения маслоотделителя в системе вентиляции.
  3. Датчик удерживается на патрубке с помощью двух винтов.
  4. Демонтаж выполняется рожковым ключом. Так можно снять и заменить датчик, если потребуется.
  5. Впереди располагается вход, на котором должно располагаться уплотнительное резиновое кольцо. Оно служит для защиты от подсоса загрязненного, неочищенного воздуха. Если уплотнитель отсутствует, он зацепился за фильтр. Как результат, входная сетка ДМРВ будет загрязняться.
  6. Очистите сетку подручными средствами. Можно зубочисткой, зубной щеткой.
  7. Поставьте на место уплотнитель, верните датчик на свое законное место.

Каждый способ по-своему эффективен. Но лучше всего проверить работоспособность ДМРВ путем установки на его место нового датчика. Сравнив поведение автомобиля, вы определите, необходима ли замена или чистка.

Если у вас нет времени или желания самостоятельно заниматься проблемами с ДМРВ, можете обратиться в автосервис. Там с помощью осциллограммы помогут проверить состояние устройства. Но учтите, на диагностику и замену на СТО придется потратить значительную сумму денег. Это при том, что сам датчик расхода может обойтись в 4 тысячи рублей.
