Расположение всех датчиков на инжекторной ВАЗ 2114

Содержание:

• Какие бывают
• Где они расположены

Нельзя сказать, что ВАЗ 2114 — это очень современный, наполненный электроникой автомобиль. Однако перечень используемых датчиков, которые связаны с электронным блоком управления, у четырнадцатой достаточно внушительный.

Каждый из этих девайсов отвечает за определенные функции, собирает данные, передаваемые на главный компьютер автомобиля. Так ЭБУ контролирует все процесс, вносит соответствующие изменения, от чего водителю не приходится самому искать причины отказа или недостаточно эффективной работы того или иного узла.

Перечень устройств

Датчики нужны для того, чтобы сообщать о работоспособности систем, сигнализировать об уровне жидкостей охлаждения, масла, предотвращать или предупреждать аварийные ситуации.

Эти маленькие устройства, несмотря на свои размеры, играют невероятную роль в работоспособности машины. Потому не лишним будет знать, какие именно датчики имеются на вашем автомобиле.

Перечислим основные из них, присутствующие в системах ВАЗ 2114. К данному списку отнесем датчики:

Давления масла;

Температуры охлаждающей жидкости;

Уровня горючего в топливном баке;

Уровня охлаждающей жидкости в расширительном бачке;

Показателя массового расхода воздуха;

Холостого хода двигателя;

Текущего положения дроссельной заслонки;

Уровня тормозной жидкости в системе;

Текущей скорости движения;

Положения коленчатого вала;

Положения распределительного вала (его называют датчиком фаз);

Уровня кислорода;



Детонации;

Температуры воздуха за бортом;

Неровности дорожного полотна.

Этот список весьма и весьма обширный. Но даже на этом владельцы ВАЗ 2114 останавливаться не хотят, из-за чего внедряют в систему еще несколько различных датчиков:

• Устройства света;
• Заднего хода;
• Девайс, сигнализирующий об открытых дверях;
• Указатель износа тормозных колодок и пр.

Где они находятся?

Но знать об их наличии в вашем автомобиле модели ВАЗ 2114 — мало. В случае возникновения неполадок, когда электронный блок управления получает некорректные данные от сигнализирующих устройств, их приходится менять.

Как ни крути, каждый датчик, который перестал должным образом функционировать, передавать корректные данные о состоянии систем на электронный блок управления, подлежат замене. Практически все датчики стоят не более нескольких сотен рублей. Но даже низкая стоимость и маленькие размеры не являются показателем ненужности этих девайсов. Своевременно меняйте устройства.

Для этого необходимо понимать, как до того или иного датчика добраться. Потому предлагаем вам ознакомиться с расположением ключевых устройств сигнализации и измерения.

Датчик	Расположение
Давления масла	На 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров, а на 16 клапанных — слева с торца корпуса подшипников распределительного вала
Температуры жидкости охлаждения (датчик температуры двигателя)	Ищите его около вкусного патрубка рубашки охлаждения ГБЦ

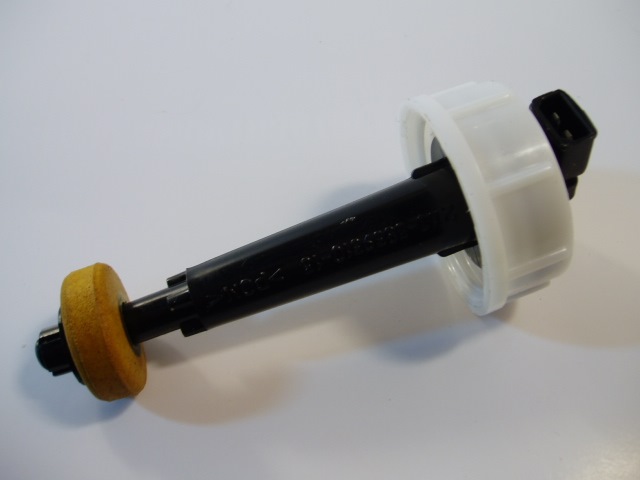

Уровня жидкости охлаждения	Находится непосредственно на бачке, внутри которого охлаждающая жидкость (тосол или антифриз). Выглядит как простая крышка из пластика, соединяющаяся с электроразъемом

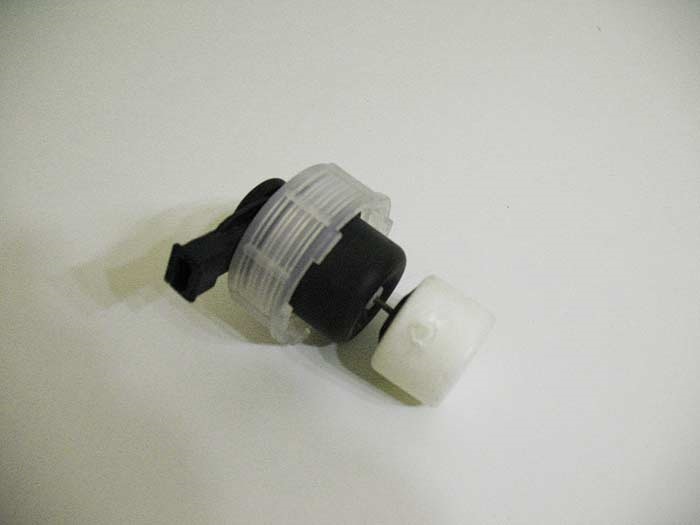

Уровня тормозной жидкости	Это поплавочное устройств, расположенное внутри бачка с тормозной жидкостью
Холостого хода (РХХ)	Ищите около дроссельной заслонки на дроссельном узле
Массового расхода воздуха	Его вы найдете возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра

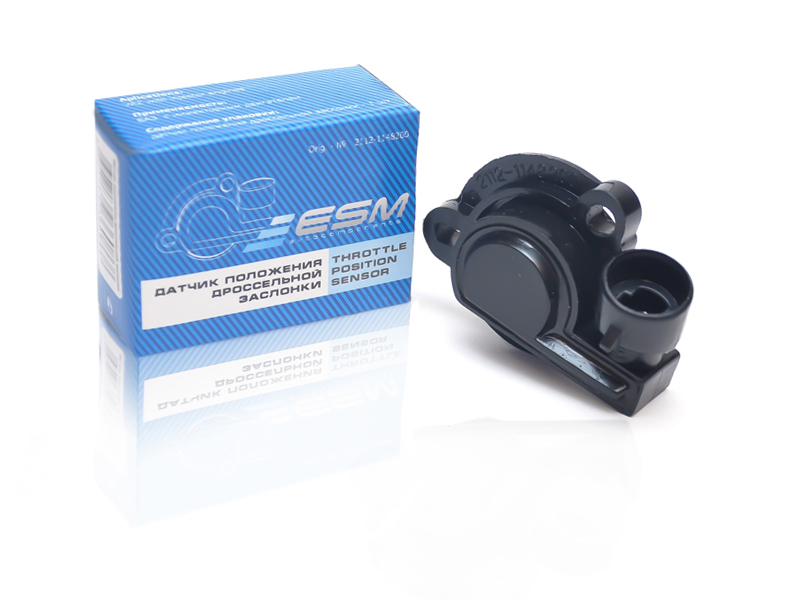

Положения дроссельной заслонки	Находится на корпусе дроссузла

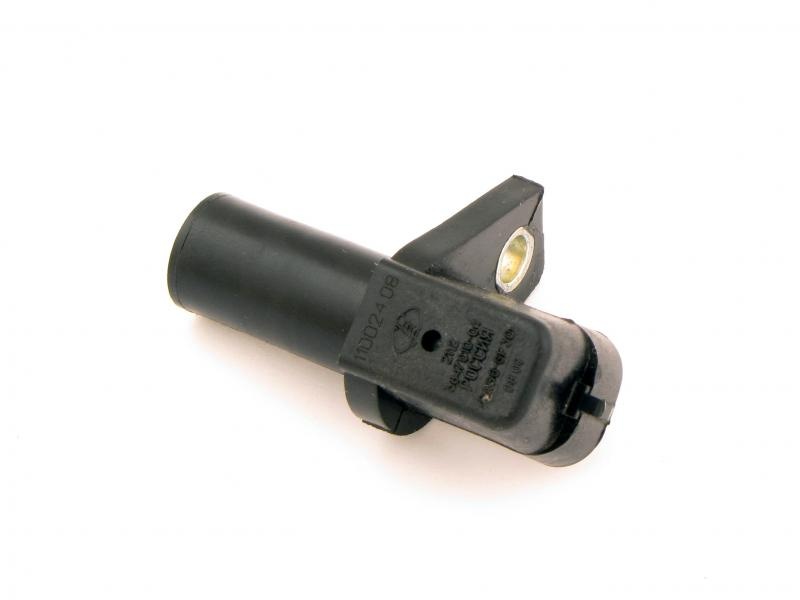

Положения коленчатого вала (датчик синхронизации)	Его место расположения — возле шкива привода электрогенератора
Положения распредвала (датчик фаз)	Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра

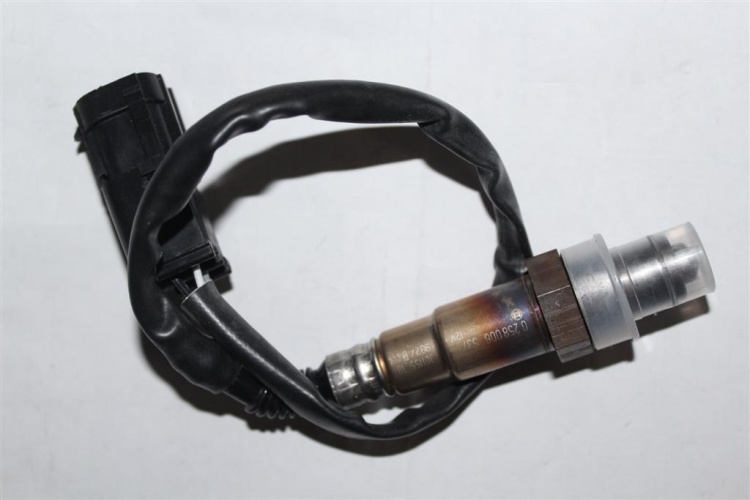

Кислорода (лямбда зонд)	Устанавливается перед резонатором в приемном коллекторе системы выхлопа
Детонации	Располагается между 2 и 3 цилиндрами около вентилятора

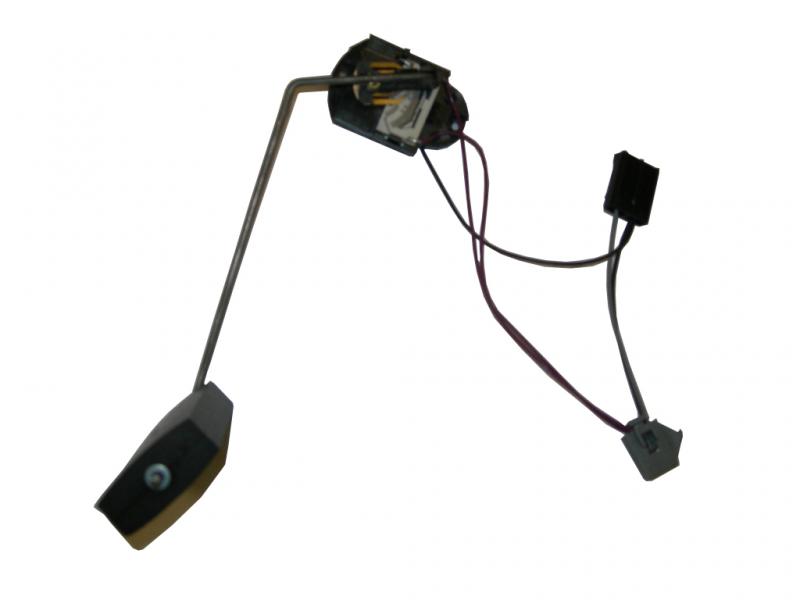

Уровня топлива	Его следует искать внутри заборной камеры бака с горючим
Скорости	Находится непосредственно на коробке переключения передач

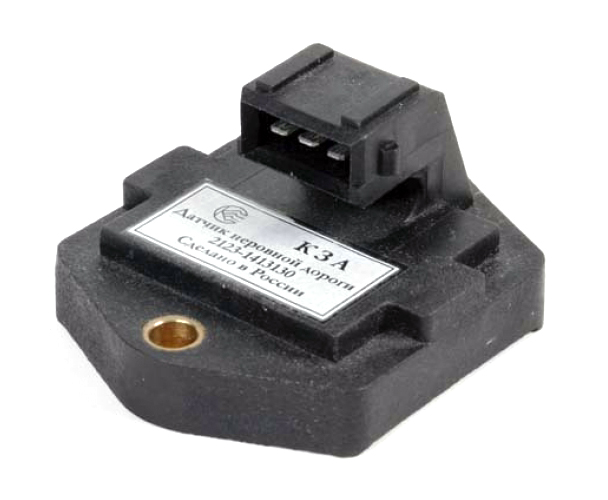

Неровности дороги	Ищите возле чашки со стороны правого брызговика. Добраться можно через подкапотное пространство

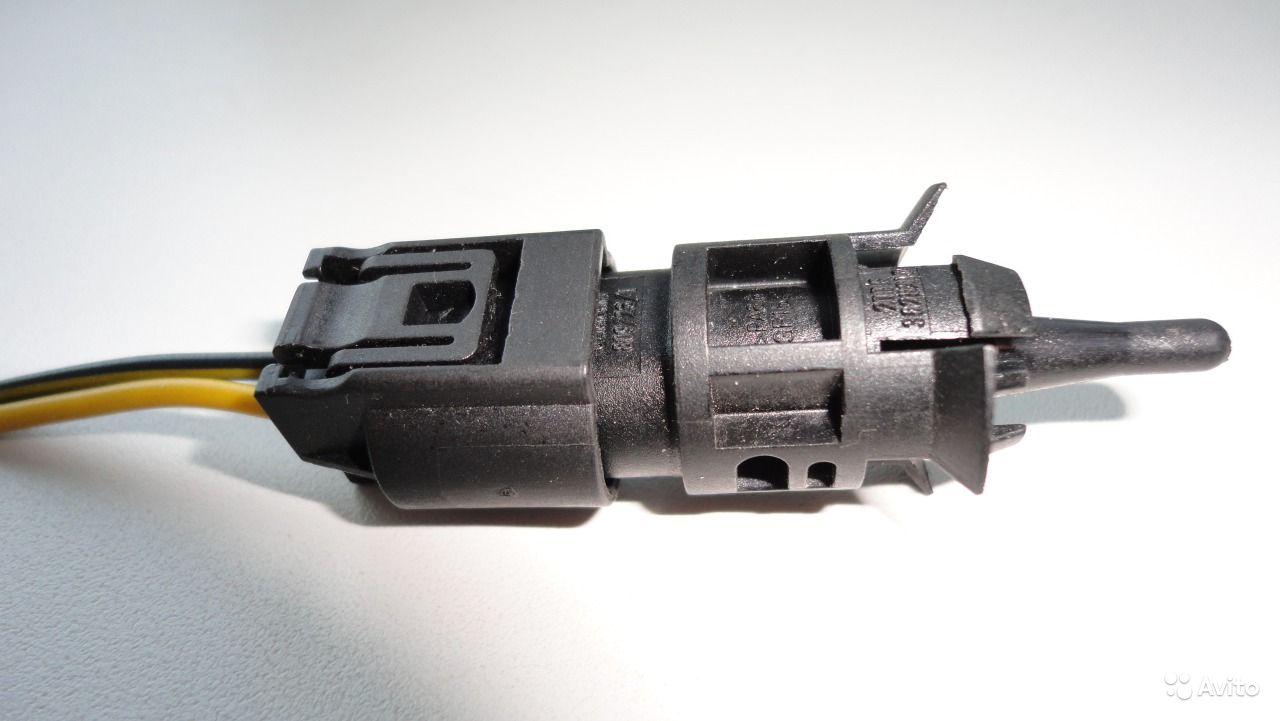

Температуры окружающей среды	Установлен он прямо за передним бампером, ровно посередине

Каждый датчик имеет свое строго отведенное место. Изучив участки их расположения, вы сможете без особых проблем выполнить замену устройств в случае поломок или возникновения неисправностей.

Одни измерительные и сигнализирующие устройства располагаются буквально на поверхности, потому проводить дополнительные демонтажные работы не придется. Чтобы добраться до других, придется серьезно поковыряться в своем ВАЗ 2114, снять не малую часть деталей.

От их работоспособности зависит целостность вашего автомобиля, безопасность водителя, пассажиров и всех остальных участников дорожного движения. Потому к датчикам относитесь с соответствующим уважением, следите за их состоянием и вовремя меняйте при возникновении такой необходимости.

---
