Замена датчика скорости на ВАЗ 2114 с видео инструкцией
Содержание:
Карбюраторные версии автомобилей от отечественного производителя АвтоВАЗ устанавливались спидометры, оснащенные механическим приводом. Он располагался непосредственно в корпусе коробки передач, и через вращающийся трос данные о скорости передавались на приборную панель.
С приходом инжекторных двигателей на ВАЗ 2114, автомобили начали оснащать уже электронными спидометрами. Информация о скорости поступает от соответствующего датчика скорости.
На современных ДС применяют так называемый эффект Холла.
Об эффекте Холла
Суть данного эффекта заключается в возникновении разности потенциалов при взаимодействии электрических и магнитных полей. При этом электрическое поле протекает через магнитное, где находится полупроводниковая пластина. Именно на ней образуется разность потенциалов напряжение Холла.
На практике эффект применили следующим образом. При движении напряжение Холла преобразуется в частотно-импульсный сигнал, передающийся на контролер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что на 1 км дороги датчик выдает 6004 импульса. За счет интервалов между импульсами, датчик рассчитывает скорость движения автомобиля.
Чтобы выполнить какие-либо работы с ДС, для начала необходимо определить, где он находится. Местом расположения датчика скорости является верхняя часть корпуса коробки переключения передач. Добраться до него можно через подкапотное пространство или снизу, если поставить автомобиль на яму.
Функции
Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.
- Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
- Поддержка оптимального функционирования регулятора холостого хода.
- Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.
ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.
Ошибки и признаки неисправности
Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки
|
Код ошибки |
Что означает |
|
Р0500 |
Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости |
|
Р0503 |
Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер |
Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.
Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:
- На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
- При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
- Увеличивается расход горючего;
- Мощность двигателя ощутимо снижается.
Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.
Проверка работоспособности
Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.
Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.
- Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
- Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.

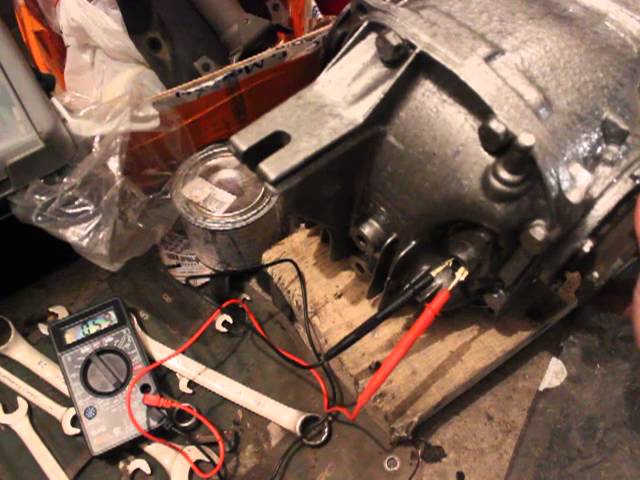

- Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
- Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.
При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.
Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.
Замена
Даже если у вас есть опыт в ремонте авто, на вам еще ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, заглянуть в руководство по эксплуатации для вашего ВАЗ 2114.
Запаситесь необходимым набором инструментов и материалов:
- Ключи на 21, 14, 10 миллиметров;
- Сухая ветошь для очистки корпуса КПП;
- Новый ДС.
Начинаем работу.
- Заменить устройство можно через подкапотное пространство. Но такой вариант вызывает определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к искомому объекту. Вы можете их снять, но тогда откручивать датчик все равно будет проблематично.
- Чтобы избежать лишних демонтажных работ и облегчить самому себе задачу, заезжайте на яму и добирайтесь до ДС снизу.
- Находится искомое устройство непосредственно на корпусе коробки переключения передач над карданом кулисы. Посмотрите в район щупа для проверки количества масла в КПП. Именно там вы и найдете ДС.
- Заехав на яму, подождите некоторое время, чтобы корпус мотора остыл. Откройте капот, что ускорит процесс остывания. Не закрывайте, начиная работу. Это обеспечит дополнительное освещение.
- Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
- Найдите искомый датчик, с помощью сухой ветоши удалите всю скопившуюся на корпусе КПП грязь. Всю коробку чистить не обязательно, достаточно расчистить участок, где находится ДС.

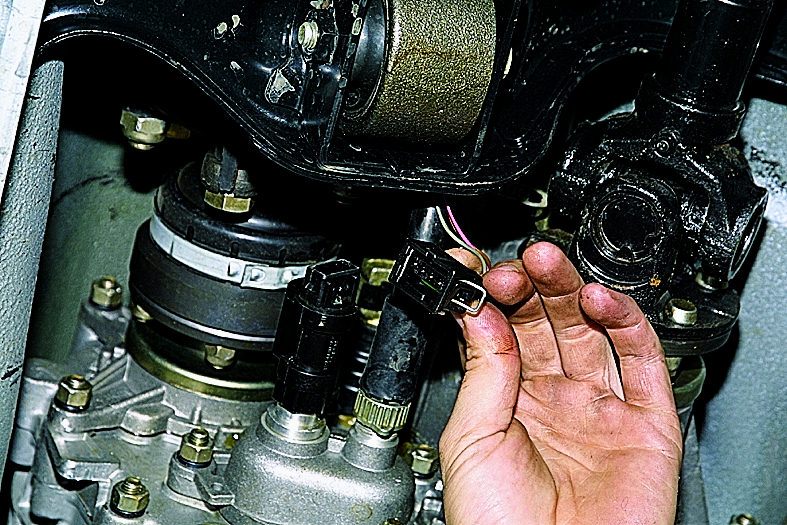

- Отключите контакты, демонтировав колодку с проводкой. Для этого достаточно просто нажать на фиксатор пружинного типа.
- Выкручивать ДС следует аккуратно, двигаясь против часовой стрелки.
- Не всегда удается извлечь датчик вручную, поскольку налипшая грязь способствует прилипанию. Воспользуйтесь ключом на 21 миллиметр, чтобы снять ДС со своего посадочного места.
- После демонтажа ДС проверьте состояние привода. Как именно это сделать, мы уже говорили.
- При сломанном штоке вам придется демонтировать привод полностью.
- С помощью ключа на 10 миллиметров откручивается крепежная гайка, извлекается вместе с шайбой.
- Накидным ключом на 14 миллиметров расшатайте немного привод в его гнезде, что позволит потом его аккуратно извлечь с посадочного места.
- Обязательно проследите, чтобы шток не оказался в коробке. В противном случае придется демонтировать КПП и выполнять ее разборку. А это сложная задача.
- Проверьте состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от уровня износа.
- Замените шток, верните привод на место и выполните сборку в обратной последовательности.
- Новый датчик аккуратно вкручивается в гнездо, уже по часовой стрелке.
- Верните обратно клеммы с проводами, подключите контакты и проверьте работоспособность устройства.
Вкручивать ДС следует максимально аккуратно, поскольку корпус датчика изготавливается из пластика. Повредить его очень легко.
Выполнить замену такого устройства как ДС не сложно. Соблюдайте последовательность операций, действуйте аккуратно и используйте качественные запчасти для замены. Плюс не забудьте сначала убедиться, что именно ДС является виновником неприятностей. Иначе работа может оказаться проведенной напрасно.
