Замена лямбда зонда на ВАЗ 2114

Содержание:

  1. Конструкция
  2. Показатели
  3. Как он работает
  4. Проверка работоспособности
  5. Признаки неисправности

Лямбда зонд или просто датчик кислорода, является устройством, расположенным на выпускном коллектора силового агрегата. С его помощью оценивается количество свободного кислорода в выхлопе. Сегодня мы познакомимся с данным измерителем более подробно, рассмотрим принцип его действия на автомобиле, разберемся в признаках неисправностей и расскажем, как устройство можно заменить своими силами.

Внешний вид устройстваВнешний вид устройства

Конструкция

Вне зависимости от названия, лямбда зонд или датчик кислорода, его суть не меняется.

Основа девайса — это керамический твердый электролит, материалом для изготовления которого является диоксид циркония. Он покрывается дополнительно с помощью оксида иттрия. Но и это еще не все. Сверху керамического элемента имеется напыление. Выполняют его из токопроводящих электродов платины.

Принцип работы аналогичен гальваническим элементам. Когда ДК устанавливается на выпускной коллектор двигателя, за счет воздействия потока выхлопных газов, он нагревается примерно до 300-400 градусов по Цельсию.

В разогретом состоянии электролит из циркония обретает необходимую проводимость, тем самым обеспечивает оптимальную работоспособность датчика.

Важной является установка лямбда зонда. Располагается ДК так, чтобы один электрод получал наружный воздух, а второй дышал смесью из выхлопных газов. При изменении количества кислорода на одном из электродов, возникает разница потенциалов. Она передается на электронный блок управления двигателем по средствам сигнала. Так ЭБУ получает возможность откорректировать подачу горючего через систему впрыска топлива.

Если посмотреть на вопрос с точки зрения науки, то лямбда является соотношением реального количества воздуха к требуемому, то есть необходимому.

Показатели

Показатели лямбды могут быть разными, но для автомобиля требуются определенные, оптимальные параметры.

Показатель

Особенность

Лямбда равна единице

Теоретически это оптимальное соотношение воздуха, при котором реальное его количество равно необходимому

Лямбда больше единицы

Означает, что топливовоздушная смесь бедная, потому двигатель работает не оптимально

Лямбда меньше единицы

При таких обстоятельствах смесь получается богатой, наблюдается переизбыток топлива. Из-за этого образуется недостаток кислорода, необходимого для сжигания такого количества бензина

Если говорить непосредственно об идеальных условиях для ВАЗ 2114 и его двигателей, то тут лямбда должна иметь показатель в 14,7 к 1. Другими словами, смесь требуется бедная. Это обусловлено необходимостью наличия на катализаторе достаточного количества кислорода для сжигания СН и СО.

Для отечественного авто применяется современный ДК, которые функционирует в качестве порогового элемента.

Как он работает

Мы уже отмечали, что ДК начинает работать только после подогрева до определенной температуры — 350 градусов по Цельсию. Из-за этого первые вариации зонда устанавливали в непосредственной близости от выпускного коллектора.

С течением времени датчик совершенствовали, встроили нагревательный элемент, что позволило быстрее доводить его до рабочих параметров. Из-за этого расположение зонда в системе выхлопа утратило свою значимость.

Если изучать конструкцию устройства, то оно будет включать в себя несколько основных компонентов.

  1. Наконечники из керамики с защитными экранами и отборными отверстиями. С одной стороны они служат для отбора выхлопа, а с другой — наружного воздуха. Эти элементы заключены в среднем элементе внутри керамического изолятора. Именно они выступают главными рабочими компонентами ДК. Это электроды, с которых берутся показания потенциалов и их разницы.
  2. Токопроводящий нагревательный элемент. Его следует искать внутри наконечников.
  3. Токосъемник электросигнала. Данный компонент располагается в средней части ДК.
  4. Помимо чувствительных элементов наконечников, все остальные составляющие ДК находятся внутри металлического корпуса, оснащенного резьбой. Она необходима для того, чтобы зафиксировать прибор на корпусе приемной трубы.
  5. Современные ДК оснащаются проводами и уплотнительной манжетой. Их называют четырехпроводными лямбда зондами.
  6. Две провода белого цвета являются контактами системы подогрева.
  7. Черный провод является сигнальным.
  8. Черно-белый проводок в полоску — заземление.

Другим концом проводом, с помощью штекерной коробки, устройство подключается к бортовому компьютеру. Он получает от ДК информацию о текущем состоянии топливовоздушной смеси. Причем при холостых оборотах запрос от ЭБУ к ДК направляется дважды в секунду, при повышении оборотов еще чаще. В зависимости от получаемой информации, электронный блок управления корректирует количество топлива, поставляемого в мотор, создавая богатую или бедную смесь.

ЭБУ всегда стремится к тому, чтобы соотношение лямбды максимально соответствовало идеальному — 14,7:1.

Проверка работоспособности

Прежде чем выполнять замену устройства, следует проверить его текущее состояние.

Проверить ДК можно с помощью измерительного прибора:

  • Нормальный показатель нижнего уровня сигнала — от 0,1 до 0,2В;
  • Верхнего — от 0,8 до 0,9В.

Производитель гарантирует высокую работоспособность устройства. Как показывает практика, если лямбда зонд был изготовлен строго согласно ГОСТу, первые признаки его неисправности могут появиться не раньше чем через 80 тысяч км пробега. В среднем продолжительность «жизни» ДК составляет 160 тысяч километров.

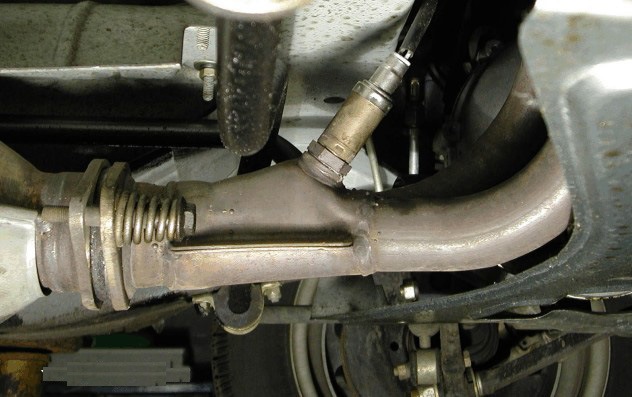

ДК на своем местеДК на своем месте

Но руководство по эксплуатации, прилагаемое к ВАЗ 2114, гласит, что менять ДК следует после каждых 80 тыс. километров пробега. Это обусловлено снижением чувствительности, что ухудшает качество поставляемой топливовоздушной смеси в камеру сгорания.

Как ДК влияет на работу мотора

На самом деле лямбда зонд оказывает очень серьезное влияние на эффективную и правильную работу силового агрегата. ДК позволяет поддерживать оптимальные характеристики смеси топлива и воздуха. Если ДК работает исправно, тогда:

  • Двигатель функционирует правильно, устойчиво, не наблюдаются колебания;
  • При резком нажатии на педаль акселератора, питание мотора быстро перестраивается, меняет качество смеси в зависимости от оборотов двигателя. За счет этого не происходят рывки, двигатель не троит;
  • В окружающую атмосферу выходит максимально сгоревшие выхлопы из-за корректной работы катализатора, сжигающего остатки вредных веществ, находящихся в выхлопной трубе. От этого меньше вреда наносится природе.

Как обеспечить оптимальную работу ДК

Чтобы вам не приходилось менять свой ДК уже в самое ближайшее время, придерживайтесь простых рекомендаций. Они позволят поддерживать датчик в оптимальных кондициях, гарантировать эффективную работу.

  1. Используйте бензин того качества и марки, который рекомендован производителем для вашего авто. В данном случае для ВАЗ 2114.
  2. Если планируете использовать присадки для топлива, убедитесь, что их применение разрешается, и качество соответствует указанным данным на упаковке.
  3. Никогда не используйте герметики для фиксации датчика.
  4. Если двигатель плохо заводится, не повторяйте большое количество попыток запуска за короткий временной промежуток.
  5. Проверяя состояние цилиндров, не выключайте свечи.
  6. Избегайте перегрева системы выхлопа, поскольку ДК имеет температурный предел — 950 градусов по Цельсию.
  7. Не обрабатывайте наконечники лямбда зона с помощью химических агрессивных веществ.
  8. Наблюдайте, чтобы место соединения трубы и ДК всегда было герметичным.

Признаки неисправности

Теперь что касается признаков неисправности. Их может быть несколько. Потому внимательно наблюдайте за поведением своего ВАЗ 2114. При обнаружении одного из признаков, немедленно примите соответствующие меры.

Местонахождение ДКМестонахождение ДК

  • При малом газовании силовой агрегат начинает работать неустойчиво, может глохнуть, появляются плавающие обороты;
  • Динамические параметры машины существенно ухудшились;
  • В обычных условиях уровень расхода топлива увеличивается чрезмерно;
  • В зоне катализатора наблюдается треск после отключения мотора;
  • Слышен характерный запах испорченных яиц. Обусловлены такие зловония попаданием в катализатор большого объема бензина, который не сгорел.

При необходимости замены ДК проверьте, такой зонд установлен на вашем авто. На более ранних версиях ВАЗ 2114 ставили однопроводные датчики, а затем появились уже четырепроводные. Их цена составляет в пределах 1200-3000 рублей, в зависимости от типа ДК.

Если при снятии устройства вы обнаружили, что на устройстве имеется нагар, но при этом измерительный прибор показывает небольшое отклонение от нормы, менять ДК не обязательно. Нужно просто избавиться от нагара.

Нагар на ДК

Для этого датчик сильно нагрейте, а потом быстро охладите. Это позволит нагару потрескаться и обвалиться. Останется лишь слегка протереть прибор кисточкой.

А если без ДК?

Многие задаются вопросами, можно ли отключить ДК и как это делается. Рекомендовать делать это мы категорически не можем, поскольку это приводит к серьезным негативным последствиям:

  • Двигатель начнет работать неустойчиво и некорректно;
  • Повысится расход топлива;
  • Состав выхлопа существенно ухудшится;
  • Потребуется перепрошивать бортовой компьютер.

Потому при обнаружении проблем с лямбда зондом, примите необходимые меры по их устранению. Сделать это своими руками не сложно.
