Самостоятельный ремонт генератора на ВАЗ 2114

Содержание:

  1. Основные неполадкик
  2. Замена щеток
  3. Провека регулятора
  4. Натяжение ремня
  5. Установка генератора от Приоры
  6. Процесс замены устройства

Задача генератора заключается в обеспечении работоспособности всей электрической схемы автомобиля. В данном случае мы говорим про модель ВАЗ 2114. Система способствует распределению электричества. Ее нельзя назвать совершенной и безотказной, потому порой определенные проблемы возникать могут.

Элементы устройстваЭлементы устройства

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Перегорел предохранитель

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.

В некоторых случаях решить вопрос путем замены или ремонта отдельных элементов генератора не удается, потому единственное верное решение — полная замена агрегата.

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

Располагается этот агрегат в подкапотном пространстве слева относительно двигателя. Смотрите относительно салона в район возле передней правой фары.

Вот именно там и находится искомый элемент.

РасположениеРасположение

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

Показатели мощности генератора можно замерить с помощью тестера.

  1. Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.
  2. Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.
  3. Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.
  4. Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.
  5. При показателях 13В на тестере, генератор работает исправно.
  6. Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные. При исправном генераторе показатели тестера будут 14,7В.
  7. Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:

  • Натяжение ремня ГРМ недостаточно сильное;
  • Цепь генератора повреждена;
  • Неисправен регулятор напряжения;
  • Износились щетки;
  • Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Значок АКБ на приборной панели

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.

Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.

Причин амортизации может быть несколько:

  • На аккумуляторную батарею не поступает заряд;
  • В темное время суток фары генерируют недостаточно сильный свет;
  • Снижается напряжение и пр.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, потому обнаружить вышедшие из строя щетки зачастую полная неожиданность.

Для замены вам потребуется разобрать узел вместе с регулятором напряжения.

  • Отключите минусовую клемму от аккумуляторной батареи.
  • Отключите все провода.
  • Снимите колпачок с системы проводки вывода «плюсе», открутите гайку, которая удерживает этот пучок, и демонтируйте его с блока.
  • Снимите кожух из пластика. Для этого предварительно следует отсоединить фиксаторы.
  • Теперь открепите крепеж регулятора.
  • Когда будете извлекать регулятор, обязательно отключите колодку проводов.
  • Аналогичным способом выполняется замена щеток, но с измененной последовательностью.
  • Все разобранные элементы возвращаются на свои места.

Замена щеток выполняется по мере их износа. Стержень должен составлять в длину менее 0,5 миллиметра, что свидетельствует о необходимости замены. Если длина стержня нормальная, причина неисправности может заключаться в поврежденном регуляторе.

Проверка регулятора

Проверку регулятора осуществляют вместе с держателями щеток. Это позволит сразу обнаружить повреждение в цепи регулятора и щеток при его наличии.

Регулятор напряжения трехуровневыйРегулятор напряжения трехуровневый

Для проверки вам потребуются:

  • Провода;
  • Лампочка мощностью 12В;
  • Пальчиковые батареи;
  • Автомобильный аккумулятор.
  1. Если регулятор исправен, напряжение будет составлять 14,7В. Если подача составляет выше положенной нормы, поступающее напряжение на щетки придется остановить.
  2. Если имеются неполадки в регуляторе, горит лампа, устройство, вероятнее всего, повреждено.
  3. При не горящей лампе вероятно нарушение контакта, который соединяет щетки с регулятором. Либо возник разрыв цепи.
  4. Если напряжение составило менее 13В, регулятор обязательно меняется на новый.
  5. Работа по снятию и замене регулятора напряжения аналогична процедуре замены щеток, поскольку оба устройства извлекаются вместе.

Натяжение ремня

Во многом функциональность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение слишком слабое, возникнут проблемы в бортовой системе. Определить проблему можно по свисту из-под капота и мигающему значку аккумуляторной батареи на приборной панели.

Ремень устройства

Когда натяжение слишком сильное, хорошего в этом тоже мало. Поскольку так существенно снижается ресурс подшипников, и они вскоре выходят из строя.

Ремень ГРМ подлежит замене после каждых 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов отслаивания, разрывов. При их обнаружении обязательно выполняйте замену узла.

Показатель натяжения зависит от используемой модели ремня ГРМ.

  • Модель 37.3701 предусматривает натяжение с допустимым прогибом 10-15 миллиметров;
  • Модель 9402.3701 позволяет допускать прогиб в пределах 6-10 миллиметров с нажатием 10 килограмм.

Процедура натяжки напрямую зависит от типа используемого двигателя на вашем ВАЗ 2114. Потому про каждый тип мотора расскажем отдельно в нашей таблице.

Тип двигателя

Процедура натяжения

Мотор на 1,5 литра

— Расслабьте крепежи генератора;

— Регулирующим винтом откорректируйте натяжение;

— Для увеличения натяжения винт двигается по часовой стрелке;

— При ослаблении натяжения двигаемся против часовой стрелки;

— После регулировки закрепите генератор и проверьте ремень.

Мотор на 1,6 литра

— Аналогичным с двигателем на 1,5 литра способом ослабляем крепежи генератора;

— Ломиком генератор слегка сдвигается от мотора, что позволяет натянуть ремень;

— Сдвигая генератор в сторону двигателя, вы ослабляете натяжение;

— Натянув ремень, закрепите генератор и проверьте правильность работы

Если этот метод не позволит устранить неисправность, следует искать другие причины неполадки.

Устройство от Приоры на ВАЗ 2114

Не редко владельцы ВАЗ 2114 задумываются над установкой более эффективного, мощного генератора на свой автомобиль.

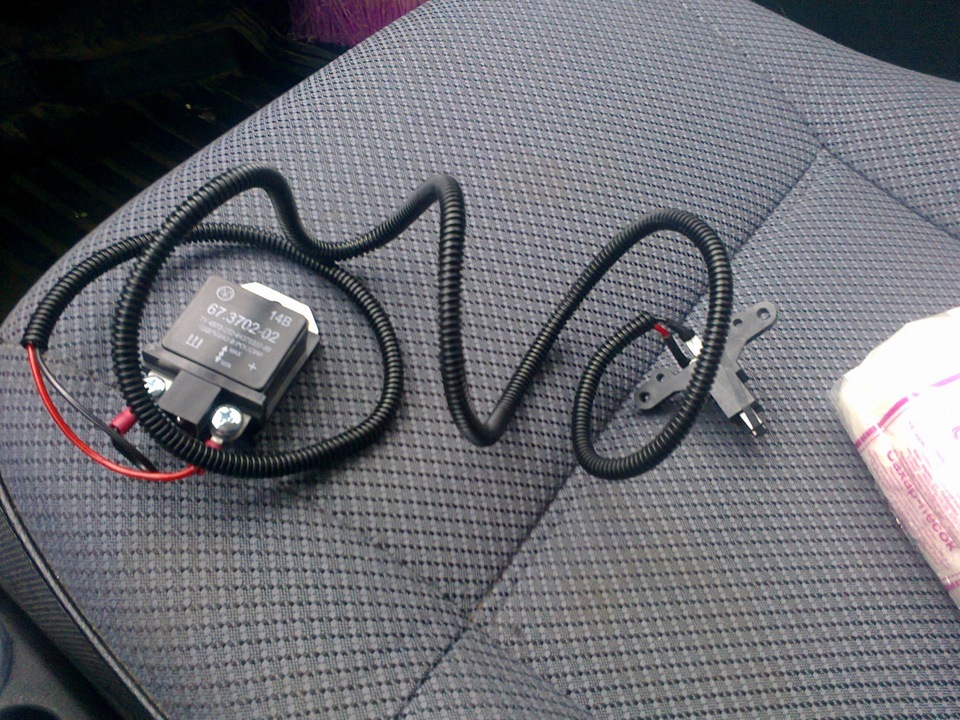

Регулятор от ПриорыРегулятор от Приоры

В этом случае специалисты рекомендуют воспользоваться устройством от Приоры или Калины, которые данные модели получают при наличии кондиционера.

Мощность агрегатов составляет 115А, в то время как обычный заводской генератор имеет показатель всего 80А. Разница существенная, как вы можете заметить.

При этом вам обязательно придется поменять шкив на своем ВАЗ 2114. Задача простая, да и обойдется в небольшую сумму денег.

Также обратите внимание на генератора Элдикс. Его мощность составляет 115А, отлично подходит на «четырнадцатую» модель. Единственный, но серьезный минус — найти для него запчасти очень сложно.

Замена

Теперь поговорим непосредственно о том, как можно наш злосчастный генератор снять. Рекомендуем изучить соответствующие видео, дабы лучше разобраться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

  1. Найдите место, где есть подъемник или яма. То есть обычный гараж может вполне подойти.
  2. Снимите защиту с силового агрегата.
  3. Ослабьте немного натяжной ролик приводного ремня.
  4. Верхний болт, отвечающий за крепление генератора, следует открутить.
  5. По аналогии проводим работу с нижним крепежным элементом.
  6. Далее обязательно отсоедините крепеж компрессора кондиционера.
  7. Затем снимите ремень привода.
  8. Теперь вы можете извлечь генератор с посадочного места и сместить его немного вправо по отношению к аккумуляторной батарее.
  9. Демонтируйте болт сверху компрессора кондиционера. Извлеките компрессор и подвесьте его. Не переживайте, используемые трубки довольно надежные, потому без труда справятся с весом.
  10. Открутите все болты держателя вашего генератора.
  11. Когда отключите клемму, спокойно вытягивайте вниз генератор вместе с держателям.
  12. Обратную установку нового устройства осуществляют в строго обратной последовательности. При этом регулировка приводного ремня является обязательным мероприятием.

Самостоятельно снять и заменить такой агрегат не сложно. Но определенные навыки и предварительное изучение инструкции от вас потребуется обязательно. Используйте только высококачественные и эффективные запчасти для замены, чтобы в дальнейшем генератор не вызывал проблем.
