Все о неисправностях и замене датчика заднего хода на ВАЗ 2114

Содержание:

  1. Где находится
  2. Проверка работоспособности
  3. Способы ремонта датчика

Датчик заднего хода предназначен для включения белых фонарей, которые сигнализируют о начале вашего движения задним ходом. Многие почему-то считают, что это совершенно лишнее устройство. На самом деле это не так.

Датчик отвечает за включение светового сигнала, благодаря которому остальные участники дорожного движения могут узнать о ваших намерениях, планируемых маневрах. Если на улице темно, белые фонари дополнительно просигнализируют машинам, что вы на их пути. Это предотвращает множество аварий и столкновений.

Но в какой-то момент прибор может отказать. Из-за этого риск попасть в неприятную дорожную ситуацию серьезно возрастает. Единственное правильное решение — выявить неполадку и устранить ее.

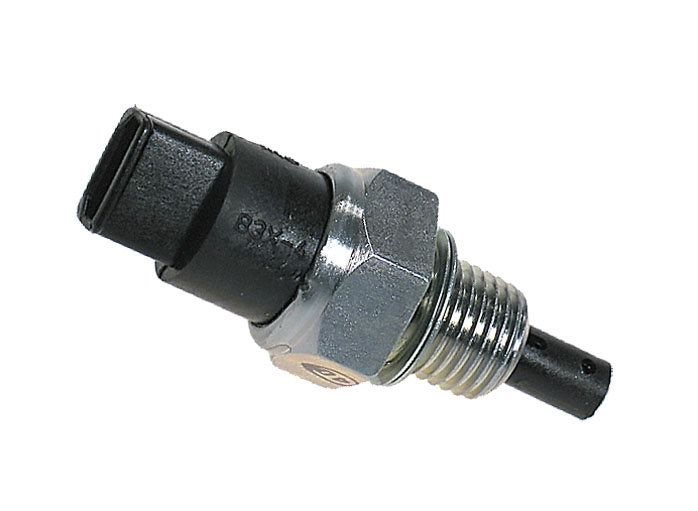

ДЗХ для четырнадцатойДЗХ для четырнадцатой

Расположение

Для начала необходимо понять, где именно устройство располагается.

Можно пойти двумя путями:

  1. Залетайте под днище и смотрите снизу вверх на подвеску. Искомый объект на ВАЗ 2114 располагается на коробке переключения передач. Всего там два датчика — скорости и заднего хода.
  2. Если залезать под машину не хотите или не можете, попробуйте добраться до девайса через подкапотное пространство, открыв крышку. Хотя первый вариант объективно удобнее.

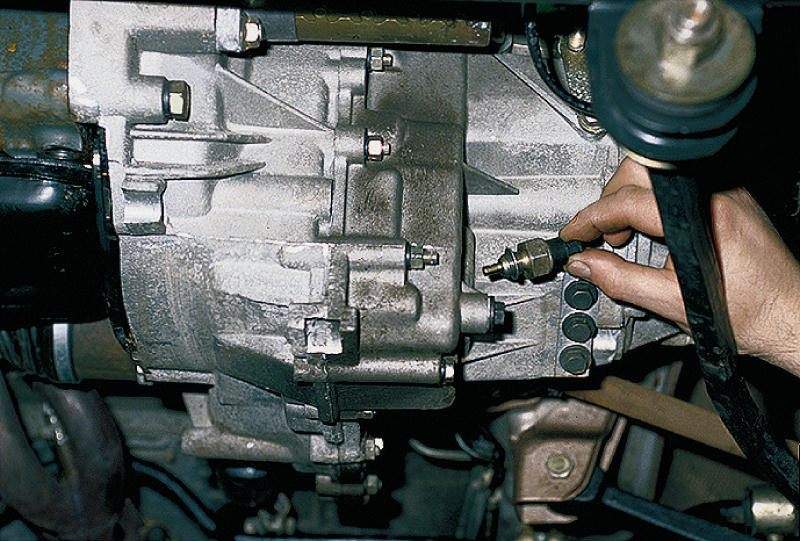

Расположение устройстваРасположение устройства

Проверка работоспособности

Прежде чем винить в неисправности сигналов заднего хода именно датчик, убедитесь, что устройство действительно утратило свою работоспособность. Для этого проведите диагностику:

  • Выверните колеса в левую сторону до упора и посмотрите на датчик со стороны водителя — сбоку КПП располагается защита, а внутри нее контакты;
  • Уберите эту защиту и осмотрите устройство. Там же есть два контакта, идущие на датчик;
  • Замкните контакты на концевых выключателях лягушки (это тот самый датчик заднего хода) и заведите мотор, включив при этом заднюю передачу;
  • Если все хорошо, провода и контакты исправны, тогда включатся белые фары;
  • Если фары не горят, с помощью тестера проверьте напряжение на проводе (оранжевого цвета) и массе;
  • При наличии напряжения проверьте плату лампочек и качество контактов.

Причины неполадки и способы устранения

Есть несколько наиболее распространенных причин, из-за которых ДЗХ выходит из строя. Но им есть противодействия, способные вернуть датчик к работе.

Причины неполадки

Действия

Окислились контакты на проводке

Их достаточно тщательно очистить и вернуть обратно. При этом минусовая клемма АКБ должна быть отключена

Разболтался датчик

По мере эксплуатации датчик может выходить со своего посадочного места. Вкрутите его плотнее

Отсутствует контакт с проводкой в КПП

Проверьте состояние контактов, проводов. Зачистите или замените поврежденные элементы

Отсутствует контакт между штекером и блоком предохранителей

Также проверьте состояние контактов, зачистите, поменяйте проводку

Перегорел предохранитель

Здесь исправить ситуацию можно только путем замены предохранителя

В некоторых ситуациях датчик исправен, контакты целые и проводка невредима. В этом случае перегорели сами лампочки. Их достаточно просто заменить.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

  • Загнать автомобиль на подъемник или яму.
  • Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Замена ДЗХ – не самая чистая работаЗамена ДЗХ – не самая чистая работа

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

  1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
  2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
  3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
  4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
  5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
  6. Доставайте вышедший из строя прибор, вставьте на его место новый.
  7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
  8. Верните на места все контакты, наденьте обратно защиту.
  9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
  10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Снятие и заменаСнятие и замена

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

  • Поверните ключ зажигания, но не заводите сам двигатель;
  • Включите заднюю передачу на вашей КПП;
  • Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.
