Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками

Содержание:

  1. Почему не работает панель приборов
  2. Демонтаж приборной панели
  3. Выбор лампочек
  4. Замена подсветки

Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.

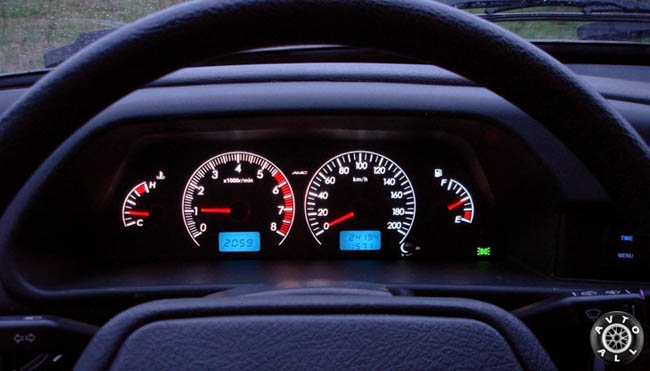

Яркая подсветкаЯркая подсветка

Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Почему не работает панель приборов

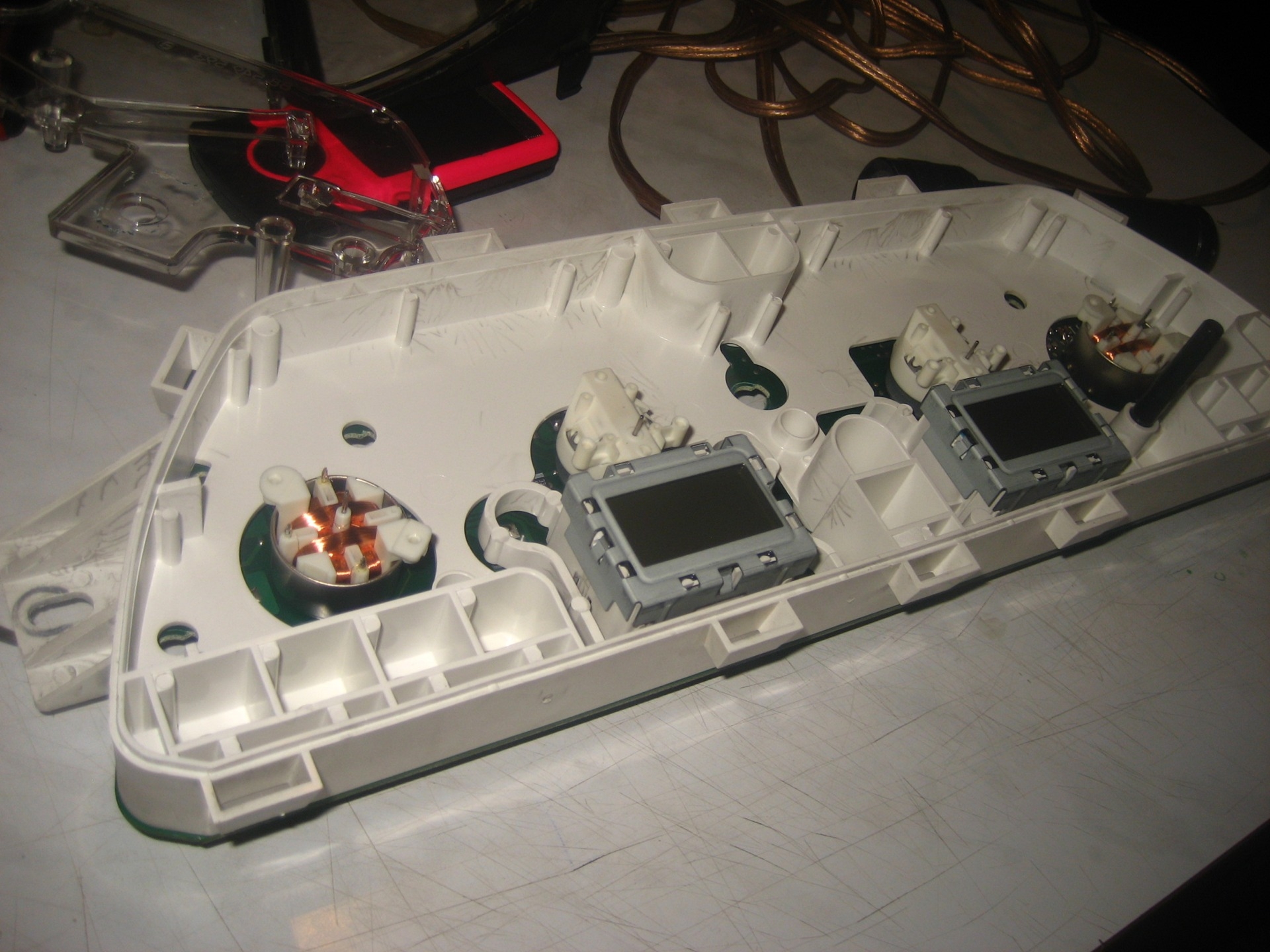

Разобранная приборная панельРазобранная приборная панель

Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:

  • Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
  • Разъемы окислились;
  • Электропроводка имеет неисправности, в цепи возникли дефекты;
  • Блок предохранителей перестал работать;
  • На общей контактной плате появились повреждения;
  • Система габаритов повреждена;
  • Нет минуса на кузов (массы).

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

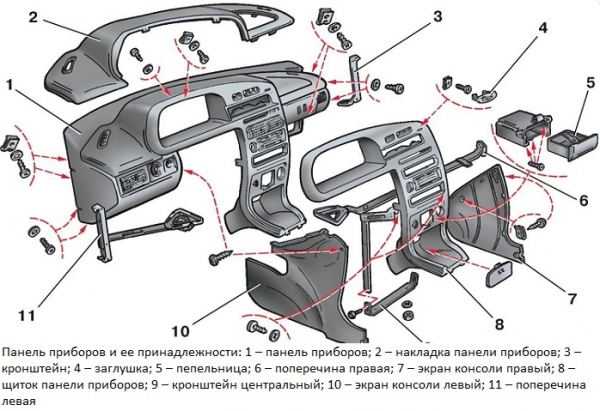

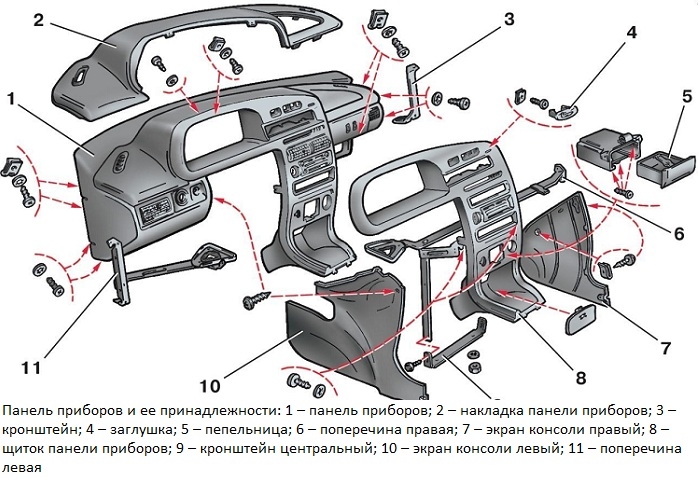

Схема разбора панелиСхема разбора панели

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

  • Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
  • Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
  • Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
  • Отключите колодку жгута проводов от прикуривателя;
  • С рычага снимите рукоятку;
  • Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
  • Открутите болты фиксации кронштейна колодки руля;
  • Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
  • Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
  • Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Выбор лампочек

Прозвон проводкиПрозвон проводки

Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.

Производитель Цена
Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея) 80 рублей — пара
Светодиодный модуль повышенной яркости SMD 20 рублей
Светодиод Sho-me SM-T5-cap-super (белый) 50 рублей
Галогеновые лампы Osram и Philips Около 40-80 рублей за единицу

Замена подсветки

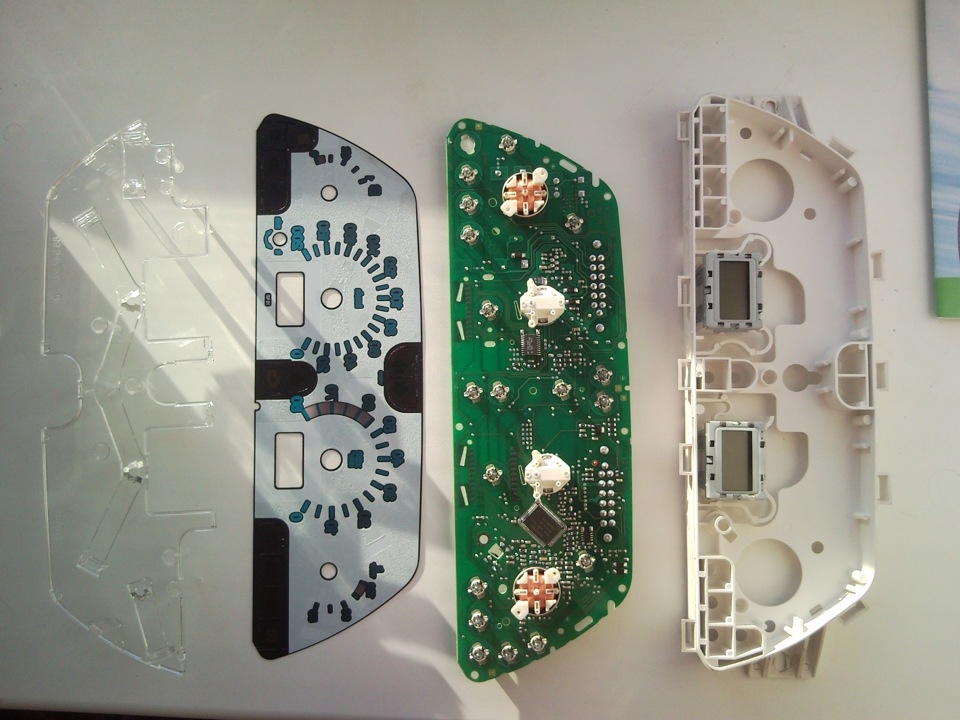

В разбореВ разборе

Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

  1. Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
  2. Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.

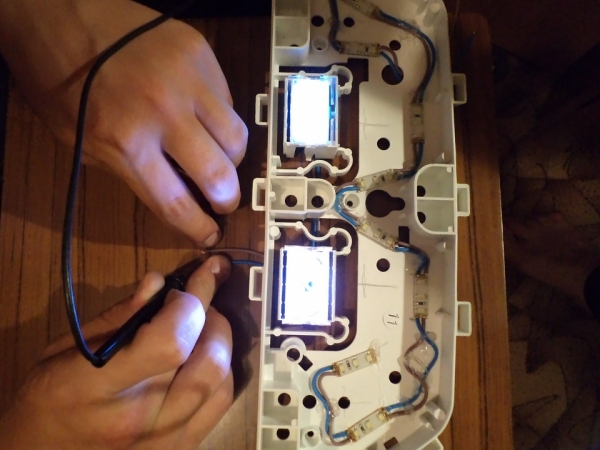

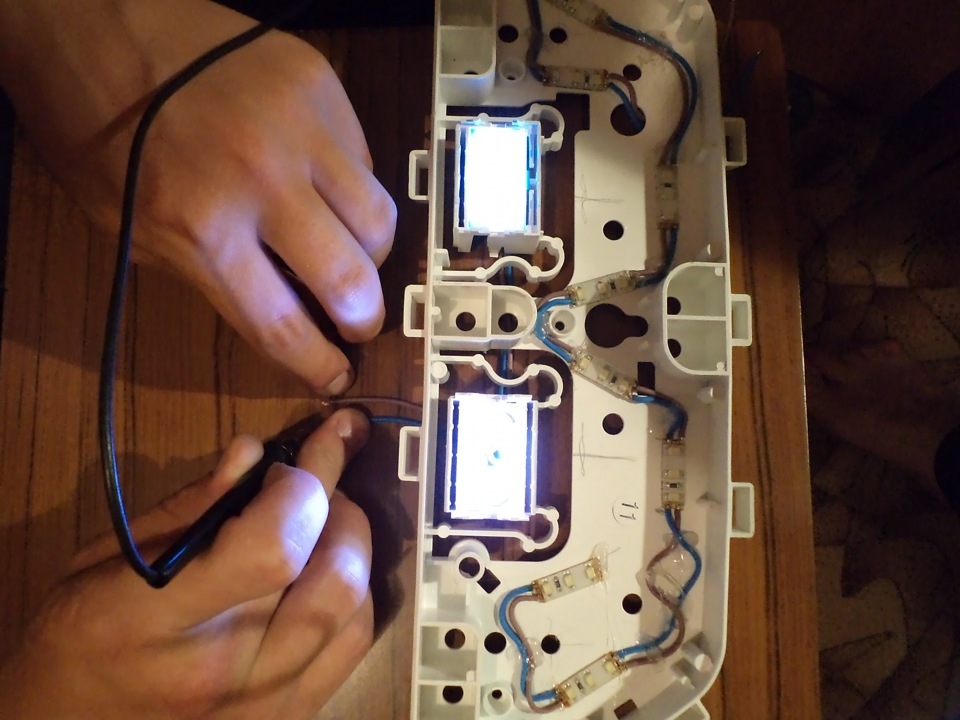

  3. Подключите питание и проверьте, как работает новая подсветка.
  4. Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
  5. Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
  6. Конструкция подсветки фиксируется при помощи шурупов.
  7. Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
  8. С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.
