Датчик топлива на ВАЗ 2110: замена своими руками

Содержание:

  1. Характерные неисправности
  2. Выбор нового
  3. Замена

Каждый автомобилист знает, что датчик уровня топлива на инжекторном ВАЗ 2110 играет свою незаменимую роль на приборной панели. Как еще вы определите, сколько топлива в баке у вас осталось?!

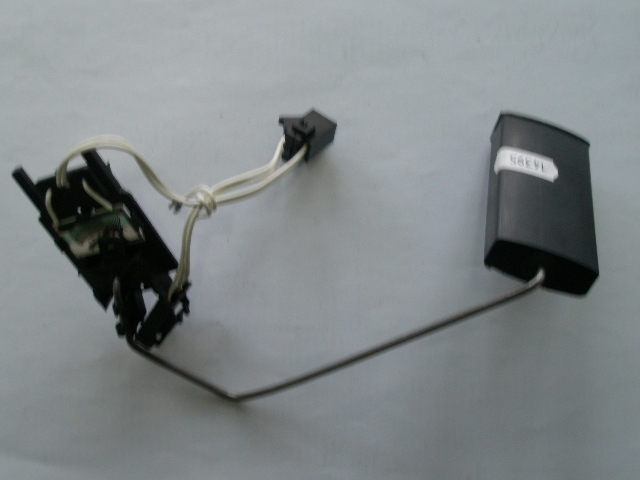

Датчик уровня топливаДатчик уровня топлива

Если речь идет о движении по городу, особого внимания на это обращать не приходится, поскольку рядом всегда найдется какая-нибудь заправка. Выезжая за пределы города, где АЗС встречаются раз на несколько десятков, а то и сотен километров — очень рискованное занятие в том случае, когда измерительный элемент не работает.

Характерные неисправности

У автомобиля ВАЗ 2110 датчик топлива основан на реостате с резистором, который изготавливается из нихромовых частиц. Подвижный элемент реостата опускается в топливо и двигается при помощи рычага и поплавка.

Контакты

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика.

Важно заметить, что не все поломки требуют обязательно его замены. Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю.

Характерные поломки

Определение маркировкиОпределение маркировки

Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

  1. Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
  2. Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
  3. Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
  4. Не исключено, что крепежи фиксации проводов ослабли. Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Выбор нового

Приобрести датчик топлива для ВАЗ 2110 вовсе не проблема, если вы уже извлекли старый элемент из своего автомобиля.

Просто так идти и покупать первый попавшийся, пусть даже высококачественный, не рекомендуется, поскольку он может банально не подойти.

Новый измерительный элемент

Есть два пути решения этого вопроса.

  1. Извлечь старый элемент, отправиться с ним в магазин автозапчастей и приобрести аналогичный.
  2. Заглянуть в руководство по эксплуатации своего автомобиля, узнать, какой датчик с какими характеристиками используется для вашей машины. Приобрести аналогичный.

Важно заметить, что на ВАЗ 2110 с завода устанавливают различные измерительные устройста, показатели сопротивления которых не идентичны. Потому важно заменить старый элемент на точно такой же, дабы избежать возможных проблем.

Замена

Чтобы заменить датчик топлива, вовсе не обязательно быть профессиональным автомехаником. Достаточно изучить руководство по эксплуатации, разобраться в нюансах разборки и сборки узла.

Увы, тут не обойтись без сопутствующих работ. Для того, чтобы добраться до датчика, сначала придется демонтировать топливный насос.

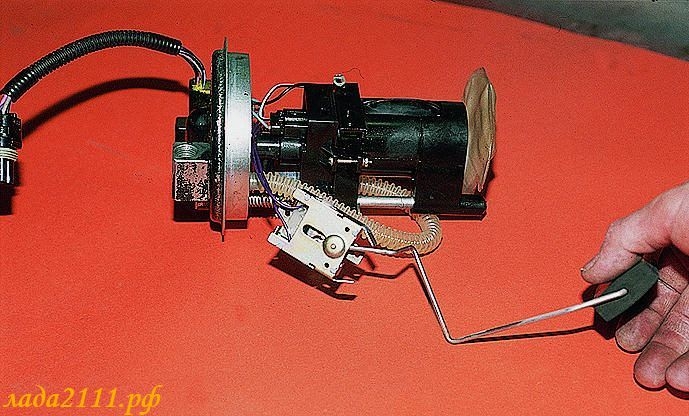

Прицип снятия топливного насоса

Перед началом работы слейте топливо, чтобы его оставалось в баке как можно меньше. Из инструментов вам пригодятся:

  • Гаечные ключи;
  • Отвертки;
  • Молоток и пр.

Итак, приступаем к снятию бензонасоса:

  • Снимите напольное покрытие, которое у вас имеется в багажнике;
  • Снимите крепления прямоугольной крышки, которая выполнена в черном цвете;
  • Отключите минусовую клемму с аккумулятора;
  • Сделайте метки на трубках бензопровода, чтобы потом разобраться, какая предназначена для подачи, а какая — на возврат;
  • Штуцер откручивается гаечным ключом на 17, после чего отводится подающий патрубок;
  • Отводящий патрубок снимается аналогичным способом;
  • Торцевым ключом на 7 миллиметров откручиваются гайки фиксации нажимного ободка;
  • Тут может потребоваться молоток, поскольку метизы часто оказываются прочно закрепленными. Поместите плоскую отвертку на реберную часть гайки и нанесите по рукоятке небольшой удар молотков;
  • Высвободив ободок, поднимите узел и выведите поплавок из топливного бака;
  • Теперь можно снимать насос и соответственно датчик.

Демонтируем датчик

Клипса

Данная работа выполняется в следующей последовательности.

  1. Фигурной отверткой снимаются два винта, которые держат датчик на насосе.
  2. Элементы фиксации разгибаются отверткой и освобождаются направляющие из корпуса насоса;
  3. Датчик держится на болтах и гайках, потому обязательно держите заднюю часть шпильки, раскручивая крепежи;
  4. Аккуратно доставайте указатель, после чего можете заменить его на новых;
  5. Перед обратной сборкой внимательно изучите состояние всех узлов и элементов;
  6. Важно обратить внимание на износ уплотнителей, патрубков, втулок. Если износ серьезный, обязательно замените их на новые. Стоят они дешево, потому серьезных финансовых потерь вы не ощутите;
  7. Втулки при обратном монтаже обработайте всемогущим средством WD40. Причем вне зависимости от того, старые они или новые.

Процедура действительно кажется простой и легко выполнимой своими руками. Это частично так, поскольку вы имеете дело с бензином — легковоспламеняющимся веществом. Потому при самостоятельной замене датчика топлива обязательно придерживайтесь всех правил безопасности. Плюс у вас под рукой обязательно должен быть огнетушитель. Без него приступать к работе категорически запрещается. Любое нарушение правил безопасности влечет за собой довольно печальные последствия.
