Самостоятельная замена помпы на ВАЗ 2110 (8 и 16 клапанов)
Содержание:
Помпой на ВАЗ 2110 является насос, перегоняющий охлаждающую жидкость. Это важный элемент системы охлаждения мотора. Устройство необходимо для нагнетания ОЖ, что обеспечивает циркуляцию охладителя по контурам.
Конструктивными элементами насоса являются:
- Подшипник;
- Крыльчатка;
- Корпус;
- Шестеренки привода.
На ВАЗ 2110 помпа располагается справа от блока цилиндров по ходу движения под крышкой ремня механизма газораспределения. Насос работает за счет вращения ремня ГРМ, приводящий в движение шестерню привода.
Поломка и признаки
Есть несколько характерных признаков, на основе которых можно распознать выход из строя помпы жидкости охлаждения:
- Возникает гул или звук, похожий на шелест, возле привода ГРМ;
- Из посадочного гнезда насоса наблюдаются следы подтекания жидкости охлаждения;
- Произошли механические повреждения ремня — потрескался, расслоился, разломались зубцы;
- Двигатель начал чрезмерно перегреваться;
- Уровень жидкости охлаждения падает ниже нормы, даже при доливке;
- Жидкость плохо циркулирует по системе.
Наиболее часто помпа выходит из строя по причине поломки подшипника. Он, в свою очередь, ломается из-за износа или неправильно осуществленной установки натяжения ремня ГРМ. Если такие неполадки обнаружились, необходимо полностью заменить насос.
Последствия игнорирования
Если игнорировать поломку насоса, и не выполнять никаких действий по ремонту или замене, это может привести к печальным последствиям. А именно:
- Повреждается или обрывается ремень ГРМ. Его затем придется ремонтировать, менять ГБЦ, газораспределительный механизм, поршневую группу;
- Перегревается мотор. Из-за этого могут разрушиться все резиновые элементы соединения системы охлаждения двигателя, прокладка головки блока цилиндров, клапанной крышки, резиновые компоненты поршневой группы.
Актуальная стоимость новой помпы составляет до 1000 рублей. А цена услуг по замене на СТО — еще 1000 рублей. Если вы не хотите тратить такие деньги на автосервис, тогда замену вполне можно провести своими руками.
Правила покупки
Если вы собираетесь менять помпу, то для начала вам предстоит приобрести новую деталь. Чтобы ее выбрать, соблюдайте несколько простых правил.
|
Правило |
Пояснение |
|
Выбирайте хорошего производителя |
Сегодня на рынке есть масса насосов, выпущенных самыми разными компаниями. Доверяйте только проверенным брендам. Избегайте китайских подделок |
|
Ориентируйтесь по каталожному номеру |
Для штатной помпы ВАЗ 2110 каталожный номер 21081307010 |
|
Заводская упаковка |
Изучив руководство и образцы, можно обнаружить несколько отличительных особенностей заводской упаковки. Их научились подделывать, потому будьте внимательны |
|
Прокладка в комплекте |
Ответственные и добросовестные производители обязательно в комплекте с новой помпой предоставляют прокладки. Если их нет, тогда это запчасть сомнительного качества, либо продавец извлек ее, чтобы продать отдельно. Проверьте в сети, предусматривает ли производитель, насос которого вы покупаете, прокладки. Если да, тогда все претензии к продавцу |
|
Гарантийный талон |
Обязательно убедитесь, что в коробке есть талон гарантии. Он позволит вам поменять агрегат на новый или получить обратно деньги, если устройство окажется дефектным |
Замена
Купив новый насос охлаждающей жидкости, можно приступать к процедуре замены.
ВАЗ 2110 работает совместно с 8 клапанным и 16 клапанным силовыми агрегатами. Несмотря на наличие определенной разницы между ними, процедура замены помпы проводится идентично.
Представленная ниже инструкция актуальна для десяток с двумя типами моторов.
- Поставьте автомобиль на ровную площадку над ямой или на эстакаде.
- Поднимите капот, снимите минусовую клемму с аккумулятора, что позволит отключить питание автомобиля.
- Открутите крышку расширительного бачка с охлаждающей жидкостью. Так вы сбросите избыточное давление в системе.
- Теперь спускайтесь под автомобиль.
- Подставьте под блок цилиндров чистую тару объемом минимум 5 литров.
- Открутите сливную пробку охлаждающей жидкостью с помощью ключа на 13 миллиметров, что позволит вам слить ОЖ. Будьте внимательны, сливать ОЖ, в отличие от масла, необходимо на остывшем двигателе.
- Когда весь охладитель выйдет, закрутите пробку на место.
- Открутите ключом на 10 три крепежных болта, которые удерживают кожух привода ГРМ.
- Демонтируйте кожух.
- Поставьте коленвал в ВМТ первого цилиндра — верхнюю мертвую точку. Чтобы сделать этого, нужно выключить передачу и повернуть ключом на 19 специальный болт, который удерживает шкив генератора. Крутите до тех пор, пока не совпадут метки шестеренки распредвала с меткой на заднем кожухе привода ГРМ.
- Убедитесь, что на маховике и картере сцепления метки совпали. Для этого вам придется извлечь заглушку на картере. Она выполнена из резины и располагается справа от блока цилиндров.
- Застопорите коленвал в этом положении. Можете использовать простую шлицевую отвертку, которая вставляется в зубья маховика.
- Немного ослабьте фиксирующую гайку натяжного ролика с помощью ключа на 17 миллиметров.
- Проверните ролик при помощи специального ключа в направлении против часовой стрелки. Так вы сможете ослабить уровень натяжения ремня ГРМ.
- Теперь можно достаточно легко демонтировать натяжной ролик и ремень.

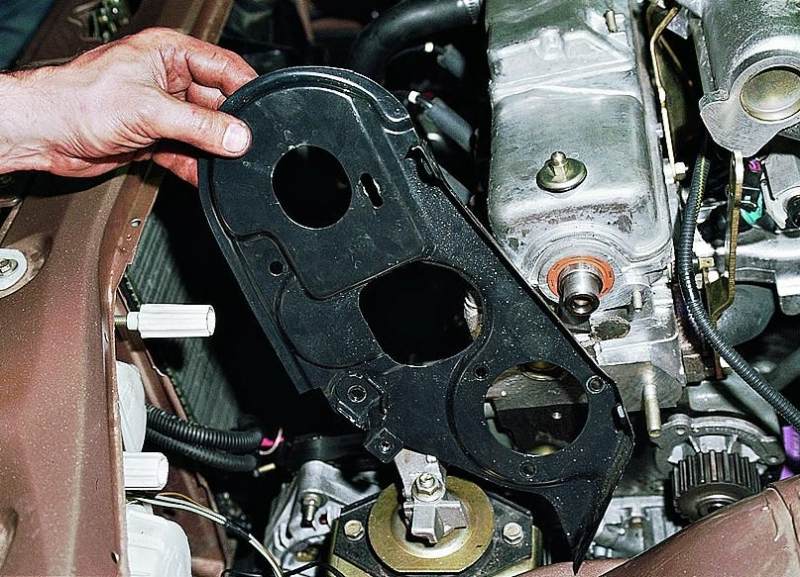

- Следующий шаг — откручивание пяти крепежных болтов, которые удерживают нижний кожух привода ГРМ. В их число входят 3 болта, которые держат помпу. Вам пригодится торцевой ключ или головка на 10.
- Кожух после этого можно снять.
- На ВАЗ 2110 предусматривается установка помпы с помощью трех болтов под шестигранник. Когда вы их открутите, можно просто аккуратно снять помпу, постучав по корпусу.
- Если не получается, тогда с помощью плоской отвертки подденьте корпус насоса охлаждающей жидкости, что позволит вам извлечь помпу.
- Удалите следы от старой прокладки, которые должны остаться на поверхностях посадочных мест.
- Прокладка смазывается с двух сторон при помощи специального автомобильного герметика. Подготовленная и обработанная новая прокладка укладывается на корпус новой помпы.
- Новый насос устанавливается на свое законное место, забирая эстафету у старого нагнетателя охлаждающей жидкости.
Прежде чем устанавливать новый насос ОЖ, убедитесь, что он нормально вращается, нигде его не клинит.
Нюансы обратной сборки
- Установите на место новый насос охлаждающей жидкости;
- Верните на место кожух;
- Зафиксируйте шкивы распределительных валов;
- Верните на свое законное место ремень ГРМ;
- Ремень нужно надевать, ориентируясь на метки на распределительном и коленчатом валах;
- Подтяните ремень натяжным роликом и эксцентриком до нужного уровня;
- Проверните несколько раз двигатель, чтобы проверить совпадение меток;
- Отрегулируйте положение и натяжение ремня в соответствии с нормами;
- Установите наружный кожух устройства;
- Верните на место клемму от адсорбера;
- Долейте до необходимого уровня охлаждающую жидкость.
Замена помпы — это отличный повод заодно поменять жидкость охлаждения. Если вы заранее планируете это делать, на чистоту тары для слива ОЖ можно не обращать особое внимания.
Если же помпы вышла из строя через некоторое время после того, как охлаждающая жидкость менялась, лучше ее же залить обратно по завершению ремонта. Все же покупка новой ОЖ — мероприятие не самое дешевое. Учитесь грамотно экономить на ремонте.
Грамотно организовав замену помпы на своем ВАЗ 2110, вы сможете сэкономить приличную сумму денег, плюс набить себе руку. В среднем на работу уходит около 3 часов. При соблюдении инструкций, никаких подводных камней в процессе ремонта возникать не должно.
