Датчик бензина на ВАЗ 2109 (карбюратор, инжектор)
Содержание:
Если вдруг стрелка указателя уровня топлива упала вниз или же ведет себя несколько неадекватно, особо переживать не стоит. Вы легко сможете устранить проблему своими руками, если она заключается в вышедшем из строя датчике.
Игнорировать поломку датчика уровня топлива (ДУТ) не стоит, поскольку при отсутствии информации об оставшемся количестве топлива, вы сильно рискуете не доехать до автозаправочной станции, а остановиться где-то в глуши.
Расположение
Если обычно большинство ремонтных работ, связанных с двигателем и его системой, выполняется через подкапотное пространство, то в случае с датчиком уровня топлива все несколько иначе.
Причины замены
Вам придется обязательно заменить датчик, если автомобиль начинает выдавать следующее:
- Стрелка указателя уровня топлива «пляшет» или упала замертво в положение ноль;
- Постоянно горит индикатор, сообщающий о критическом уровне топлива, хотя вы только что заправили полный бак.
ДУТ на высокой и низкой панели
Отличия в датчиках на инжекторах и карбюраторах минимальные. Также немного отличаются датчики уровня топлива на автомобилях ВАЗ 2109, оснащенных низкой и высокой панелью.
Разница заключается в показателях сопротивления. Эти параметры необходимо знать в процессе проверки состояние резистора датчика.
|
Тип панели |
Показания сопротивления |
|
Высокая панель |
|
|
Низкая панель |
|

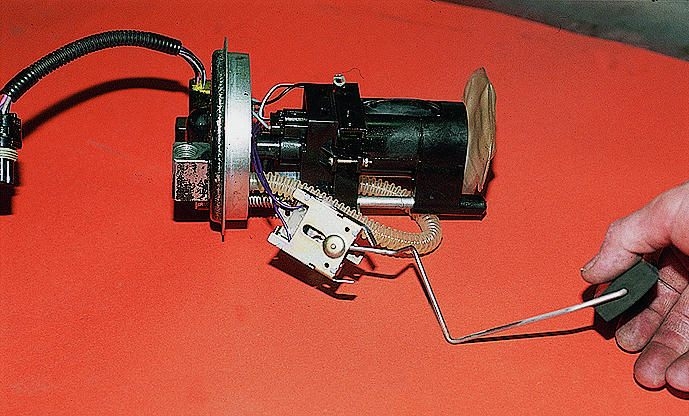

В связи с этим, покупая новый датчик уровня горючего, обязательно спрашивайте контроллер для высокой или низкой панели, в зависимости от того, какой автомобиль у вас. Также важно заметить, что в случае с инжекторными двигателями датчик находится внутри бензонасоса, но он основан на том же принципе действия, что и карбюраторный.
Проверка работоспособности
Не спешите выкидывать старый датчик и менять его на новый регулятор. Сначала можно попробовать проверить, действительно ли он не работает.
Для проверки вам в любом случае придется извлечь «подозреваемого».

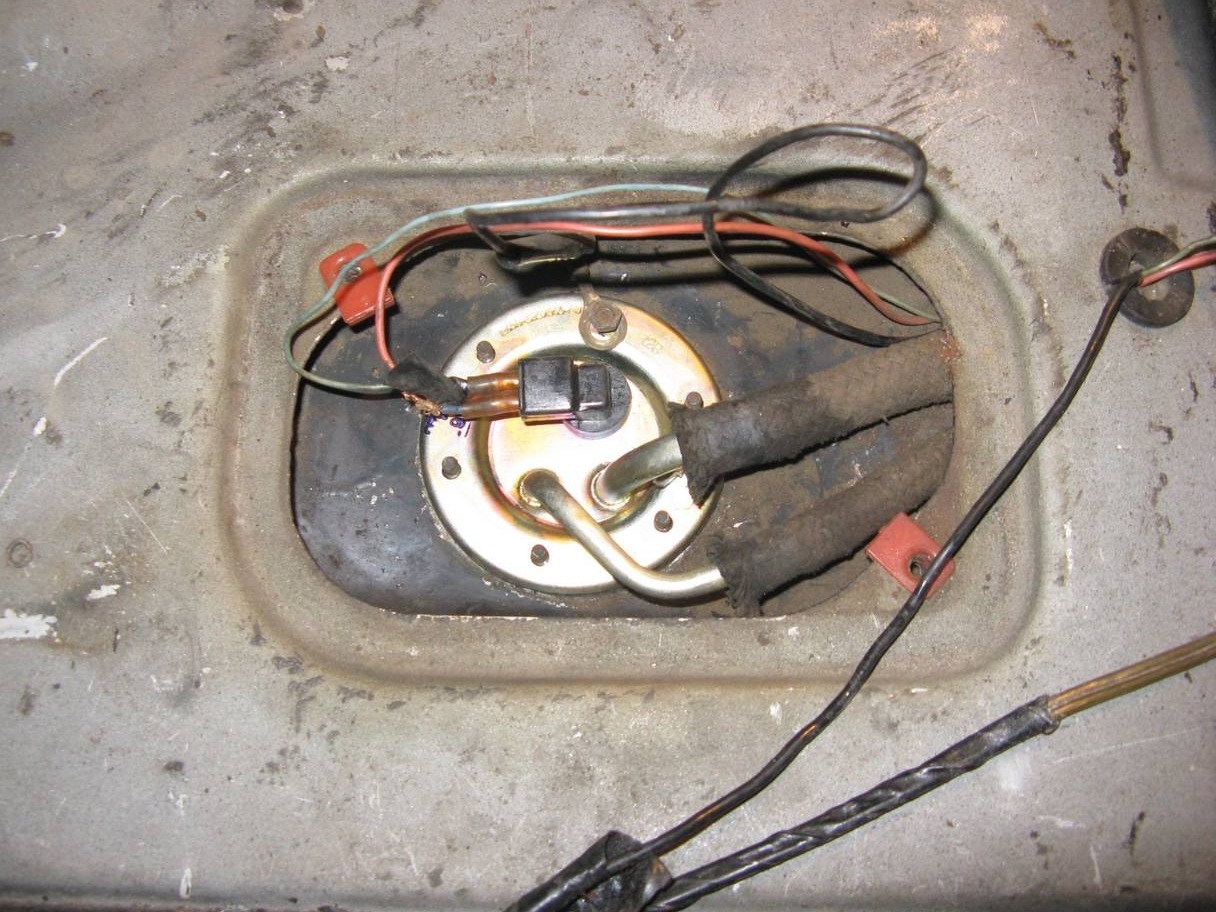

- В салоне автомобиля снимите нижнюю часть заднего кресла, уберите шумоизоляционный материал, если таковой имеется. Так вы откроете себе доступ к смотровому люку в полу автомобиля.
- Крестовой отверткой открутите четыре крепежных винта, которые удерживают лючок. Снимите его. Под люком вы обнаружите уплотнительную прокладку, выполненную из резины. В любом случае, даже если старый датчик будет вновь работать на благо вашего автомобиля, эту прокладку следует заменить.
- Отключите от датчика питающую колодку с проводами, а затем по периметру открутите крепежные гайки, которые удерживают искомый датчик уровня топлива на корпусе бака. Обычно таких гаек 6 штук, а для их демонтажа потребуется торцевая головка на 8 или обычных гаечный ключ.
- Под одной из гаек располагается провод массы, закрепленный на шпильке. Снимите проводок и уберите пока в сторону. Он не должен мешать.
- Аккуратно достаньте датчик и не забудьте извлечь уплотнительную прокладку из резины, которая находится прямо под регулятором. Если на ней есть следы повреждений, дефектов, обязательно замените данный компонент.
- Когда датчик демонтирован, проверьте визуально его текущее состояние. Если имеются механические повреждения, дальше пытаться его отремонтировать или восстановить работоспособность не имеет никакого смысла. Сразу меняйте.
- В случае отсутствия визуальных повреждений, проверьте состояние поплавка. Он может быть разгерметизирован, то есть внутри него имеется топливо, на поверхности элемента видны трещины, различные дефекты, через которые просочилось топливо. Если все это есть в наличии у поплавка, замените весь датчик.
- Обязательно продуйте с помощью сжатого воздуха фильтр очистки топлива. Полезное мероприятие, которое точно не повредит вашей топливной системе. Особенно, если качество бензина, которым вы заправляете свой ВАЗ 2109, оставляет желать лучшего.
- Проверьте состояние резистора. Для этого вам потребуется мультиметр в режиме омметра. Подключите измерительное устройство к выводам датчика и замерьте показания. В крайнем нижнем положении (пустой бак) сопротивление должно быть около 315-345 Ом. Если бак заполнен наполовину, сопротивление будет 108-128 Ом. А при пустом баке омметр должен показывать не более 7 Ом. Если же параметры отличаются от указанных, либо сопротивление совсем отсутствует, это говорит о неисправности контроллера. Он подлежит обязательной замене.
Обратная сборка
Следовать необходимо по обратному принципу демонтажа. Но тут есть свои нюансы.
- Установите на шпильки прокладку бензобака.
- Поставьте на место новый или отремонтированный старый датчик.
- На одну из шпилек наденьте проводок массы от регулятора уровня топлива, после чего можно закручивать все демонтированные шесть крепежных гаек датчика.
- На обе трубки наденьте шланги отвода и подвода топлива. Затем вы сможете до конца закрутить винты хомутов топливопроводных шлангов.
- Подключите питающую колодку проводов к регулятору уровня горючего и верните на место крышку люка. Только не забудьте про уплотнительные прокладки. Все они меняются в большинстве случаев на новые. Даже если состояние старых удовлетворительное.
Увы, не всегда замена ДУТ дает необходимый результат. После проведенных работ может оказаться, что с датчиком все хорошо, однако указатель уровня топлива на приборной панели упорно продолжает вести себя неадекватно или вовсе не реагирует.
ДУТ исправен. Что делать?
Попробуйте провести следующие мероприятия.

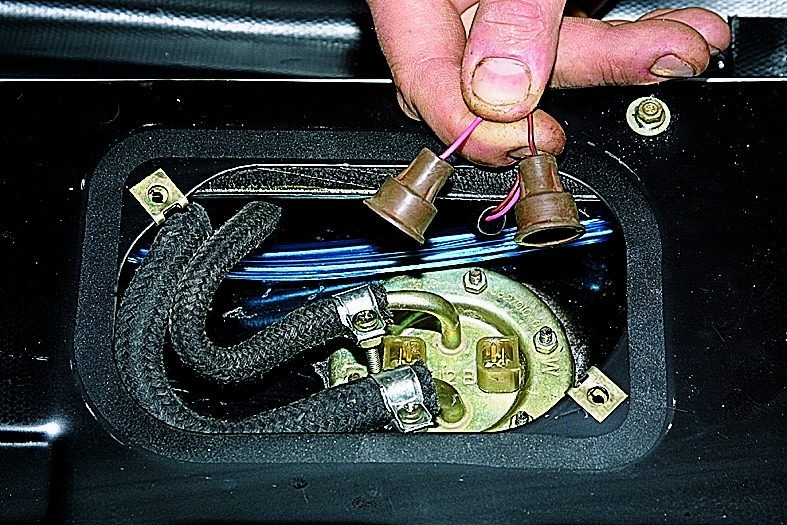

- У разъема датчика имеется пара проводов — розового и голубого цвета;
- От розового функционирует стрелка указателя уровня горючего в баке, а голубой поводок отвечает за лампочку критически низкого уровня топлива;
- Возьмите любую подручную перемычку, то есть кусочек любого провода, после чего перемычкой замкните на массу розовый проводок, включив при этом зажигание. В этот момент стрелка должна оказаться в положении полного бака;
- Теперь аналогично с помощью перемычки замыкаем с массой голубой провод. Это должно включить лампочку, которая сообщает на приборной панели о низком уровне топлива внутри бензобака;
- Если при замыкании перемычкой на массу не работал указатель или лампа, это говорит о том, что «накрылся» сам указатель, либо имеется проблема с состоянием проводки.
В замене датчика нет совершенно ничего сложного. Демонтажные работы вполне можно провести за 30-60 минут при наличии даже небольшого опыта. Что же касается самого ДУТ, то он выходит из строя не так часто, но знать об особенностях его замены должен каждый владелец ВАЗ 2109 и не только.
