Как снять панель приборов на ВАЗ 2109
Содержание:
Если часть автомобилей ВАЗ 2109 имеют высокую панель, то другая часть — низкую. Схемы при этом несколько отличаются, потому предлагаем вашему вниманию подробное описание панели приборов и щитка приборов у девяток с низкой панелью.
Приборная панель

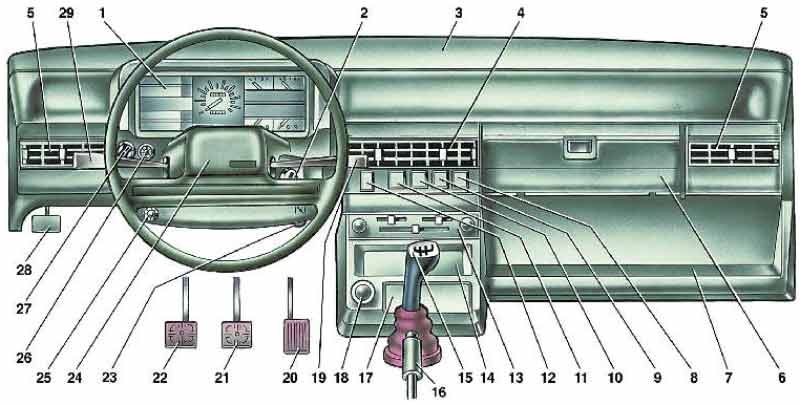

Мы ознакомимся со схемой приборной панели и ее компонентами, опираясь на приведенное ниже изображение.
На указанной схеме имеются следующие элементы.
|
Номер |
Что это |
|
1. |
Комбинация приборов |
|
2. |
Выключатель зажигания |
|
3. |
Приборная панель |
|
4. |
Центральные сопла системы отопления и вентиляции салона |
|
5. |
Боковые сопла системы отопления и вентиляции салона |
|
6. |
Крышка бардачка |
|
7. |
Полка |
|
8. |
Заглушка |
|
9. |
Выключатель обогрева стекла на двери задка |
|
10. |
Выключатель задней противотуманной оптики |
|
11. |
Выключатель аварийного сигнала |
|
12. |
Центральный переключатель наружного света |
|
13. |
Панель управления системой отопления и вентиляции салона |
|
14. |
Гнездо радиоприемника |
|
15. |
Рычаг коробки переключения передач |
|
16. |
Рычаг ручного стояночного тормоза |
|
17. |
Пепельница |
|
18. |
Прикуриватель |
|
19. |
Рычаг управления омывателем лобового стекла и стеклоочистителем |
|
20. |
Педаль газа |
|
21. |
Педаль тормоза |
|
22. |
Сцепление |
|
23. |
Ручка закрытия воздушной заслонки |
|
24. |
Выключатель клаксона |
|
25. |
Ручка сброса данных счетчика суточного пробега |
|
26. |
Выключатель подсветки приборной панели |
|
27. |
Ручка управления гидрокорректором фар |
|
28. |
Рычаг привода замка капота |
|
29. |
Рычаг управления светом фар и поворотниками |
Комбинация приборов

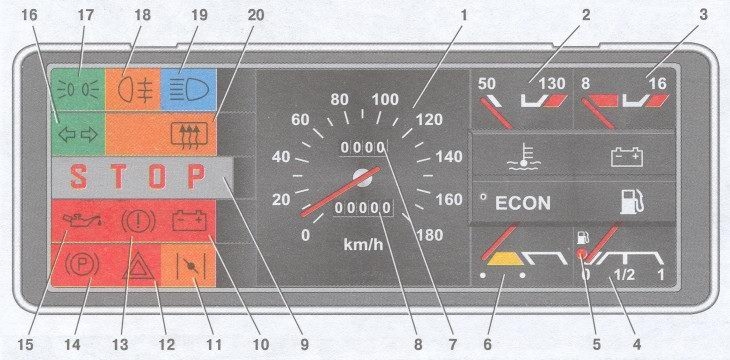

Что же касается комбинации приборов у ВАЗ 2109 с низкой панелью, то она имеет следующую схему.
Согласно представленному изображению, компоненты у комбинации приборов следующие.
|
Номер |
Что это |
|
1. |
Спидометр |
|
2. |
Указатель температуры жидкости охлаждения |
|
3. |
Вольтметр |
|
4. |
Указатель уровня горючего в баке |
|
5. |
Контрольная лампа резерва топлива |
|
6. |
Эконометр |
|
7. |
Счетчик суточного пробега автомобиля |
|
8. |
Счетчик общего пробега автомобиля |
|
9. |
Лампа STOP |
|
10. |
Контрольная лампа уровня заряда аккумуляторной батареи |
|
11. |
Контрольная лампа воздушной заслонки |
|
12. |
Контрольная лампа активации аварийки |
|
13. |
Контрольная лампа низкого уровня тормозной жидкости |
|
14. |
Контрольная лампа активации ручного тормоза |
|
15. |
Контрольная лампа аварийно низкого давления масла |
|
16. |
Контрольная лампа включения поворотных указателей |
|
17. |
Контрольная лампа включения габаритной оптики |
|
18. |
Контрольная лампа включения задней противотуманной оптики |
|
19. |
Контрольная лампа включения дальнего света |
|
20. |
Контрольная лампа включения заднего обогрева стекла |
Демонтаж
Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:
- Кузовной ремонт;
- Ремонт компонентов панели;
- Шумоизоляция автомобиля;
- Желание поменять старую торпеду на новую и пр.
Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.
- Снимите ручки управления печкой. В общей сложности из три.
- Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
- Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
- Отключите колодку с проводкой от выключателя задней противотуманной оптики.
- Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
- Отключите колодку с проводкой от выключателя аварийки.
- Снимите колодку с проводкой от переключателя наружного света.
- Отключите питающую колодку подсветки прикуривателя.
- Отключите колодку с проводкой прикуривателя и снимите накладку панели.
- Демонтируйте 4 крепежных элемента панели управления печкой.
- Открутите 2 крепежа козырька щитка приборов.
- Снимите непосредственно сам козырек комбинации приборов.
- Пружинные зажимы необходимо сжать.
- Извлеките из панели корпус комбинации приборов.
- Открутите крепежную гайку спидометра, после чего отсоедините его трос.
- Отключите колодку с проводами (она белая) от щитка приборов.
- Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
- Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
- От комбинации приборов теперь необходимо отсоединить красную колодку.
- Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
- Открутите крепежную гайку выключателя подсветки приборов.
- Открутите крепежную гайку гнезда гидрокорректора фар.
- Снимите руль и его подрулевые переключатели.
- Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
- Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
- Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
- Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
- Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
- Открутите крепежный винт сбоку слева приборной панели.
- Открутите крепеж нижней фиксации панели слева.
- Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
- Открутите крепежный винт панели, который располагается внутри бардачка.
- С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.
Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.
Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.
