Не работает стартер на ВАЗ 2109, что делать?

Содержание:

  1. Конструкция и принцип работы
  2. Характерные неисправности
  3. Диагностика
  4. Снятие
  5. Ремонт

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройстваВнешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел

Особенности

Электромотор

По нему через четыре щетки передается постоянный ток

Муфта свободного хода с шестеренкой

Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля

Тяговое реле

Служит для выдвижения бендикса с шестеренкой при включении электроприбора

Втулки

Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

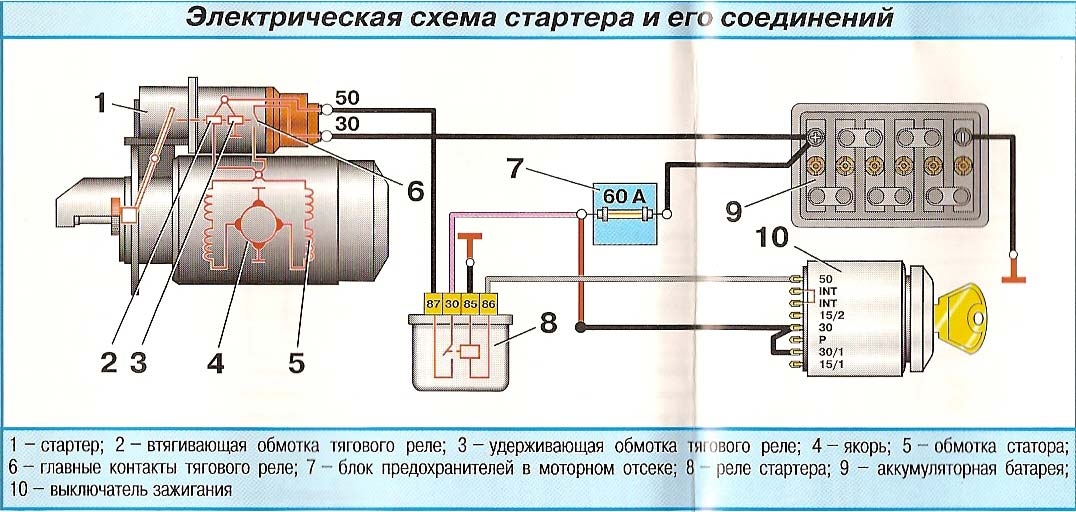

Схема устройстваСхема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

  • Во время запуска двигателя возникает необычный шум;
  • Полное отсутствие или медленное вращение стартера;
  • Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
  • Агрегат вращается с бендиксом, но потом сцепление разрывается;
  • Поворачивая ключ в замке зажигания, наступает тишина.

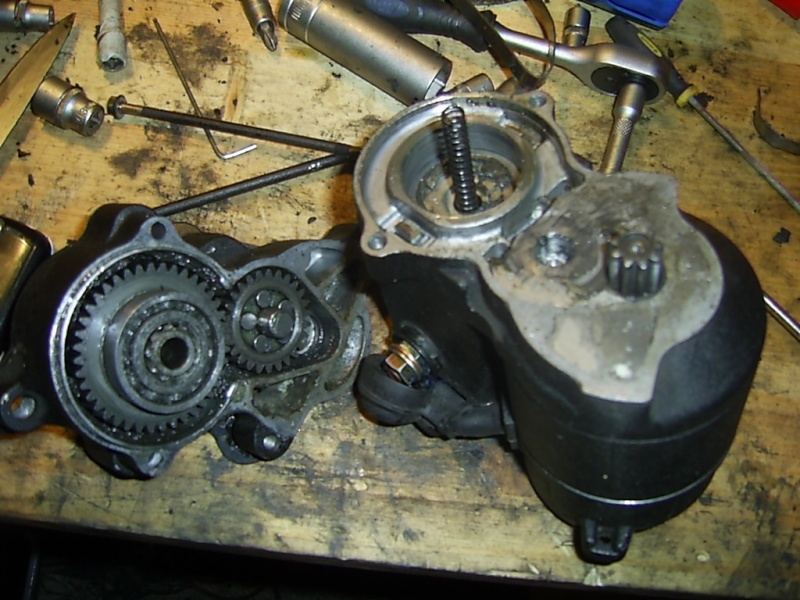

Проверка демонтированного узлаПроверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

  1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
  2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
  3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
  4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
  5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

  1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
  2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
  3. Отключите разъем проводов от вывода втягивающего реле стартера.
  4. Открутите крепежную гайку с контактного болта реле, снимите провод.
  5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
  6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
  7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Демонтажные работы

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

  • Щетки;
  • Якорь;
  • Обгонная муфта;
  • Тяговое реле;
  • Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

  1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
  2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
  3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
  4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
  5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
  6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

ЩеткиЩетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

  1. Снимите корпус со стартером.
  2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
  3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
  4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

 Якорь

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

  1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
  2. Снимите ограничительное кольцо.
  3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
  4. Достаньте промежуточную опору с вала.
  5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

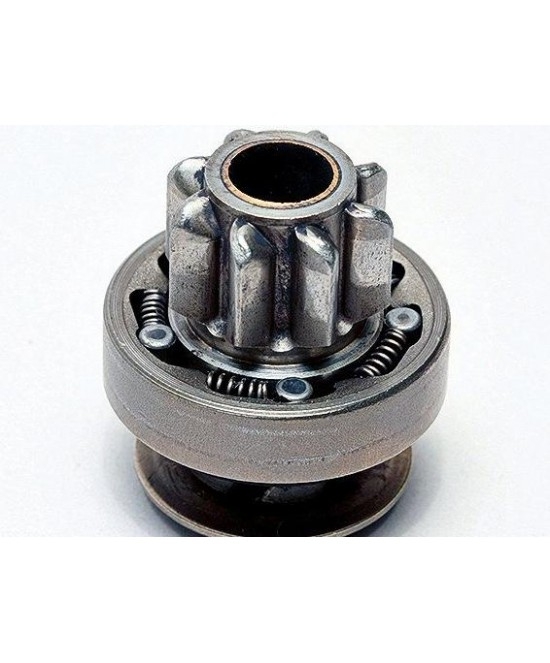

Бендикс или обгонная муфтаБендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

  • Чтобы снять реле, открутите два винта, расположенные спереди;
  • Приподнимите реле, отсоедините от рычага якорь;
  • Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

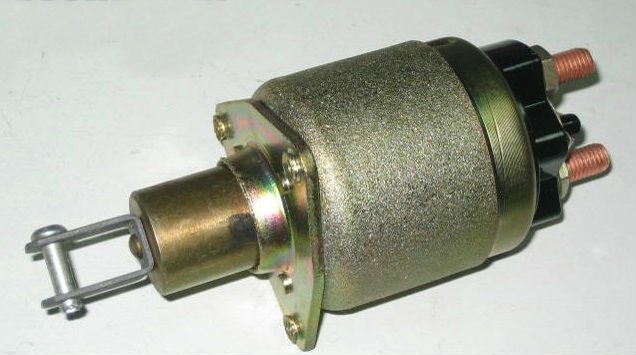

РелеРеле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

ВтулкиВтулки

  1. В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
  2. Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
  3. Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
  4. Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
  5. Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
  6. Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.
