Процесс замены водяной помпы на ВАЗ 2109

Содержание:

  1. Признаки износа
  2. Необходимый инструмент
  3. Процесс замены помпы
  4. Обратная сборка

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Из самых часто возникающих проблем с этой системой является порыв или соскакивание патрубков и течь радиатора. Реже, но тоже бывает заклинивание термостата в одном положении, неисправность температурного датчика, и выход из строя помпы.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

Водяная помпа

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Положительным фактом в конструкции силовой установки данного авто является то, что данный элемент является внешним оборудованием, поэтому замена помпы ВАЗ-2109 — операция не особо сложная и не требует значительной разборки мотора. Практически никакие другие элементы силового агрегата, к примеру, карбюратор или генератор – не затрагиваются.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

  1. Ключи рожковые и накидные на «10» и «17»;
  2. Головки с воротками тех же размеров;
  3. Мощная плоская отвертка;
  4. Нож;
  5. Емкость для слива рабочей жидкости;
  6. Ветоши;
  7. Герметик;
  8. Домкрат;
  9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

  • ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.
  • Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

    Слив рабочей жидкости

  • Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

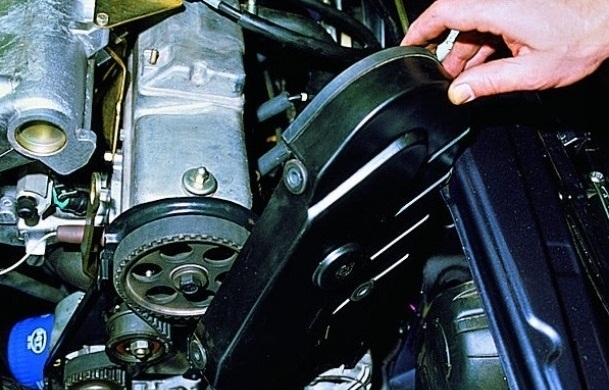

    Снятие защитной крышкиСнятие защитной крышки

  • За болт шкива коленвал проворачивается до тех пор, пока не сойдется метка, нанесенная на шестерню распредвала с выступом на задней крышке. Затем пластиковая защитная крышка устанавливается на место, но не фиксируется, и проверяется совпадение метки на шкиву с меткой на крышке. Также дополнительно можно проверить совпадение меток на маховике, для чего нужно вытянуть заглушку смотрового окошка на картере сцепления. Все метки должны совпадать, если нет — нужно проворачивать коленвал дальше – до совпадения.

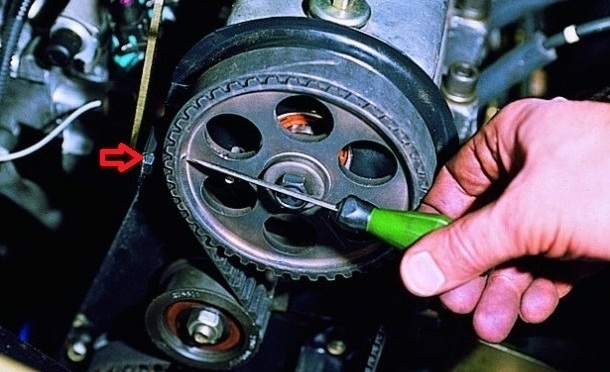

    Совмещение меток на распредвалеСовмещение меток на распредвале

  • Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

    Снятие натяжного ролика

  • Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

    Снятие ремня ГРМ

  • Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

    Снятие шестерни распредвала

  • Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

    Снятие задней крышки

  • Болты крепления помпы тоже выкручиваются. Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.
  • Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее.

    Извлечение помпыИзвлечение помпы

  • Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.
  • Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб. Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:
