Замена бензонасоса и сетки на ВАЗ 2114

Содержание:

Не секрет, что без бензина на автомобиле далеко не уедешь. Потому для работы двигателя просто необходимо, чтобы вся топливная система функционировала в оптимальном режиме.

Во многом за подачу топлива на двигатель отвечает бензонасос, которого модель ВАЗ 2114 не лишена, конечно же. Чтобы решить проблему с отказавшим в работе топливным насосом, нужно удостовериться в его виновности.

Внешний вид устройства

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

  1. Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
  2. Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться:
    1. Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
    2. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.
  3. Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
  4. Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
  5. Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.

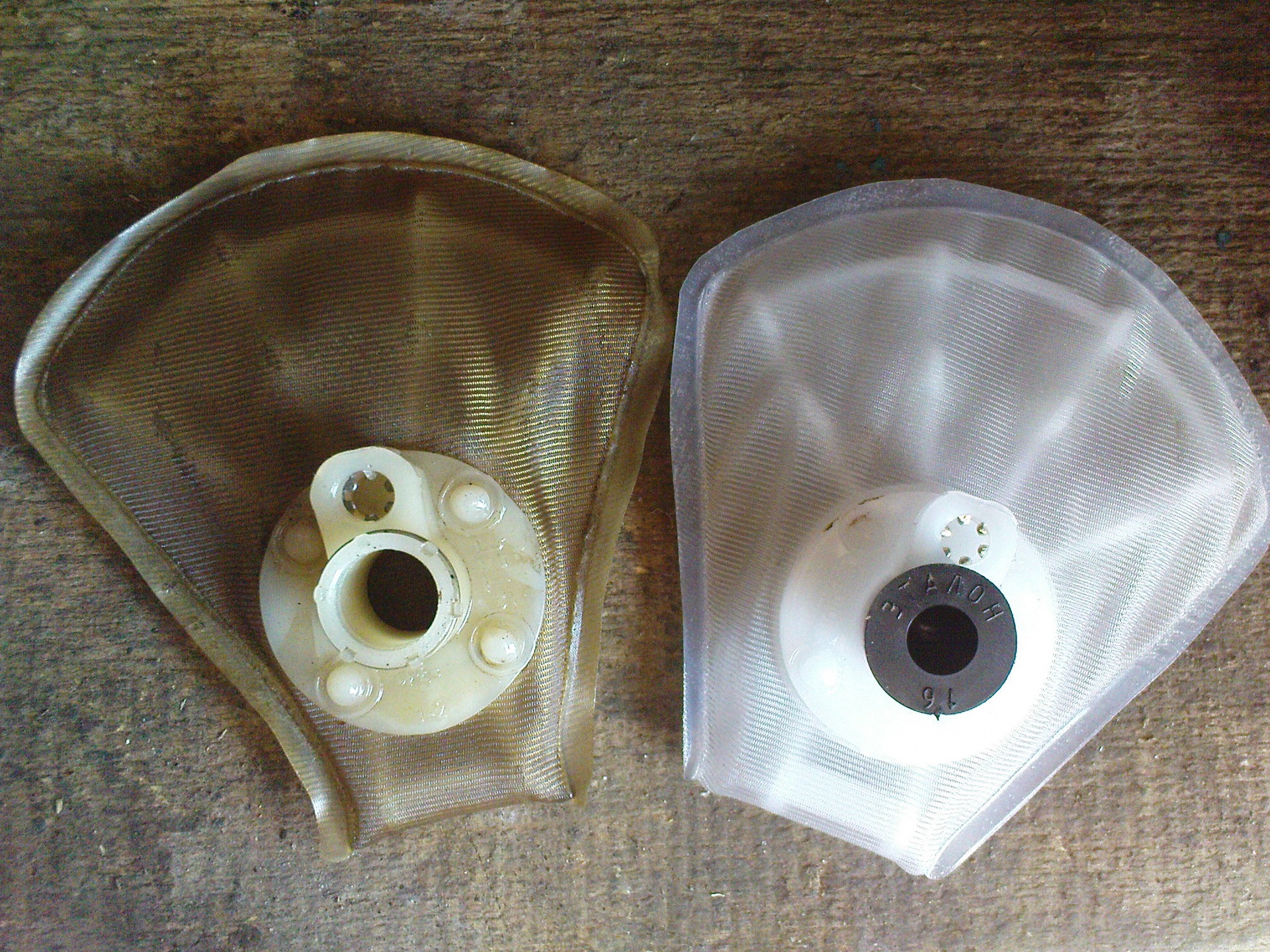

Новый и старый фильтр грубой очисткиНовый и старый фильтр грубой очистки

Многие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.

Популярные поломки

Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

  • Предохранитель топливной помпы;
  • Реле топливного насоса;
  • Масса помпы;
  • Моторчик;
  • Контакты;
  • Сам насос.

Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

Давление

Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

Режим проверки

Нормальный показатель

На холостых оборотах

2,5 атм

При зажигании

от 3 атм

Без трубки регулятора давления

3,3 атм

При пережатом сливе

7 атм

При нажатии на педаль газа

3-2,5 атм

Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

Контакты

Бензонасос включает в себя три проводка:

  • Плюсовой (положительный);
  • Минусовой (отрицательный);
  • Показатель уровня топлива.

Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

Проверка контактовПроверка контактов

Моторчик

Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

  • Для его проверки потребуется та же лампа на 12В;
  • Закрепите ее на любой клемме мотора;
  • Поверните ключ зажигания;
  • Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

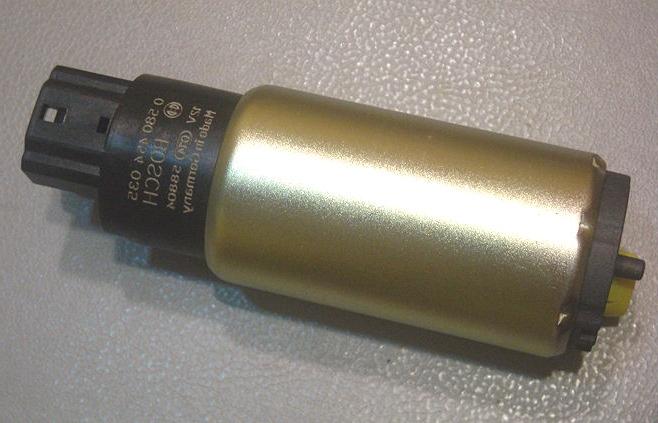

МоторчикМоторчик

Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

Масса топливной помпы

С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

  • Добраться к днищу через салон;
  • Убрать пластик под ручником;
  • Снять напольное покрытие;
  • Достать контакты заземления;
  • Прочистить;
  • Закрепить на бензонасосе максимально прочно.

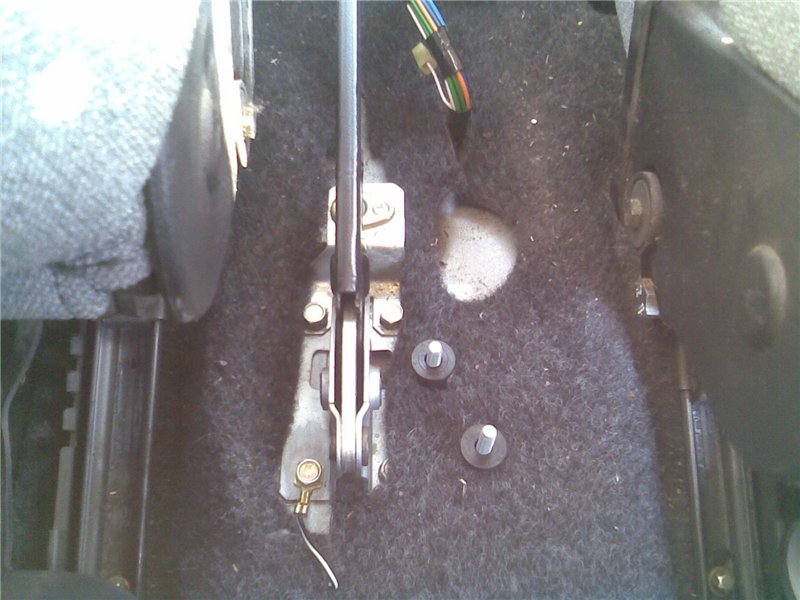

МассаМасса

Реле

Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

Находим реле

Если же данный процесс нарушен, вам придется:

  • Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
  • Взглянуть со стороны переднего пассажира;
  • Отыскать три реле;
  • Самое нижнее из них — это наше искомое реле от насоса;
  • Поверните ключ зажигания;
  • Если от реле услышите характерный щелчок, оно исправно;
  • При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

Предохранитель

Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

Расположение предохранителяРасположение предохранителя

  1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
  2. Поднимите капот, посмотрите в зону около лобового стекла.
  3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
  4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
  5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
  6. Изучите его внешнее состояние, достав из короба.
  7. Если контакты целые, тогда все с предохранителем нормально.
  8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.

Замена насоса

Большинство современных автомобилей оснащаются бензонасосами, которые расположены внутри самого бака с топливом. Из-за этого добраться до него достаточно сложно и подобное размещение вызывает массу вопросов.

В случае с ВАЗ 2114 можно поднять заднее сиденье, под которых находится прямоугольный люк. Открыв его, вы получите доступ к насосу, датчику с поплавком и фильтру грубой очистки — сетке. То есть при необходимости вы легко сможете выполнить замену фильтра или другого элемента.

На бензонасос идет два топливных провода:

  • Подающий. С его помощью, проходя через фильтр тонкой очистки, питается рампа и форсунки;
  • Обратный. Через регулятор давления возвращается топливо, что позволяет непрерывно обеспечивать питание двигателя.

Теперь поговорим непосредственно о том, как снять и заменить вышедший из строя топливный насос.

  1. Отключите в обязательном порядке минусовую клемму с аккумуляторной батареи вашего автомобиля.
  2. Желательно опустошите бак от топлива.
  3. При снятии топливного модуля вы получите возможность добраться до днища топливного бака, а потому есть шанс очистить его от всевозможных осадков.
  4. Избавьтесь от давления внутри топливопровода. Это позволит избежать попадания целой струи из топлива вам в лицо или внутрь автомобиля. Для этого воспользуйтесь измерительным штуцером на топливной рампе и тонкой отверткой.
  5. Снимите заднее сиденье, чтобы получить доступ к люку, ведущему нас к топливному модулю.
  6. Открутите два крепежа, удерживающих крышку люка.
  7. Отключите электро разъем от модуля.
  8. С помощью ключа на 17 открутите топливопроводы, которые подключены к насосу. Делайте это аккуратно, чтобы не потерять уплотнительное кольцо. Затем отведите патрубки в сторону, дабы они вам не мешали.
  9. С помощью головки на 7 миллиметров нужно открутить 8 крепежных гаек. Они держат прижимную пластину, удерживающую весь модуль.
  10. Вынимайте его аккуратно через отверстие в топливном баке, но перед этим не забудьте освободить поплавок датчика уровня топлива.
  11. Если имеется новый модуль, устанавливайте его точно в обратной последовательности.
  12. Если же замене подлежит только один из элементов, тогда придется разобрать топливный модуль на элементы.
  13. С разборкой модуля проблем не возникнет даже у новичка, поскольку разбирается узел на элементы достаточно легко.
  14. Выполните процедуру обратной сборки, залейте топливо и проверьте систему в работе.

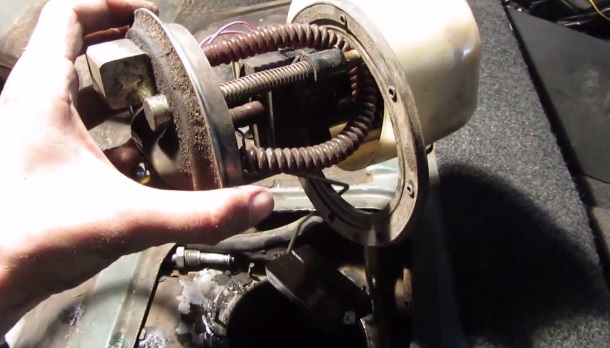

Процесс заменыПроцесс замены

Обратите внимание на тип установленного насоса. На помпах нового образца система крепления несколько другая. Потому для работы вам потребуется трещотка и головка на 10 миллиметров. С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе.

Серьезных проблем процедура по замене топливной помпы вызывать не должна. Но все же будьте внимательными, аккуратными и последовательными. Вы работаете с топливом, а потому должны соблюдать все меры безопасности.
