Самостоятельная замена вакуумного усилителя на ВАЗ 2114

Содержание:

  1. Как он работает
  2. Проверка работоспособности
  3. Когда менять усилитель
  4. Замена
  5. Цена вопроса

Для начала нужно разобраться, чем вообще таким является этот вакуумный усилитель.

  • Это кожух, внутри которого располагается клапан. Элемент конструктивно делится на две части, которые разделены прослойкой из резины — диафрагма;
  • Одна часть усилителя является атмосферной, а вторая вакуумная — она соединяется с впускной трубой от силового агрегата;
  • Клапан усилителя — это кожух из пластика, внутри которого располагаются основные элементы, которые подвержены износу. Как раз из-за них нарушается работа коробки передач. Если быть точнее, КПП начинает дребезжать;
  • Состав клапана такой — на втулке расположен шток, соседствующий с буфером и поршне. Еще там есть сам клапан на толкателе и пружинах возврата с фильтром.

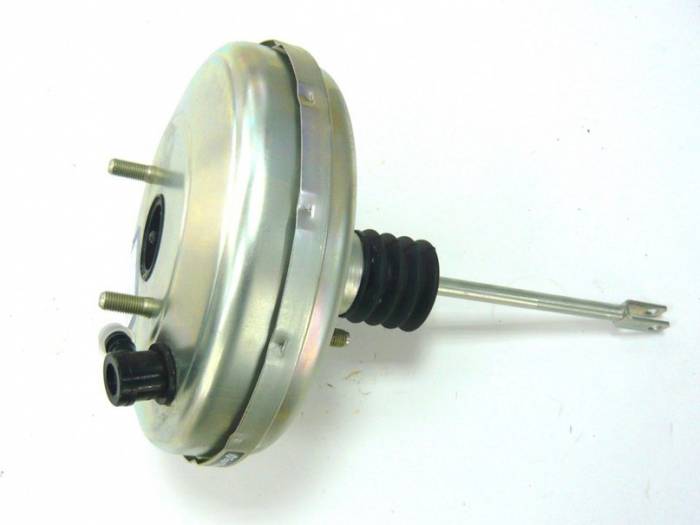

Внешний вид устройстваВнешний вид устройства

Как он работает

Прежде чем приступать к ремонту или замене тот или иного узла, агрегата, нужно разобраться, как он функционирует.

Работает вакуумный усилитель следующим образом:

  • Водитель нажимает на педаль тормоза до упора в пол;
  • Одновременно с этим поршень и толкатель сдвигаются, открывая пространство между двумя секциями устройства;
  • После этого в образованное пространство продвигается вакуумная секция и забирает весь воздух;
  • Воздух давит на заслонку между частями усилителя, из-за чего возникает разница давления в двух частях;
  • Разница давления приводит к тому, что смещается шток и клапан;
  • Когда педаль опускается, все элементы возвращаются на места, система отключается.

Принять решение относительно ремонта или замены вакуумного усилителя можно только на основе проведенной проверки. Выполнить инспекцию устройства вполне можно своими руками.

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

  1. Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
  2. Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
  3. Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Замена

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

  • Набор отверток;
  • Пассатижи;
  • Накидной ключ на 13 и 17 миллиметров;
  • Специальный ключ для тормозных трубок;
  • Новые заглушки;
  • Новые штуцеры.

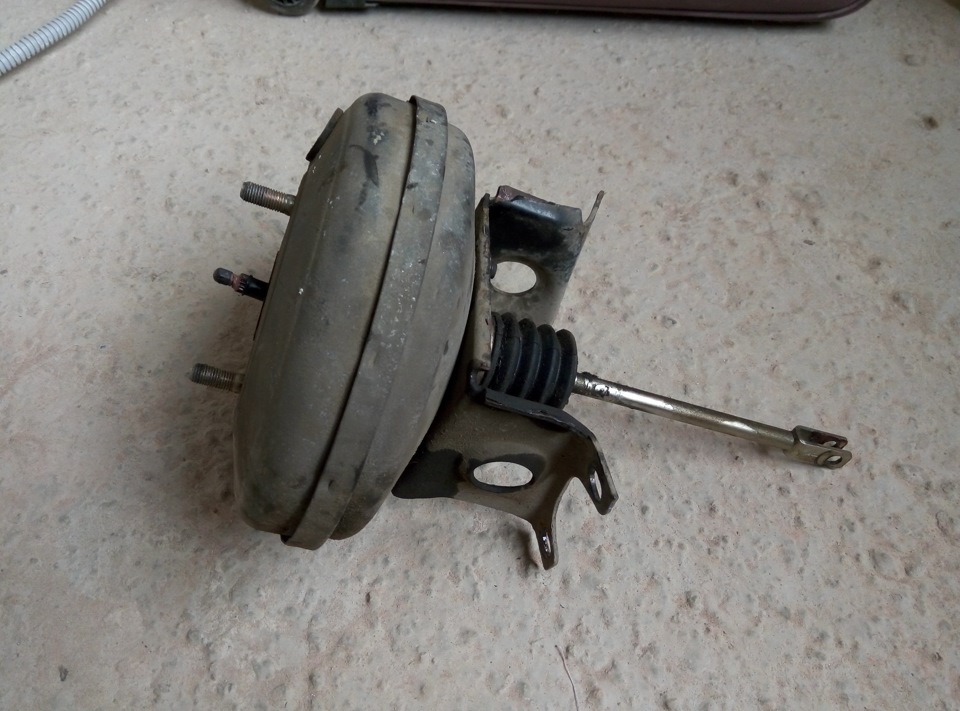

Процедура заменыПроцедура замены

Приступаем непосредственно к работе.

  1. Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
  2. Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
  3. Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
  4. Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
  5. После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
  6. Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
  7. Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

Цена вопроса

Во много ценники зависят от конкретного региона и магазина. Но постараемся вас сориентировать по средним ценникам на сегодняшний день.

Новенький усилокНовенький усилок

Элемент/услуга

Стоимость

Новый усилитель среднего уровня

около 2000 рублей

Новый вакуумник хорошего качества

от 3000 рублей

Замена усилителя на СТО

от 1000 рублей

Приготовьтесь к тому, что на СТО вам могут предложить целый ряд сопутствующих услуг. Нужны ли они на самом деле — вопрос очень спорный. В любом случае, лучше научиться разбираться и ремонтировать авто своими руками, нежели тратить огромные деньги на далеко не всегда очень качественный ремонт на автосервисах.
