Где находится датчик заднего хода на ВАЗ 2110?

Содержание:

  1. Принцип работы
  2. Симптоматика неисправностей
  3. Где он находится и как его проверить
  4. Замена

Любой автомобиль, предназначенный для дорог общественного пользования, имеет заднюю передачу. Она позволяет двигаться на машине задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.

Датчик заднего хода на ВАЗ 2110Датчик заднего хода на ВАЗ 2110

Именно в этом случае в работу включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включается напряжение на фонари, тем самым окружающие вас водители видят, что вы собираетесь сдавать назад. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.

Принцип работы

ПодключениеПодключение

Работает этот регулятор более чем просто:

  • Вы переключаете ручку коробки передач в положение задней передачи;
  • Одновременно с включением задней скорости вилка включения прижимается к датчику;
  • Создается замыкание провода на массу;
  • Включается лампочка, сигнализирующая о начале движения машины задним ходом.

Симптоматика неисправностей

Разумеется, заподозрить о неработающем датчике заднего хода очень легко — при включении задней передачи фонари не зажигаются.

Место установки

В такой ситуации существует всего три варианта развития события:

  1. Сама лампочка перегорела, потому сам элемент может быть целым.
  2. Перестал работать питающий предохранитель. Не редко он просто перегорает.
  3. Не работает сам датчик. Случается это не так часто, но проверить его состояние придется.

Причина в датчике?

Шайба

Действительно, как определить, что это именно он вышел из строя, а не перегорел предохранитель или лампочка? Все достаточно просто.

  1. Вам придется извлечь предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусматривается установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Находится он в монтажном блоке, а монтажный блок — под приборной панелью.
  2. Проверьте состояние лампы. Если с ней тоже все хорошо, тогда вариант остается один — сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сперва следует определить его местонахождение.

Расположение устройстваРасположение устройства

А ведь действительно, где он находится? Сложного в поисках этого элемента ничего нет.

  1. Вам потребуется эстакада или яма. Так или иначе, вы должны оказаться под автомобилем.
  2. Теперь смотрите в сторону задних колес машины и поднимите глаза к коробке передач. Слева от нее находится ваш искомый датчик.
  3. Можно ли его перепутать с другими устройствами? Вряд ли. Только для данного элемента предусматривается подводка проводов от коробки передач. Поэтому других похожих устройств рядом вы точно не найдете.

Начинаем проверку. Нам ведь нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

  • Отключите клемму от измерителя;
  • Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;
  • Включите коробку передач в режим задней скорости;
  • Заведите мотор;
  • Посмотрите, что выдает прибор;
  • Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;
  • Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена

Стоит ли торопиться с заменой датчика заднего хода? Еще как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не будут знать о ваших намерениях сдать назад, тогда аварий и столкновений не избежать. Нужно думать не только о себе, но и о других.

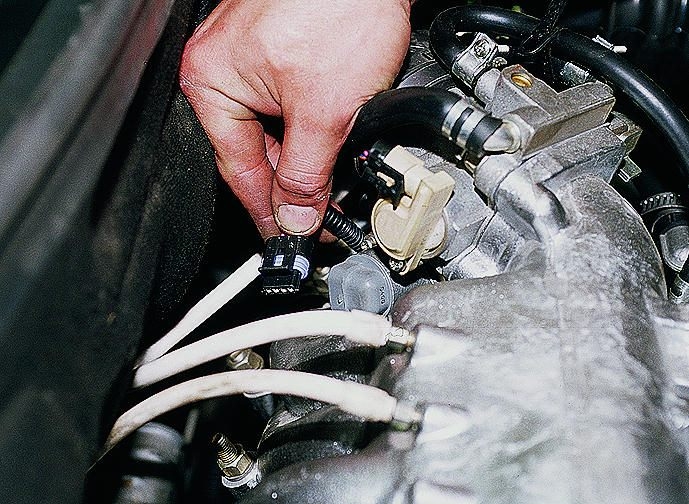

Вынимаем штекерВынимаем штекер

Процедура по замене датчика заднего хода на машине ВАЗ 2110 не предусматривает ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять измеритель и продолжить передвигаться на уже полностью исправном автомобиле.

  1. Очистите устройство от скопившейся грязи, поскольку при демонтаже весь этот мусор может попасть в масло вашей коробки переключения передач. Ничего хорошего из этого не выйдет, потому подумайте о сохранности КПП.
  2. Машина ставится на яму или эстакаду. Опять же, вам нужен доступ к днищу.
  3. Снимите защиту картера. Делается это путем отвинчивания нескольких крепежей.
  4. Возьмите небольшую тару, в которую будет литься смазывающее вещество. Дело в том, что когда вы демонтируете датчик, вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы оно оказалось на полу, у вас под ногами.
  5. Отключите проводку от датчика заднего хода.
  6. Выкрутите измеритель со своего посадочного места.
  7. Зачистите немного гнездо, чтобы новый агрегат хорошо встал на свое новое место.
  8. Поставьте приобретенный качественный датчик заднего хода на место старого, отслужившего свое.
  9. Долейте необходимое количество масла. Просто посмотрите, сколько смазывающей жидкости вытекло, и влейте аналогичный объем обратно. Хотя уровень масла может оказаться и ниже положенного в результате эксплуатации. Сделайте соответствующие замеры, что позволит определить недостающее количество трансмиссионного смазывающего вещества.
  10. Верните все провода на свои места. Если возникли проблемы с поиском места подключений, при отключении проводов промаркируйте их. Хотя запутаться там на самом деле сложно.
  11. Проверьте работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены грамотно, вы удостоверились в работоспособности предохранителя и лампочки, тогда простая процедура по замене датчика заднего хода сможет вернуть функциональность КПП на прежний уровень.

При аккуратном подходе, даже у новичка подобный ремонт займет максимум 30 минут. Вам не придется тратить много времени, и уж тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением на автосервис.

Будем надеяться, что теперь датчик будет работать долго и эффективно, а ваши манёвры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.
