Замена реле дворников на ВАЗ 2109

Содержание:

  1. Признаки поломки
  2. Ремонт

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Очистители лобовушкиОчистители лобовушки

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

  • Дворники полностью остановились, не реагируют на нажатие рычагов;
  • Перестал работать прерывистый режим стеклоочистителей;
  • Дворники работают слишком медленно;
  • Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Причины

Как и признаки, причины неисправности могут быть разнообразными:

  • Окисление контактов;
  • Выход из строя предохранителя;
  • Обрыв электрической цепи дворников;
  • Неисправность червячной передачи;
  • Отказ в работе переключателя;
  • Поломка электродвигателя очистителей и пр.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

  • Разборка узла;
  • Выявление неисправностей;
  • Устранение причин поломки очистителей;
  • Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Демонтаж дворником осуществляется для их ремонта, замены, модернизации или при работе с другими компонентами вашего автомобиля.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

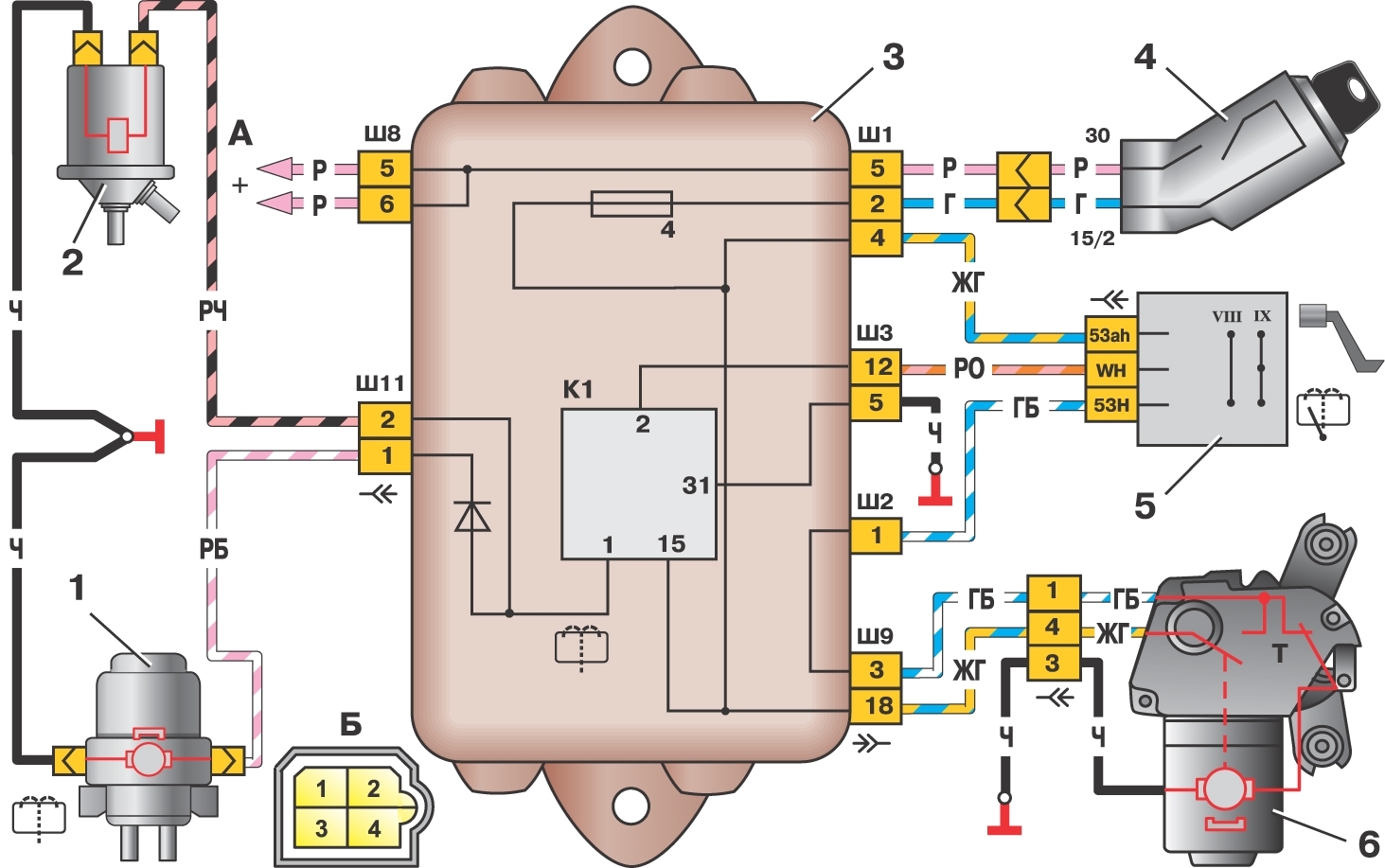

СхемаСхема

  1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
  2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
  3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
  4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
  5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
  6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

Процесс демонтажа

  1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
  2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
  3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
  4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

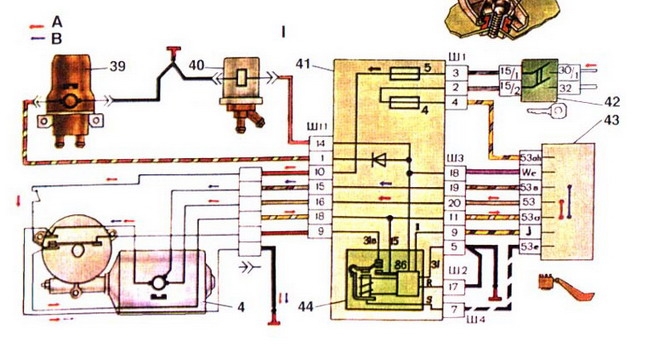

УстройствоУстройство

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

Элемент

Ваши действия

Корпус электромотора, статорные обмотки и вал якоря

Эти элементы нужно проверить на предмет наличия механических повреждений на поверхностях. Статор не должен иметь следы соприкосновения с якорем, и наоборот. Если на поверхностях обнаружены дефекты, царапины, попробуйте обработать их наждачкой. Если такая мера не помогла, компоненты подлежат замене

Пружины щеток

Пружины по мере эксплуатации могут повредиться, потерять свою упругость. От этого страдают сами щетки, не отрабатывают должным образом. Наличие износа пружин говорит о необходимости их замены

Щетки

Проверьте, насколько свободно щетки перемещаются в держателях. Если есть заедания, попробуйте обработать узел наждачкой. Наличие сколов, трещин и следов износа требует замены щеток

Коллектор

Не редко на поверхности коллектора появляются следы от нагара и трения щеток. Справиться с проблемой поможет полировочная паста. Якорь нужно зажать в патроне дрели, что повысит эффективность полировки. На коллекторе не должно быть царапин, сколов, прочих повреждений. Опять же, при их наличии попробуйте обработать наждачкой. В противном случае якорь меняется на новый

Шестерня привода редуктора

Проверьте наличие механических повреждений и сколотых зубцов. При отсутствии некоторых зубьев щетки могут медленно работать, либо нарушается прерывистый режим. Лучше всего заменить шестерню. При замене обработайте новую шестеренку пластичным солидолом и смажьте корпус редуктора, очистив его предварительно от следов старой смазки

Тяги привода дворников

Убедитесь, что они не погнуты. При наличии небольших деформаций можно попробовать выровнять тяги вручную или инструментов. Если выровнять не получается, замените

Резьбовая часть валиков рычагов

Резьба и шлицы не редко оказываются поврежденными. Если это произошло, вам придется заменить полностью тяги в сборе

Предохранители и реле

Не редко причиной отказа в работе дворников ставится реле или сгоревший предохранитель. Предохранителем электродвигателя омывателя стекла является элемент F7, а реле, отвечающее за интересующий нас узел, обозначается в монтажном блоке К3.

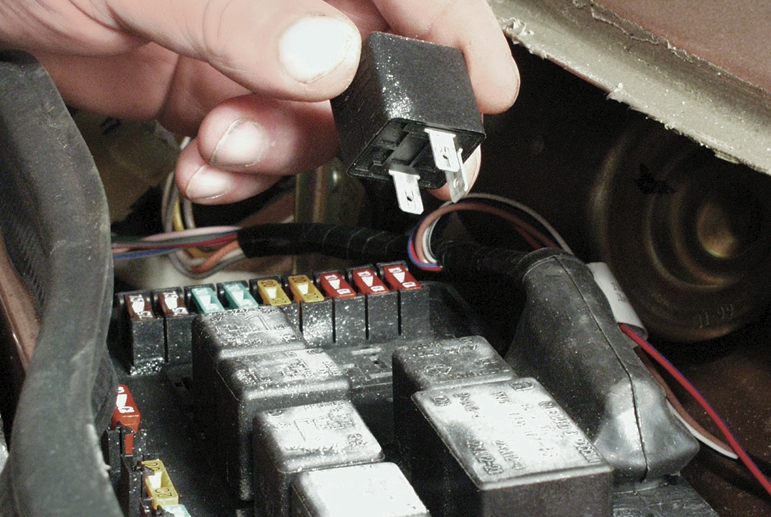

 Проверяем блок предохранителей Проверяем блок предохранителей

При выходе из строя стеклоочистителя лобового стекла, первым делом проверьте, не перегорел ли предохранитель и все ли в порядке с реле, которые отвечают за работу этого узла. Часто сложный ремонт не требуется, достаточно просто извлечь перегоревший плавкий элемент и заменить его на новый.

В некоторых случаях перегоревший предохранитель говорит о чем-то больше, нежели просто его поломка. Чем именно вызвано нарушение целостности предохранителя — это важный вопрос. Потому рекомендуется выполнить разборку дворников, проверить состояние всех узлов и разобраться, что же стало истинной причиной отказа щеток на ВАЗ 2109.
