Монтажный блок на ВАЗ 2110: схема предохранителей

Содержание:

  1. Расположение
  2. Примеры замены

Монтажный блок представлен в виде черного ящика. В отличие от самолетов, получить доступ к автомобильному «черному ящику» можно в любой необходимый автовладельцу момент. Этот блок имеет огромное значение, поскольку объединяет в себе все электрокомпоненты вашего ВАЗ 2110.

Если говорить простым языком, то монтажный блок представляет собой консоль с платой внутри. На ней располагаются плавкие вставки — предохранители. Плюс там находятся реле.

Стандартный МБСтандартный МБ

Конструкция разработана таким образом, чтобы водитель имел возможность самостоятельно заменить вышедший из строя компонент. Для этого извлекается сломанный предохранитель, а на его место вставляется новый. Стоят они копейки, но серьезно могут повлиять на работоспособность оборудования.

Начиная с момента выпуска ВАЗ 2108, отечественный производитель существенно доработал блок, сделав его устойчивым к вибрациям и тряскам.

Чтобы разобраться, как при необходимости заменить предохранитель F6 или любой другой из 20 штук, которые предусмотрены на ВАЗ 2110, нужно определить расположение монтажного и дополнительных блоков, а также разобраться в схемах.

Об этом подробнее в нашем сегодняшнем материале.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

  • Главный блок располагается слева от руля;
  • Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
  • Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

Извлечение МБ

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБНашли главный МБ

Начнем с реле.

Обозначение

За что отвечает

К1

Работа ламп автомобиля

К2

Электростеклоочистители лобового стекла

К3

Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации

К4

Включение ближнего света

К5

Включение дальнего света

К6

Участок для установки дополнительного устройства

К7

Работа обогрева на заднем стекле

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Обозначение

Номинальный ток

За что отвечает

F1

Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека

F2

7,5А

Ближний свет левой фары

F3

10А

Дальний свет левой фары

F4

10А

Правый передний противотуманный фонарь

F5

30А

Электростеклоподъемники дверей

F6

15А

Лампа-переноска, прикуриватель

F7

20А

Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)

F8

20А

Обогрев заднего стекла

F9

20А

Очистители и омыватель лобового стекла

F10

20А

Резервный предохранитель

F11

Правые габариты

F12

7,5А

Ближние лампы в правой фаре

F13

10А

Дальние лампы в правой фаре

F14

10А

Левая противотуманная фара

F15

20А

Подогрев сидений в салоне

F16

10А

Аварийный сигнал, сигналы поворотников

F17

7,5А

Сигнал стоп, подсветка замка зажигания, подсветка салона

F18

25А

Печка салона, подсветка бардачка, прикуриватель

F19

10А

Фонарь заднего хода, контроль работоспособности стоп-сигнала

F20

7,5А

Задние противотуманки

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

  1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
  2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
  3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблокаРасположение допблока

Плюс этот же блок включает в себя три реле:

  • Реле с номером 4 отвечает за электровентилятор;
  • Реле с номером пять — это электрический топливный насос;
  • Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

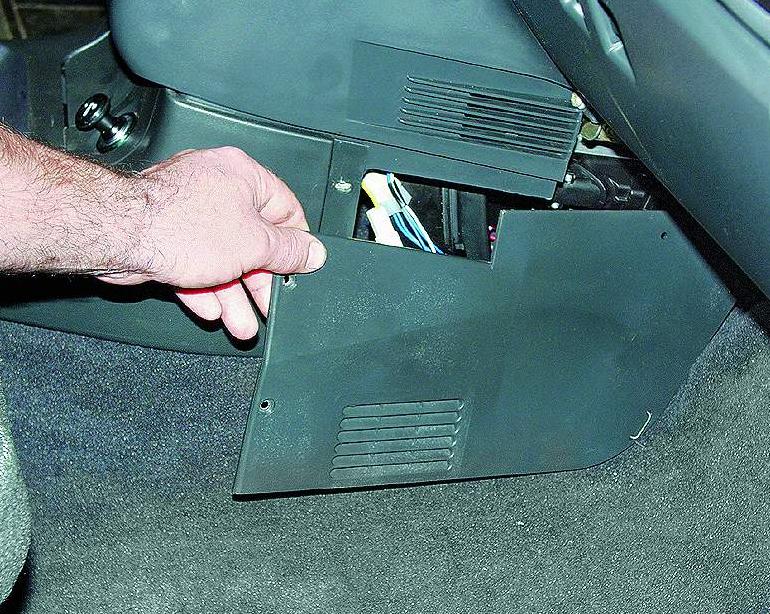

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

  • Работу иммобилизатора;
  • Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
  • За работу управления центрального замка автомобиля.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

Извлекаем пинцетомИзвлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

  • Заведите автомобиль, повернув ключ в замке зажигания;
  • Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
  • Подождите около 20 секунд;
  • Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

  1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
  2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
  3. Перед вами теперь открылся монтажный блок.
  4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
  5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
  6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
  7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.
