Замена замка зажигания на ВАЗ 2110: схема подключения проводов

Содержание:

  1. Особенности устройства
  2. Причины замены
  3. Схема и распиновка
  4. Демонтаж / установка

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

Стандартный узелСтандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

  1. Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
  2. В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
  3. ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
  4. У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
  5. Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
  6. Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
  7. Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены

Ваши действия

Была попытка угона, в результате которой цельность замка была нарушена

В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его

Были утеряны ключи, запасной отсутствует

Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль

Проблемы с контактами или контактной группой

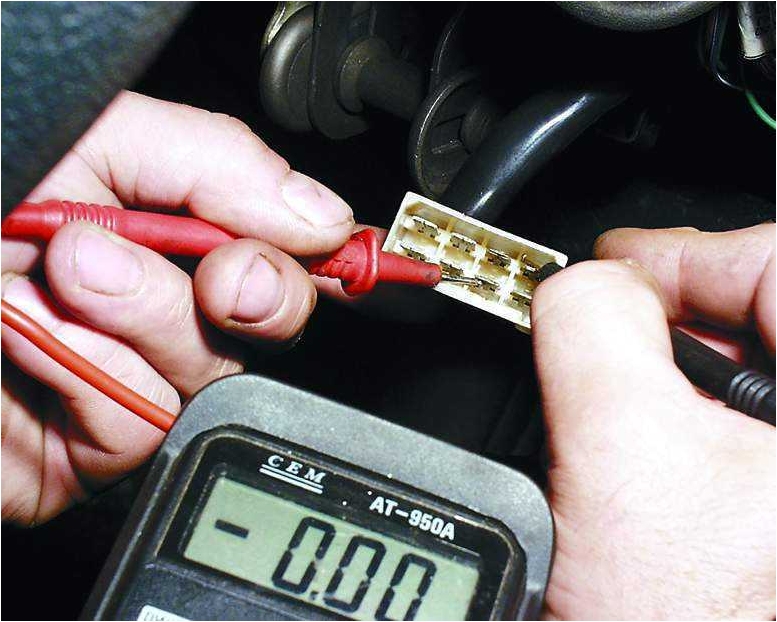

Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена

Появилось желание усовершенствовать замок

Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

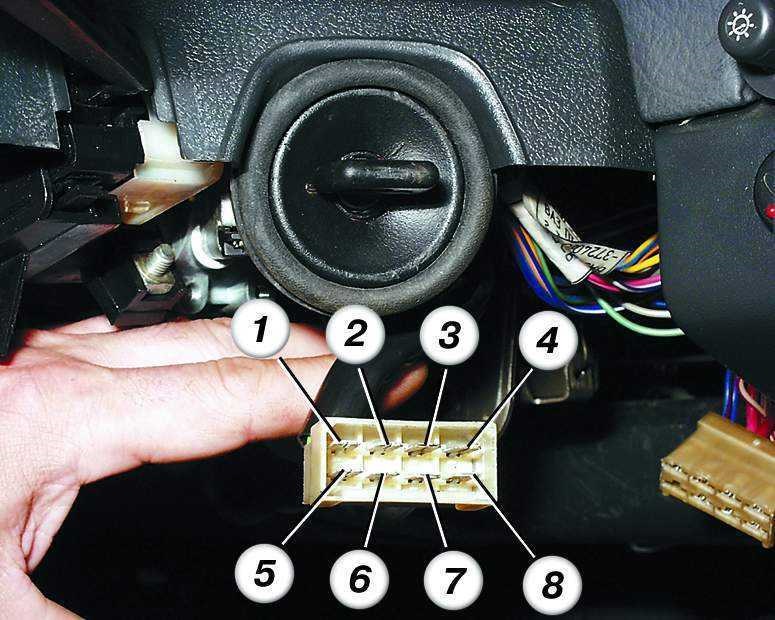

Распиновка на фотоРаспиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Схема ЗЗ

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

  1. Питание микровыключателя датчика вставленного ключа (+12Вольт).
  2. Питание на массу при открывании дверей со стороны водителя.
  3. Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
  4. Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
  5. Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
  6. Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
  7. Источник на +12Вольт от аккумулятора (на схеме контакт 30).
  8. Не активен.

ПроводкаПроводка

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

  1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
  2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
  3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
  4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
  5. Теперь берите в руки пассатижи и извлекайте болты.
  6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
  7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
  8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
  9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
  10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
  11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
  12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
  13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
  14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
  15. Далее на место демонтированных элементов вставляют новые.

Проверка состоянияПроверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

  • Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
  • Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

  • Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
  • Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
  • Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
  • Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.
