Установка электроусилителя руля на ВАЗ 2109

Содержание:

  1. Характеристики
  2. Установка

Заводом не предусматривалась установка электроусилителя руля на модели ВАЗ 2109 и прочую классику. ЭУР стали доступны уже на более современных моделях.

Внешний вид устройстваВнешний вид устройства

Что не предусмотрено заводом, может быть установлено своими руками.

Характеристики

ЭУР служит для того, чтобы снизить прилагаемое усилие к рулевому колесу, необходимое для осуществления маневров.

Оптимально для ВАЗ 2109 устанавливать электроусилитель, позаимствованный от Lada Priora. Новые модели АвтоВАЗ выпущены на базе старых, потому детали отлично подходят на уже давно не выпускаемые девятки.

Выбирая себе ЭУР для установки, убедитесь, что он соответствует следующим характеристикам.

Характеристика

Требуемые параметры

Максимальный компенсирующий момент

35 Нм

Средний показатель потребления тока

50 А (при скорости вращения руля 360 градусов/сек и 35 Нм компенсирующего момента)

Рабочая температура

В диапазоне от -40 до +85 градусов по Цельсию

Вес устройства

9,5 килограмм

Тип двигателя

Реактивный, индукторный, оснащенный электронным управлением

Количество фаз

3

Направление вращения

Реверсивного типа

Тип редуктора

Трехзаходный, червячный

Материал червячного вала

Хромированная сталь 40х

Материал червячного колеса

Углепластик УПА 6/30 2

ЭУР от ПриорыЭУР от Приоры

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

  • Монтаж выполняется достаточно легко;
  • ЭУР потребует небольшого количества энергии для работы;
  • Экологичное устройство;
  • Отлично адаптируется под классику АвтоВАЗ, включая девятки;
  • Позволяет комфортно управлять автомобилем даже на высоких скоростях.

Установка

Чтобы поменять стандартный рулевой механизм на ЭУР, вам потребуется приобрести следующий набор:

  • Новый электроусилитель;
  • Комплект проводки для подключения усилка;
  • Установочная пластина (найти можно на рынке, но некоторые делают сами);
  • Укороченный кардан рулевого вала;
  • Защитный кожух от «десятки» с европанелью;
  • Руль (лучше взять от Калины);
  • Кнопка аварийного сигнала (расположится на панели).

 Комплект для замены Комплект для замены

Все, когда все необходимые компоненты готовы, и вы настроились на работу, можно приступать.

  1. Поскольку речь идет о работе с электрической системой, обязательно снимите минусовую клемму с аккумуляторной батареи.
  2. Снимите рулевое колесо, демонтируйте защитный кожух и подрулевые переключатели. Не забудьте про демонтаж соединительной колодки вместе с переключателями.
  3. Открутите накладку приборной панели, снимите приборную комбинацию. Так вы сможете затем подключить проводку управления от электроусилителя.
  4. Снимите замок зажигания. Здесь будьте аккуратными. Многие в спешке срывают шлицы ботов крепления.
  5. Демонтируйте рулевой вал.
  6. Теперь перед вами разобранная конструкция, где явно выделяются достаточно длинные шпильки. Их следует укоротить. В противном случае шпильки упрутся в новый механизм электроусилителя.
  7. Установите переходную пластину. Для ее монтажа передние гайки подойдут старые. При этом задние болты обязательно замените. Их размер должен составлять 4,8 на 50 миллиметров и подходить под ключ на 10.
  8. Если установочную пластину отыскать не удалось, опираясь на чертежи ниже, можете изготовить ее своими руками.

 Чертежи для установочной пластины

  • Настало время подключить проводку.
  • Практика владельцев ВАЗ 2109 показывает, что проводку на аккумуляторную батарею удобнее всего выводить через отверстия, предназначенные для шлангов гидрокорректора оптики.
  • Остальная часть проводки идет на приборную панель, где подключение следует выполнять согласно этой схеме.

Схема подключения

Схема

  • Закрепите кардан электроусилителя на рейке, но не затягивайте фиксирующий болт. Делаем примерку электроусилителя руля. Карданчик, который идет в комплекте, немного не подходит по длине. Тут лучшим решением будет увеличение посадочных гнезд на усилителе. Это позволит сдвинуть его в сторону карданчика.
  • Соберите колонку и приборную панель, действуя в обратной демонтажу последовательности.
  • Ни в коем случае не забудьте подключить разъемы к командному блоку усилителя.
  • Возвращайте на аккумулятор минусовой провод, запускайте мотор и проверяйте, как на вашей девятке работает приоровский электроусилитель рулевого управления.

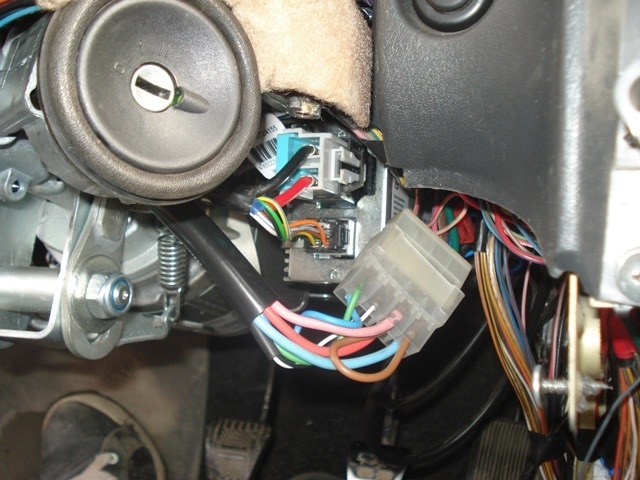

Процесс установкиПроцесс установки

Устанавливая ЭУР от Приоры на ВАЗ 2109, положение самого руля сместится примерно на 5 сантиметров в сторону водителя. Также руль опустится вниз. Потому положение кресла придется немного изменить.
