Замена диска сцепления на ВАЗ 2109 (Видео)

Содержание:

  1. Характерные поломки
  2. Выбор сцепления
  3. Ремонтные работы

На необходимость заменить сцепление указывает поведение автомобиля. Если вы отпустили педаль сцепления, а после этого ВАЗ 2109 начал трястись, ощущается пробуксовка или наблюдаются посторонние шумы, трески, запах гари, то вероятность поломки сцепления очень высока.

Диск сцепыДиск сцепы

Характерные поломки

Сцепление может выйти из строя по нескольким причинам:

  • Износились поверхности фрикционных накладок на ведомом диске сцепления, либо образовались на них дефекты, трещины;
  • Износились диафрагменные пружины;
  • Появилась выработка на маховике сцепления;
  • Износились или поломались лепестки выжимного диска;
  • Сломался или износился выжимной подшипник.

Для поиска причин отказа в работе сцепления придется его разобрать. Но не стоит пугаться данного процесса. Даже новичкам по силам разобрать и вернуть к работоспособности узел, если изучить инструкцию, конструкцию, посмотреть наглядные видео.

Ведомый диск сцепыВедомый диск сцепы

Выбор сцепления

Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.

Комплект ValeoКомплект Valeo

Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.

Производитель

Особенности

ВИС

Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя

Valeo

Французский производитель, которого активно подделывают на отечественном рынке. Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее. Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках

Luk

Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска

Kraft

Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится

 Комплект Kraft Комплект Kraft

Вне зависимости от качества выбранного комплекта, при неправильной установке или по причине грубой эксплуатации автомобиля, ресурс сцепы никак не сможет дотянуть до заявленных производителем. Потому водите свою машину соответствующим образом.

Комплект Luk

Ремонтные работы

Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.

  1. Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
  2. Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
  3. Снимите колеса.
  4. Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
  5. Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.
  6. Отключите трос спидометра и провод заднего хода.
  7. Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
  8. Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
  9. Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
  10. Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
  11. Сделайте опоры из брусков, кирпичей для коробки и двигателя.
  12. Снимите задние опоры.
  13. Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.

Нажимной диск слева

Снятие и проверка

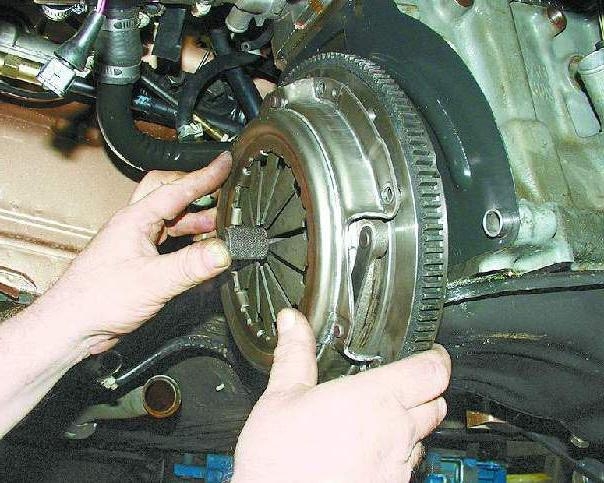

  1. Откручивая крепежные болты, лучше чем-то зафиксировать ведомый диск. Подойдет обычная большая отвертка.
  2. Действуйте аккуратно, что ведомый диск не выдал и снимите сцепление в сборе.
  3. Изучите текущее состояние деталей. Если на них заметили механические повреждения, сразу рекомендуем заменить.

Следующий шаг — проверка состояние деталей.

Объект проверки

Особенности

Выжимной подшипник

Попробуйте его провернуть. При возникновении хрустов, посторонних звуков деталь идет под замену

Ведомый диск

Проверьте его на наличие следов износа и повреждений на трущихся поверхностях. Также заклепки должны располагаться на глубине минимум 0,2 миллиметра, а пружины в гнездах — только цельные и плотно установленные. Иначе замена

Корзина

Это же нажимной диск. Проверьте его на наличие повреждений, трещин на рабочей поверхности. Плюс проверяется состояние маховика

Диафрагменная пружина

Если здесь есть трещины, болтаются лепестки или располагаются в разных плоскостях, деталь идет в утиль, а на ее место устанавливается новая

Демонтажные работыДемонтажные работы

Достаточно редко отдельные компоненты сцепы меняются независимо от других. Преимущественно ремонт предполагает замену в сборе, куда входит нажимной диск, выжимной подшипник и ведомый диск сцепления.

Сборка узла выполняется в обратной последовательности. Убедитесь только, что для замены вы выбрали действительно качественные детали. К примеру, нормальный по качеству диск сцепы обойдется сегодня около 1000 рублей. Более дешевые варианты брать не советуем.
