Как снять коробку передач на ВАЗ 2109

Содержание:

  1. Полезные советы
  2. Устройство
  3. Неисправности и их устранение
  4. Демонтаж
  5. Разборка

Автомобили ВАЗ 2109 и 21099 оснащаются четырехступенчатыми и пятиступенчатыми механическими коробками передач. Все передачи, помимо задней, оснащаются синхронизаторами. Также коробка объединена с дифференциалов.

Компоненты для ремонта КПП

Полезные советы

Крайне важно следить за исправностью КПП, а в случае обнаружения признаков поломки незамедлительно их устранять. Своими руками или с помощью автосервиса — это уже ваше личное решение.

Эксплуатируя автомобиль в условиях города, переключать передачи приходится чаще. Потому тут рекомендуется использовать моторное масло. Так эффективность синхронизаторов сохраняется дольше. Для трасс лучше подходит трансмиссионное масло, повышающее ресурс подшипников, шестеренок, хотя синхронизатор служит меньше.

 Внутреннее устройство коробки Внутреннее устройство коробки

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

  • На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
  • На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
  • Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
  • К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
  • Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КППСхема КПП

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность

Возможные причины

Что нужно делать

Возникает шум в КПП

  • Износились зубья на шестеренках;
  • Износились подшипники;
  • Снизился уровень масла в коробке передач
  • Долейте масло;
  • Замените изношенные подшипники;
  • Поменяйте при необходимости сальники

Передачи переключаются с трудом

  • Сцепление выжимается не полностью;
  • Деформировалась тяга, которая управляет механизмом переключения скоростей;
  • Нарушилась целостность реактивной тяги;
  • Ослабло крепление шарнира или штока, который выбирает передачу;
  • Неправильно отрегулирован привод переключения скорости;
  • Сломались пластиковые компоненты привода переключения передачи
  • Попробуйте выпрямить тяги. Если это невозможно, замените их;
  • Затяните плотнее винты крепления;
  • Отрегулируйте привод переключения скоростей;
  • Замените поврежденные компоненты

Возникает самопроизвольное выключение передач

  • Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте;
  • Возникли трещины, расслоилась резина на задних опорах;
  • Некорректно отрегулировали привод переключения скоростей;
  • Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью
  • Замените изношенные, деформированные элементы;
  • Поправьте положение кожуха (чехла) тяги;
  • Отрегулируйте привод

Передачи включаются с шумом, треском

  • Сцепление отключается не полностью;
  • Износилось блокирующее кольцо синхронизатора передачи, которая включается
  • Замените блокирующее кольцо

Возникла утечка масла из КПП

  • Износ сальника первичного вала;Износ шток
  • выбора скорости;
  • Поломка уплотнителя валика привода спидометра;
  • Ослабло крепление крышки на КПП или картера;
  • Повредился герметик, имеющийся под крышкой КПП;
  • Ослабло крепление закрытия сливного отверстия
  • Замените прокладки, используйте новый герметик и прокладки;
  • Подтяните все имеющиеся крепежные элементы;
  • Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Ремонтные работы

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

  1. Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
  2. Открутите болты, которые удерживают защиту картера, и снимите ее.
  3. От картера сцепления отключите массу (провод).
  4. На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
  5. С рычага сцепления снимите наконечник троса.
  6. Отключите колодку от тягового реле.
  7. Отключите провод, идущий на тяговое реле стартера.
  8. Демонтируйте непосредственно сам стартер.
  9. Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
  10. Отсоедините трос от привода спидометра автомобиля.
  11. Открутите крепление шарового шарнира рулевой тяги.
  12. Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
  13. Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
  14. Отключите второй ШРУС.
  15. Демонтируйте щит картера сцепления.
  16. Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
  17. Снимите коробку.

Аккуратно снимаем КППАккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

  1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
  2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
  3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
  4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
  5. Включите любую из двух передач — 3 или 4.
  6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
  7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
  8. Открутите гайку на вторичном валу, а затем и на первичном.
  9. Снимите синхронизатор 5 скорости вместе с вилкой.
  10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
  11. Снимите кольцо блокировки синхронизатора 5 скорости.
  12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
  13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
  14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
  15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
  16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

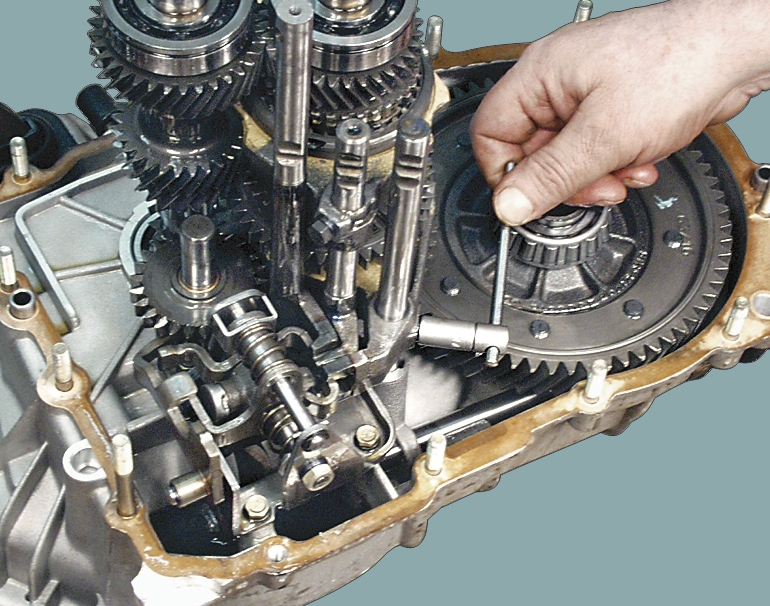

Ювелирная работаЮвелирная работа

  1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
  2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
  3. Снимите заднюю опору двигателя.
  4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
  5. Демонтируйте крепежные болты картера сцепления и картера коробки.
  6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
  7. Снимите картер коробки передач.
  8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
  9. Снимите вилку и шток.
  10. Открутите болт крепления вилки 3 и 4 скоростей.
  11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом.

Разобранная КППРазобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109. Попутно обращаем внимание на следующие моменты:

  • Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
  • Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
  • Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
  • Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
  • Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
  • Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
  • Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.
