Замена опорного подшипника на ВАЗ 2109

Содержание:

  1. Виды

  2. Проверка

  3. Замена

Опорный подшипник является компонентом опоры стойки. Относится к категории подшипников качения. Широкое применение в отечественном автопроизводстве обусловлено универсальностью, способностью переносить серьезные нагрузки.

Основная задача ОП — это гашение дорожных колебаний. Он обеспечивает подвижное соединение между кузовом и амортизатором автомобиля. Плюс он влияет на настройки углов колес ВАЗ 2109.

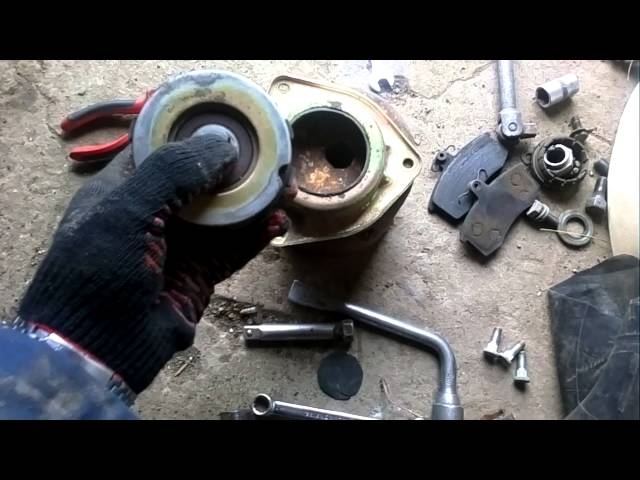

Внешний вид элементаВнешний вид элемента

Виды

Для ВАЗ 2109 используется несколько видов опорных подшипников, каждый из которых имеет свои особенности.

Тип подшипника

Особенности

ОП со встроенным кольцом

Встроенное кольцо может быть внутренним или наружным. Такой подшипник имеет монтажное отверстие, не нуждается в прижимных фланцах. Плюс элемент оснащается встроенными прокладками, которые гарантируют точность вращения. Данный опорный подшипник применяется для вращения обоих колец — внутреннего и наружного

ОП с отделяемым внутренним кольцом

Такая конструкция с отделяемым внутренним кольцом служит для вращения наружного кольца. Наружное кольцо тут контактирует с корпусом. Если вам требуется максимальная точность вращения наружных колец, рекомендуется использовать именно этот тип ОП

ОП с отделяемым наружным кольцом

Тут все наоборот, конструкция предусмотрена для вращения внутреннего кольца. В данном случае с корпусом соприкасается внутреннее кольцо, а наружное может отделяться. Применяется в ситуациях, где необходимо точное вращение внутреннего кольца

Одиночно-раздельный ОП

В таком ОП предусматривается наличие разделения наружного кольца в одной точке, что способствует увеличению жесткости подшипника. Служит для ситуаций, требующих точное вращение наружного кольца.

Проверка

Проверка опорного подшипника должна стать для вас привычным мероприятием. Выполнять ее следует не только при выходе из строя элемента, но и просто в качестве профилактики.

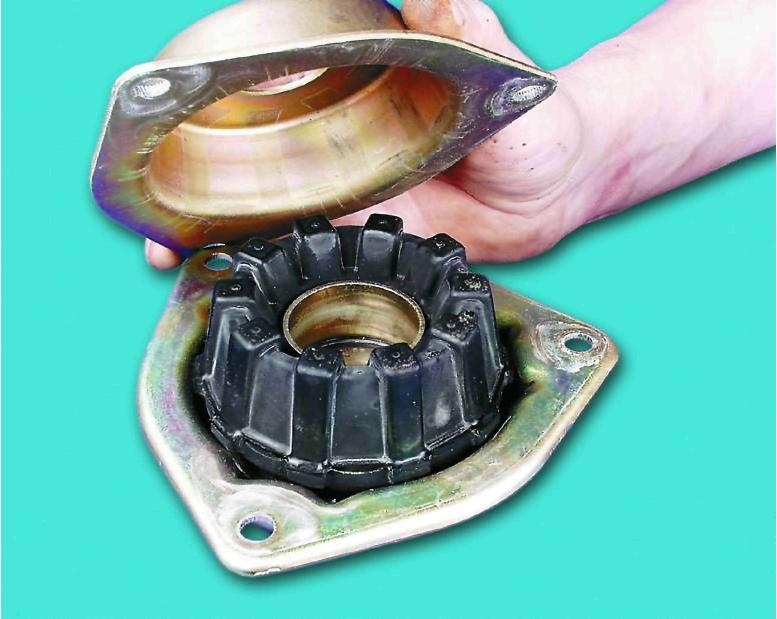

Элемент в разбореЭлемент в разборе

Производитель рекомендует проверять состояние ОП на ВАЗ 2109 каждые 15-20 тысяч километров пробега. Хотя опытные водители, познавшие прелести наших дорог, понимают, что проверка требуется немного чаще.

Чтобы оценить текущее состояние опорного подшипника, выполните несколько простых действий:

  • Выключите двигатель, включите ручной тормоз поставьте противокаты под колеса;
  • Поднимите капот;
  • Снимите крышку стакана. Она располагается на ступичном подшипнике;
  • Прикоснитесь рукой (ладошкой) к опорному подшипнику, а товарища при этом попросите покачать машину в разные стороны. Или наоборот, как вам удобнее распределить роли;
  • Наблюдайте, не «играет» ли стойка при таких манипуляциях;
  • Если при раскачке машины наблюдаются стуки, скрипы, хрусты, тогда практически наверняка ОП отжил свое и требует замены.

При обнаружении признаков поломки опорного подшипника, не затягивайте с ремонтом. В лучшем случае вы пробьете себе капот, наехав на яму и сломав окончательно опору. Если же поломка ОП произойдет на скорости, это может обернуться трагедией.

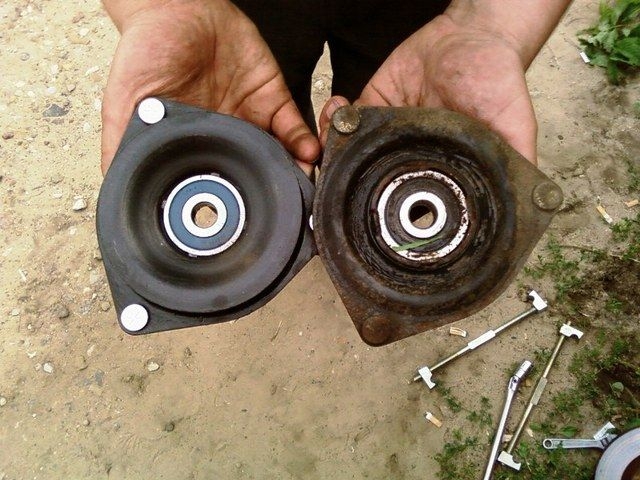

Сравнение старого и нового элементаСравнение старого и нового элемента

Замена

Существует два основных способа замены опорника. Выбирайте понравившейся, а мы расскажем подробно про оба варианта.

  1. Первый способ предусматривает снятие стойки и рулевого рычага совместно. Так вы сможете сохранить угол колес, то есть не придется затем ехать делать развал-схождение.
  2. Второй способ потребует снять стойку амортизатора уже отдельно от поворотного механизма. Это приводит к нарушению настроек угла, потому без посещения СТО для регулировки развал-схождения не обойтись.

Подшипники не подлежат ремонту, потому единственным верным решением будет проведения их замены.

Теперь про каждый способ замены опорного подшипника мы расскажем отдельно.

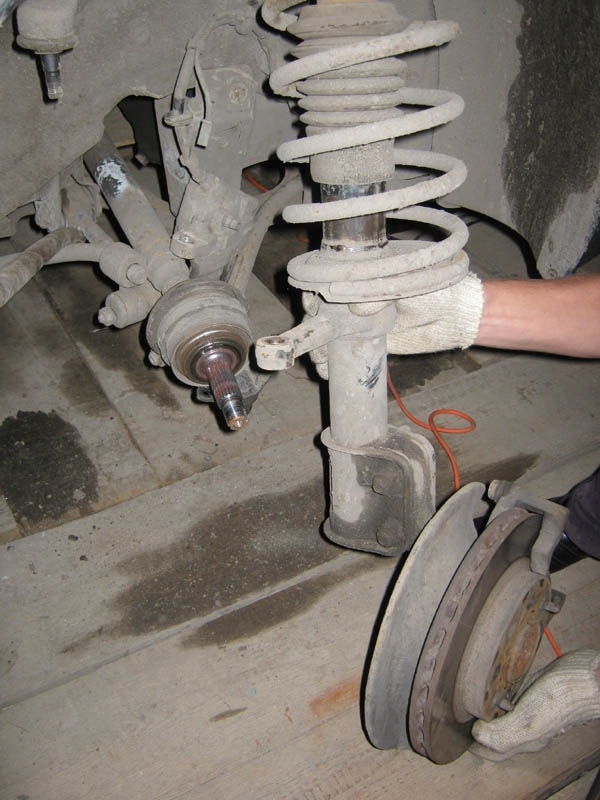

Процедура заменыПроцедура замены

Первый способ

  1. Поставьте машину на ровную поверхность, установите противокаты под задние колеса.
  2. Ручку коробки передач поставьте в режим первой скорости, включите ручной тормоз.
  3. Снимите защитный колпачок с гайки ступицы. Гайку необходимо расконтрировать. Если возникли проблемы из-за чрезмерной затяжки гайки, придется взять в руки дрель и высверлить крепеж соответствующим сверлом.
  4. Головкой на 30 и длинным рычагом (чтобы прикладывать меньшее усилие) сорвите со своего места гайку, ослабьте немного натяжение. Но не снимайте ее полностью.
  5. Если гайка не поддается, это может быть вызвано ее вращением одновременно с колесами. Потому напарнику нужно нажать на педаль тормоза, а вы при этом снимите гайку.
  6. Далее ослабьте зажим колесных болтов, поднимите авто домкратом. Под пороги обязательно установите страховочные кирпичи, бруски дерева. Это позволит избежать случайного опрокидывания авто. Опустите машину на опору.
  7. Открутите полностью колесные болты, снимите само колесо.
  8. Демонтируйте гайку, которая сидит на рулевом наконечнике.
  9. Специальным съемником выпрессуйте рулевой палец. Если съемника нет, можно аккуратно воспользоваться монтировкой и молотком.
  10. Снимите стойку, открутив три гайки сверху и один длинный болт снизу. После этого старый подшипник извлекается, на его место устанавливается новый и проводится процедура обратной сборки.

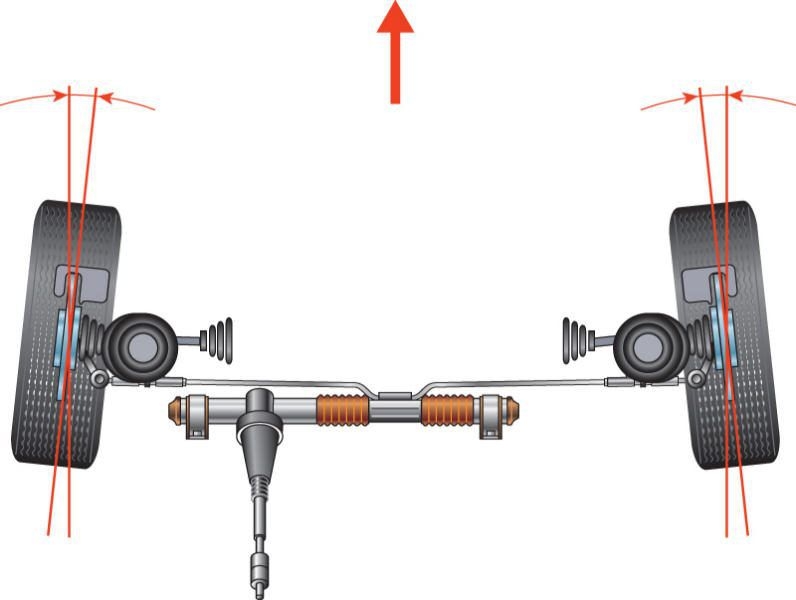

Развал схождениеРазвал схождение

Второй способ

Здесь мы обойдемся без регулировки развал-схождения. Потому операции будут несколько отличаться.



  1. Открутите пару болтов, удерживающих шаровую опору.
  2. Отсоедините от амортизаторной стойки крепежи тормозной магистрали. Перед этим нужно демонтировать болты, которые удерживают суппорт. Далее подвешивается рабочая часть тормозного механизма к элементам подвески.
  3. Открутите гайку стойки не до конца.
  4. Демонтируйте три крепежные гайки, удерживающие амортизатор.
  5. Одновременно открутите гайку ШРУСа. Тут уже откручивайте до конца.
  6. Стяните гранату и извлеките стойку наружу.
  7. Съемником со стойки снимается пружина.
  8. Стянув пружину, открутите старый, изношенный подшипник. На его место поставьте новый элемент.
  9. Выполните процедуру обратной сборки.
  10. Устанавливая гайку ступицы, ни в коем случае не используйте старые крепежные элементы. Данная гайка является компонентом одноразового использования, потому после каждой проведенной демонтажной работы обязательно меняется на новую.
  11. Затянув новую гайку, не забудьте законтрировать ее после затяжки.

Работа кипитРабота кипит

Наличие определенного инструмента и хотя бы минимального опыта в самостоятельном ремонте позволит вам без особых проблем выполнить своими руками замену ОП на автомобиле ВАЗ 2109.
