Замена ГРМ на ВАЗ 2109 (карбюратор)

Содержание:

  1. Когда требуется замена

  2. Демонтаж

  3. Установка

Ремень ГРМ — это важный элемент инжекторных и карбюраторных ВАЗ 2109, за которыми необходимо следить и своевременно выполнять замену.

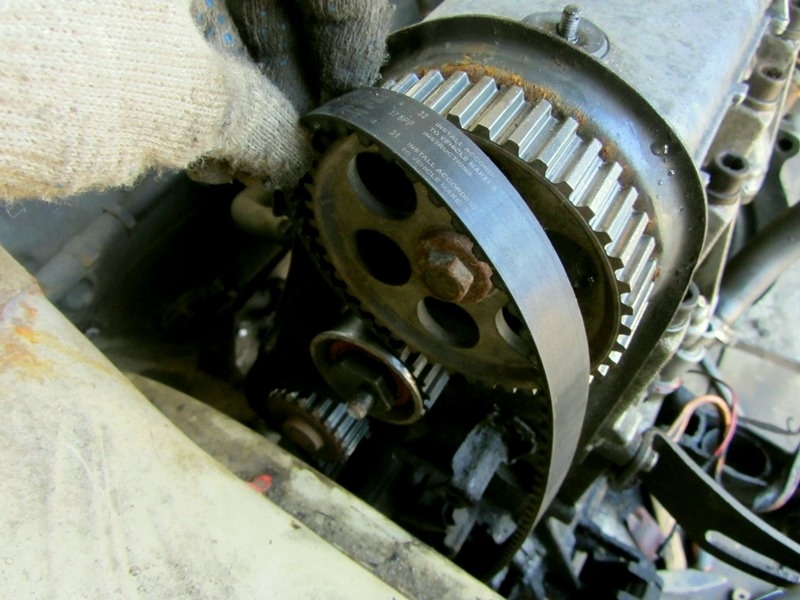

Внешний вид элемента

Когда требуется замена

Ремень ГРМ отвечает за работу газораспределительного механизма.

Старайтесь всячески избегать обрыва ремня в процессе движения, иначе это может негативно сказаться на состоянии двигателя и стоимости его ремонта.

Наиболее опасным является контакт, «встреча» между двумя основными элементами — поршень и клапан. При этом узел деформируется, требуется дорогостоящее восстановление автомобиля.

Существует несколько основных критериев, которые говорят о необходимости замены узла.

Признак износа

Особенности

Естественный износ

Каждый элемент имеет определенный ресурс, запас прочности, выше которого он «прыгнуть» может лишь в редких исключениях. Для ремней ГРМ у девяток он составляет 50-60 тысяч километров

Визуальные признаки износа

Если изучить состояние ремешка, при наличии неисправностей это будет проявляться в виде дефектов, трещин, отслоений по краям. Все это говорит о том, что дальше эксплуатировать авто с таким ремешком нельзя, требуется замена

Масло или ОЖ на поверхности

Очередной признак того, что ремешок отживает свое и нуждается в замене. Параллельно не забудьте проверить, нет ли течи их системы охлаждения и масляных каналов

Перетянуть ремешка

Когда еще эксплуатационный срок не подошел к концу, ремешок все равно может ослабляться. Чтобы устранить это, проводится его натяжение. Но со временем натяжка достигает предела, ремешок перетягивается и более вернуться в нужное положение не способен. Под замену и только

Износ зубьев

Если возникли неполадки с зубьями, при движении ремень начинает попросту проскальзывать во время вращения коленчатого вала. Тут придется менять шестерни и сам ремень

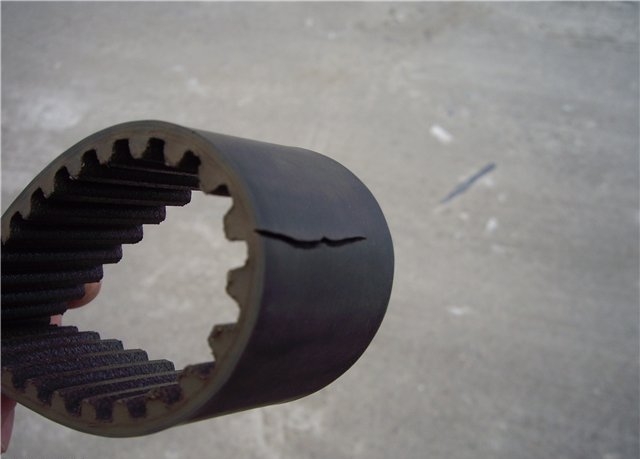

Трещина на ремешкеТрещина на ремешке

Демонтаж

Чтобы грамотно выполнить замену РГРМ, вам необходимо для начала демонтировать элемент. На процесс может уйти достаточно много времени, хотя сама по себе работа не относится к категории очень сложных.



  1. Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и остальные элементы, относящиеся к газораспределительному механизму.
  2. Крышка удерживается с помощью трех крепежных болтов, потому со снятием проблем возникнуть не должно.
  3. Снимите ремень генератора. Так вы получите доступ к искомому объекту — ремню ГРМ. Чтобы сделать это, опустите немного вниз стопорный болт и пододвиньте генератор в сторону двигателя. Так ремень ослабнет, что позволит легко его снять.
  4. Выставите механизм газораспределения по меткам. Для начала нужно установить в необходимое положение коленчатый вал. Это делается путем его проворачивания и просмотра через люк на корпусе сцепления.
  5. Прекращайте вращение, как только отметка на маховике коленчатого вала совпадет с отметками на корпусе. Это говорит о том, что поршень первого цилиндра оказался в ВМТ — верхней мертвой точке.
  6. Удостоверьтесь в том, что метка, имеющаяся на шестеренке распределительного вала, находится на одном уровне с отметкой, нанесенной на металлическом корпусе.
  7. Выставив метки, можно приступать к процедуре демонтажа старого изношенного ремня газораспределительного механизма.
  8. Отпустите и отведите в сторону натяжной ролик. Так вы ослабите натяжение ремешка. Как результат, его можно снимать с занимаемой позиции.
  9. Далее нужно сбросить ремень с шестерни коленчатого вала. Для этого предварительно снимается шкив.
  10. С демонтажем шкива проблем возникнуть не должно, поскольку снимается он так. Сначала снимите правое колесо, поверните руль вправо и вы получите доступ к боковому щитку. Щиток снимается, а за ним уже располагается шкив коленчатого вала. Актуально для карбюраторов и инжекторов.
  11. Если ваш ВАЗ 2109 имеет инжекторный двигатель, для снятия шкива потребуется зафиксировать коленчатый вал. Сделать такую процедуру не сложно. Вставьте длинную отвертку в специальный люк, где расположена метка маховика. Так коленчатый вал зафиксируется в необходимом положении, потому вы сможете легко открутить ваш шкив.
  12. На карбюраторном ВАЗ 2109 фиксацию следует выполнить непосредственно на шкиве.
  13. Прежде чем приступить к снятию ремешка газораспределительного механизма, изучите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и шестерни ГРМ.
  14. При наличии повреждений дефектные элементы обязательно подлежат замене.
  15. Проверьте, в каком текущем состоянии находятся сальники распределительного и коленчатого вала.

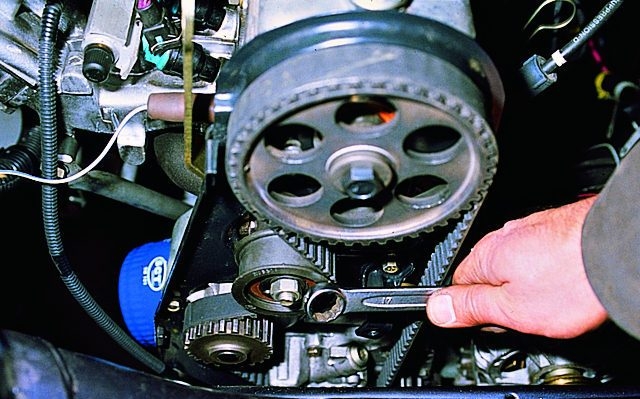

Процесс демонтажаПроцесс демонтажа

Специалисты сходятся во мнении, что при замене ремня газораспределительного механизма следует также менять ролики и помпу. Но это рекомендация, а не обязательное условие.

Установка

Теперь непосредственно о том, как вернуть на место уже новый ремешок ГРМ. Сложного тут также ничего нет, но посмотреть наглядные видео, изучить инструкцию все же советуем.

  1. Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
  2. Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
  3. Поставьте на место шкив, если не потребовалась его замена.
  4. Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
  5. Убедитесь, что отсутствуют провисания.
  6. Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
  7. Подтяните натяжной ролик, используя специальный ключ.
  8. При отсутствии такового ключа используйте простой ключ и отвертку.
  9. Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
  10. Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
  11. Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

 Обратная сборка узла Обратная сборка узла

Основная сложность в замене ремешка ГРМ заключается не в проблематичности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.

Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.
