Схема системы зажигания на ВАЗ 2109

Содержание:

  1. Виды СЗ

  2. Схема СЗ

Отличия между системами зажигания с инжекторным и карбюраторным двигателем на ВАЗ 2109 достаточно существенные.

На карбюраторных версиях за распределение зажигания отвечает катушка и распределитель. На инжекторах эта роль отводится специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

Как устроена СЗКак устроена СЗ

Еще одно важное отличие между карбюраторной и инжекторной системой зажигания (СЗ) — это отсутствие необходимости настроек на электронном типе, установки опережения зажигания, регулировки зазоров. Датчики отвечают за распределение зажигания по цилиндрам.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

  • Контактные;
  • Бесконтактные;
  • Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

  • Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
  • Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
  • Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

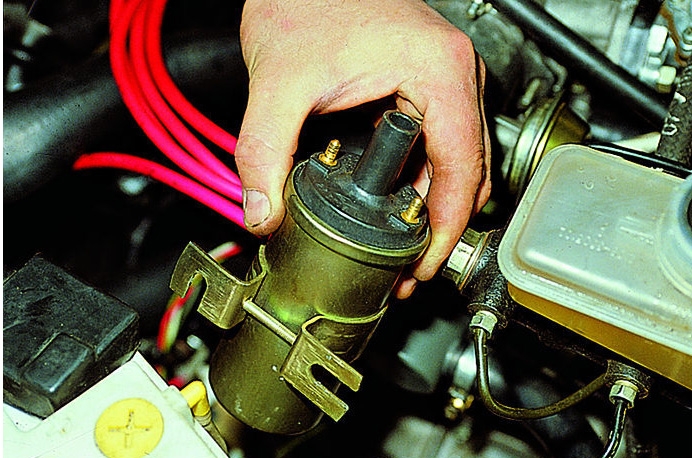

КатушкаКатушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества

Особенности

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

СхемаСхема

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

  • Коммутатор;
  • Свечи;
  • Датчик распределителя;
  • Катушки зажигания;
  • Выключатель;
  • Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
  • Запорно-противоугонное устройство;
  • Датчик Холла;
  • Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
  • Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
  • Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
  • Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Система зажигания работает с напряжением до 26 кВольт, искровой заряд имеет длительность 1,6-2,0 миллисекунд, а выделяемая за это время энергия составляет 35-50 МДж.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

  • Снижение надежности работы СЗ, появление сбоев;
  • Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
  • Резкое увеличение количества потребляемого топлива;
  • Поломка элементов СЗ или всей системы.

Проверка СЗ

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций.

  1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
  2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
  3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

  • Зачистка свечей от образовавшегося нагара или замена элементов;
  • Проверка проводов на предмет изоляции, качества контактов и крепления;
  • Контроль момента зажигания, установка момента;
  • Очистка крышки ротора и датчика распределителя при образовании загрязнений;
  • Зачистка пластины ротора, электродов боковых клемм СЗ;
  • Проверка качества фиксации на посадочных местах всех элементов системы;
  • Проверка креплений проводов.

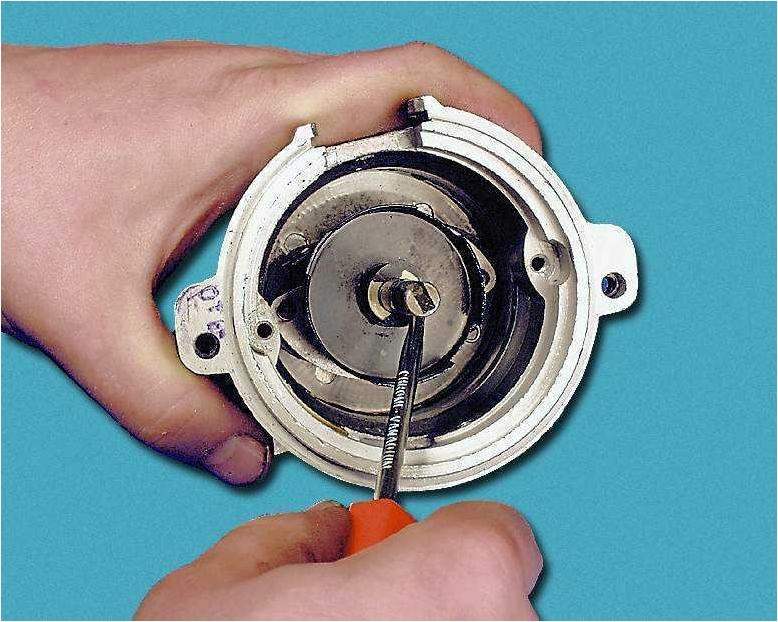

Ремонт распределителяРемонт распределителя

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.
