Замена редукционного клапана масляного насоса на ВАЗ 2109

Содержание:

  1. Демонтаж

  2. Разборка и ремонт

Роль масляного насоса в конструкции ВАЗ 2109 переоценить сложно. При выходе его из строя эксплуатация автомобиля должна прекратиться полностью. Далее отправляете машину на автосервис, либо выполняете ремонт своими силами.



 Внешний вид устройства

Демонтаж

Снять насос своими силами — не сложно. Да и вам вполне по силам выполнить самостоятельный ремонт.

Чтобы отремонтировать, оценить состояние насоса, проверить работоспособность и степень износа отдельных его элементов, прежде всего требуется снять устройство и разобрать его.

  1. Обесточьте автомобиль, сняв с АКБ минусовую клемму.
  2. Ослабьте крепежные болты генератора, снимите ремень.
  3. Приготовьте чистую тару, слив в нее масло из картера. Далее потребуется снять защиту мотора и поддон картера с маслом.
  4. Демонтируйте зубчатый ремень привода распредвала.
  5. Теперь, когда ремень снят, ни в коем случае не проворачивайте коленвал и распредвал. Иначе вы повредите клапана, ударив по ним поршнями.
  6. Снимите шкив коленчатого вала, вооружившись двумя плоскими отвертками и стянув его с вала. Если шпонка плохо удерживается на своем посадочном месте, ее лучше тоже снять.
  7. Следующий на очереди демонтажа маслоприемник. Для его снятия нужно открутить два крепежных болта, расположенных на крышке коренного подшипника, а также один крепежный болт соединения маслоприемника к насосу (масляному).
  8. Снимите насос, удерживающийся на своем месте за счет шести болтов.
  9. Открутив все болты, аккуратно сдвиньте масляный насос от крышки коренного подшипника, после чего со спокойной душой снимайте масляную помпу.

Демонтируем устройствоДемонтируем устройство

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

  • Заменить старый насос на новый;
  • Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

 С чего начинается снятие С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

  1. Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
  2. Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.

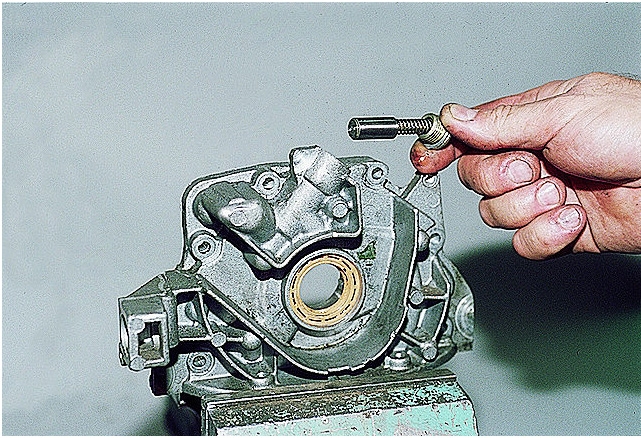

  3. Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
  4. В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
  5. Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин. Не забудьте потом протереть детали насухо.
  6. Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
  7. Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состоянияОценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки

Требования

Диаметр посадочного гнезда ведомой шестерни

Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.

Толщина привалочной стенки

В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью

Толщина ведущей шестерни

Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый

Толщина ведомой шестерни

Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

Осевой зазор ведущей шестерни

Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни

Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра

Состояние редукционного клапана и гнезда

Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя

Пружина

Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

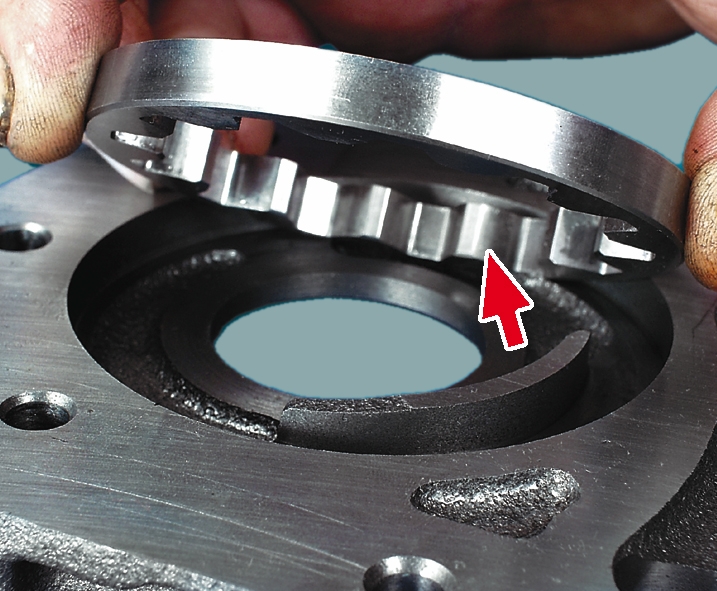

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерняВедомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки.

  1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
  2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
  3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
  4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

«>]

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.
