Замена прокладки ГБЦ на ВАЗ 2109

Содержание:

1. Замена
2. Затяжка

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

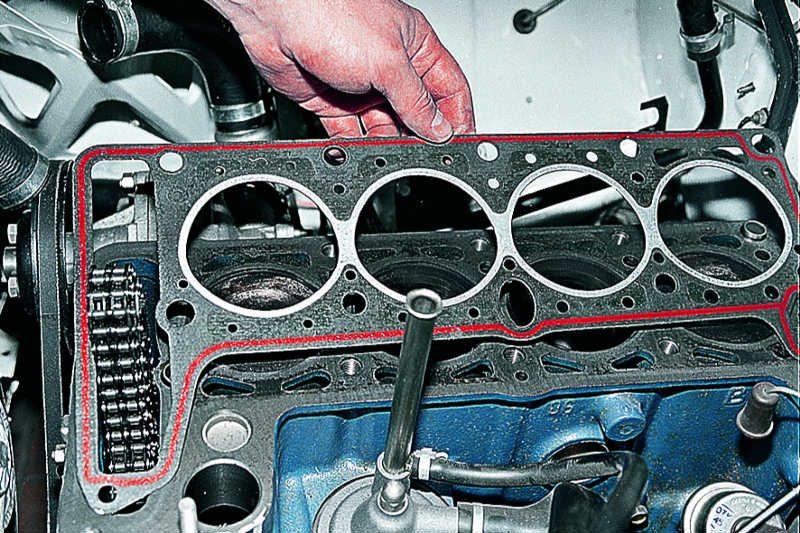

Уплотнители ГБЦ

Замена

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

1. Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
2. Снимите термостат, только не забудьте перед этим слить ОЖ.
3. Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
4. Отключите приемную трубу глушителя от выпускного коллектора.
5. Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
6. Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
7. Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
8. Аналогичным образом отключите центральный высоковольтник.
9. Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
10. Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
11. Отключите питающую проводку от электромагнитного клапана.
12. Снимите шланг вакуумного усилителя с патрубка впускной трубы.
13. Отключите трубку от вакуумного корректора зажигания.
14. Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
15. Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
16. Немного раскачайте головку рывками, после чего снимите элемент.
17. Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
18. Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

• Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
• Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
• Вращайте держатель, следите за показателями;
• Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
• Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

• Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
• Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
• Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
• Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки	Ваши действия
Первый круг	Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м
Второй круг	Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м
Третий круг	Каждый болт на третьем круге установки нужно докрутить на 90 градусов
Четвертый круг	Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

---
